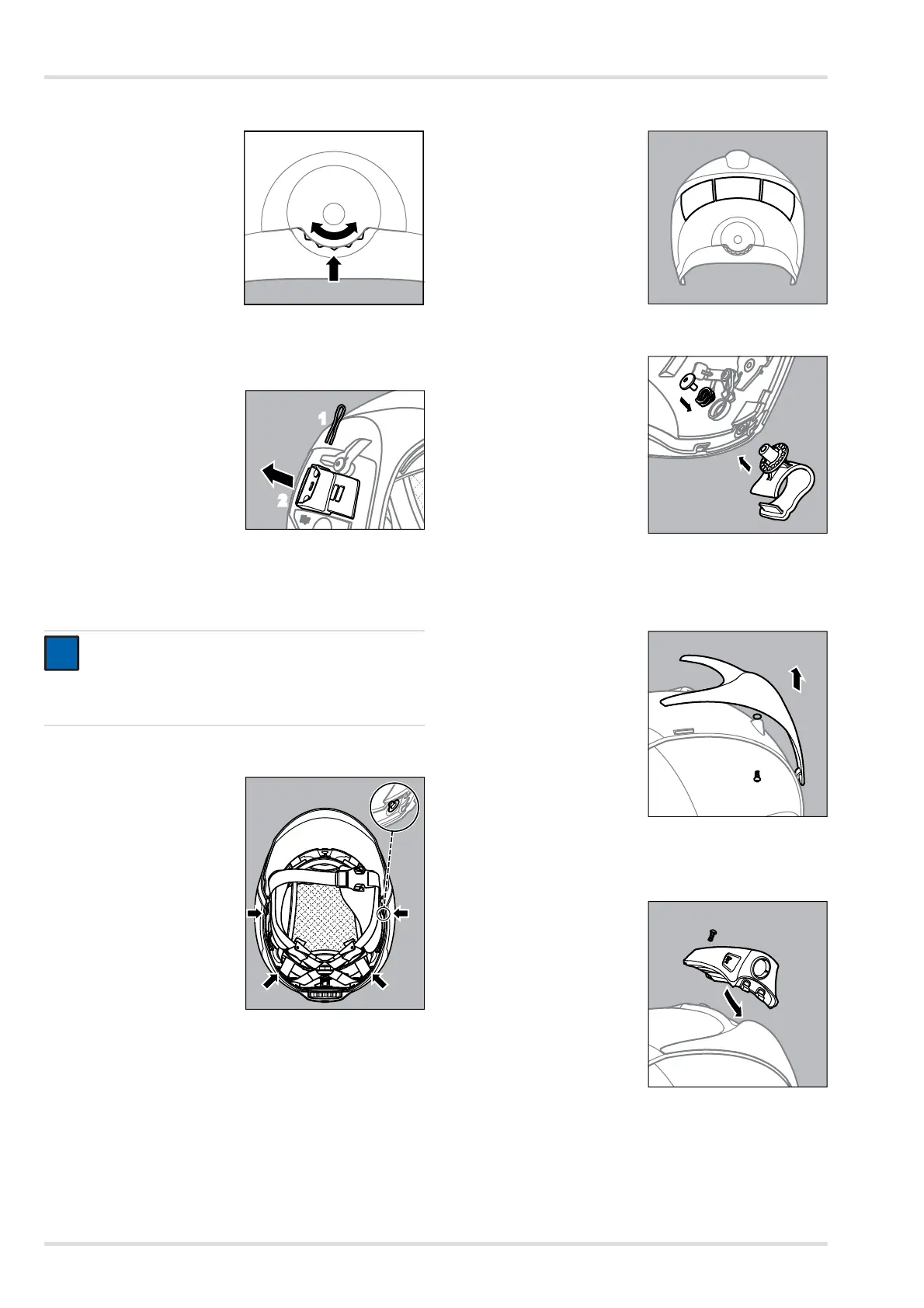

54 Dräger HPS 7000
Utilização
3.2.3 Ajustar o anel do suporte
1. Se necessário, colocar as
tiras a
colchoadas no anel
do suporte e fixar a fita de
transpiração no anel do
suporte.
2. Colocar o capacete de
bombeiro e apertar a cinta
jugular.
3. Pressionar a parafuso de
regulagem para cima e
ajustar até que o anel do
suporte assente bem na
cabeça.
3.2.4 Ajustar os dispositivos de retenção do adaptador
da
m
áscara/capacete
1. Retirar a cupilha dos
disposi
tivos de retenção
(1).
2. Puxar o dispositivo de
retenção para trás (2) e
soltar o dispositivo de
bloqueio.
3. Colocar o dispositivo de
retenção na posição
desejada no dispositivo de
bloqueio. A posição deve
ser escolhida de forma a que a máscara assente de forma
justa à face.
4. Colocar a cupilha no dispositivo de retenção.
3.2.5 Colocar a proteção de nuca
z Fixar a proteção de nuca
nos 4 botões posicionados
no interior do suporte da
proteção de nuca.
z Se for utilizado um pano de proteção:
a. Marcar o posicionamento das tiras do velcro conforme
o pano de proteção no anel do suporte. Posicionar as
tiras do velcro centrais no nicho na parte testeira.
b. Afixar as tiras do velcro no anel do suporte.
c. Encaixar o pano de proteção na parte testeira e fixar
nas tiras de velcro no anel do suporte.
3.2.6 Colocar as tiras refletoras R 79 005
z Colar as tiras refletoras
conforme a imagem.
3.2.7 Montar o suporte de lanterna
1. Soltar o parafuso e retirar o
b
u
jão roscado da placa de
funções.
2. Introduzir o suporte de
lanterna e apertar com
mola e parafuso (binário:
1,1 Nm).
3.2.8 Montar a lanterna do capacete HPS 7000
1. Desmontar a proteção facial (ver o capítulo 4.3.3 na
página 57).
2. Retirar o parafuso e
remover a testeira.
3. Se certifique que o
O-Ring está em ordem.
Lubrificar o O-Ring com
vaselina e colocar no
casco do capacete.
4. Colocar a placa frontal da lanterna do capacete no casco
do capacete.
5. Apertar o parafuso (binário: 0,7 Nm).
6. Colocar a lanterna do
capacete na placa frontal
do capacete e aparafusar
na parte de trás (binário:
0,25 Nm ±0,05 Nm).
7. Se necessário, montar a
proteção facial (ver o
capítulo 4.3.3 na
página 57).
NOTA
Os dispositivos de retenção podem ser colocados
respectivamente em 4 posições. Colocar ambos
dispositivos de retenção na mesma posição para que
a máscara assente de forma nivelada na face.
01621991.eps
00621991.eps
1
2
i
i
00721991.eps
00321991.eps
00421991.eps
00821991.eps
00921991.eps
