Manutenção
Dräger HPS 7000 57
Desmontar a precinta da seguinte forma:
1. Fixar uma nova precinta com os 4 parafusos (binário:
1,1 Nm).
2. Colocar o velcro sobre a rede de conforto e fechar.

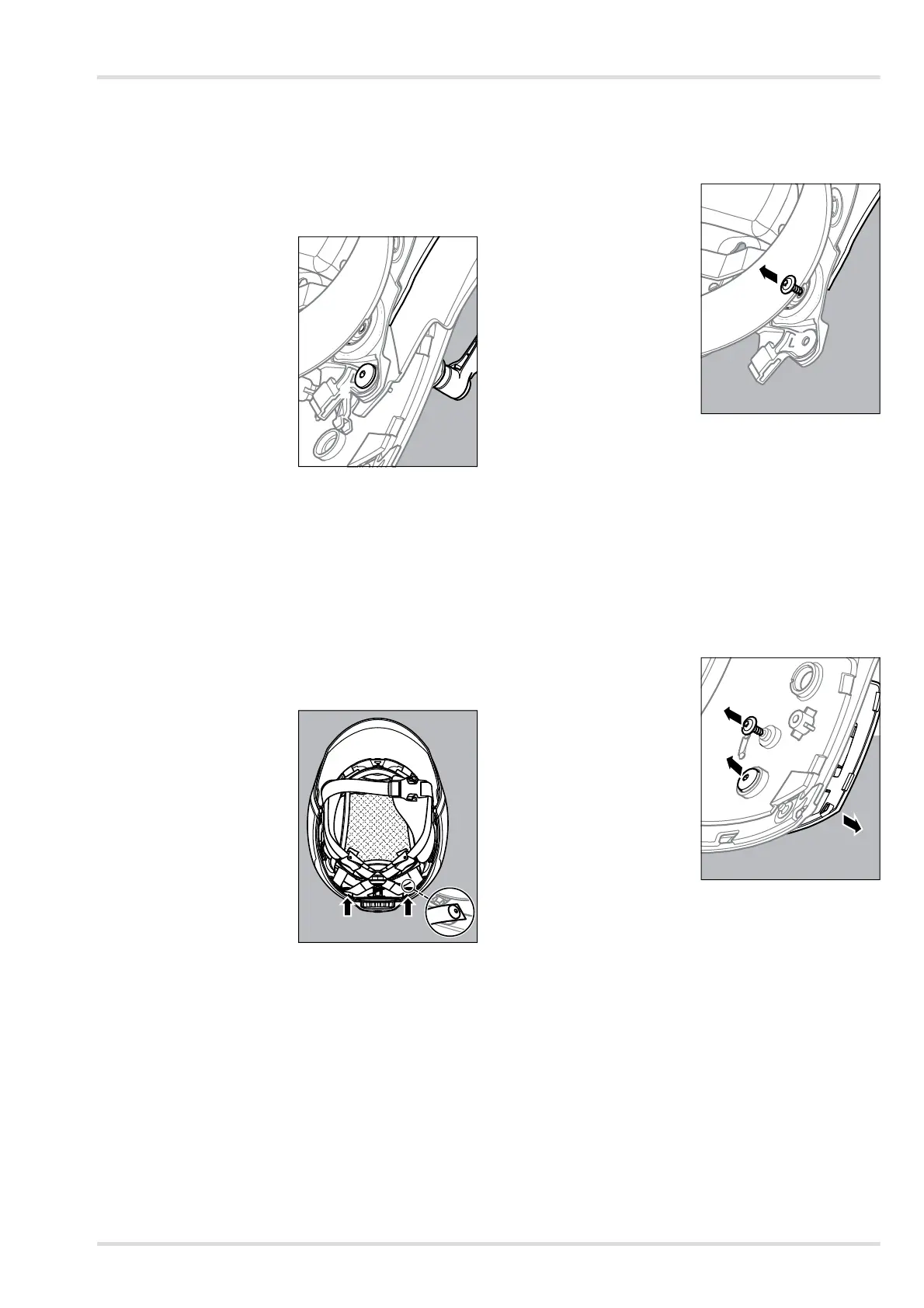

4.3.3 Trocar a proteção facial
Desmontar a proteção facial da seguinte forma:
1. Remover os 2
parafusos
com os quais o anel do
suporte está fixado (1).
2. Pressionar
cuidadosamente o anel do
suporte para retirar a
proteção facial dos eixos
de rotação no casco do
capacete.
Montar a proteção facial da seguinte forma:
1. Colocar a proteção facial nos eixos de rotação no casco do
capacete.
2. Se necessário, fixar o suporte COM na parte interior do
anel do suporte.
3. Fixar o anel do suporte com 2 parafusos (1) no casco do
capacete (binário: 1,1 Nm).
4.3.4 Trocar o equipamento interior
Desmontar o equipamento interior da seguinte forma:
1.
D
esmontar a proteção facial (ver o capítulo 4.3.3 na
página 57).
2. Retirar os 2 parafusos da
precinta.
3. Puxar o parafuso de
regulagem do eixo de
rotação para o casco do
capacete.
4. Pressionar
cuidadosamente o
equipamento interior e
retirar do casco do
capacete.
Montar o equipamento interior da seguinte forma:
1. Pressionar cuidadosamente o equipamento interior e
inserir no casco do capacete.
2. Ajustar o equipamento interior aos suportes da alavanca
da proteção de olhos.
3. Inserir o parafuso de regulagem no eixo de rotação no
casco do capacete.
4. Ajustar a precinta e fixar com 2 parafusos (binário: 1,1 Nm)
5. Montar a proteção facial (ver o capítulo 4.3.3 na
página 57).
4.3.5 Trocar a proteção de olhos
Desmontar a proteção de olhos da seguinte forma:
1. D
esmontar o equipamento interior (ver o capítulo 4.3.4 na
página 57).
2. Remover os 2 parafusos
com os quais a proteção de
olhos está fixada no anel
do suporte do
equipamento interior (1).
3. Remover a proteção de
olhos do anel do suporte.
Montar a proteção de olhos da seguinte forma:
1. Fixar a proteção de olhos com 2 parafusos no anel do
suporte (binário: 1,1 Nm).
2. Montar o equipamento interior (ver o capítulo 4.3.4 na
página 57).
4.3.6 Trocar a placa de funções
Desmontar a placa de funções da seguinte forma:
1. Desmontar o equipamento interior (ver o capítulo 4.3.4 na
página 57).
2. Se necessário, desmontar a alavanca da proteção de
olhos.
3. Remover o parafuso da
fixação CSA (1).
4. Se necessário, retirar o
parafuso do suporte da
lanterna (2).
5. Remover a placa de
funções do casco do
capacete.
Montar a placa de funções da seguinte forma:
1. Inserir a nova placa de funções no casco do capacete.
2. Apertar o parafuso da fixação CSA (binário: 1,1 Nm)
3. Se necessário, apertar o parafuso do suporte da lanterna
(binário: 1,1 Nm).
4. Se necessário, aparafusar a alavanca da proteção de
olhos (binário: 0,7 Nm).
5. Montar o equipamento interior (ver o capítulo 4.3.4 na
página 57).
