76 Dräger HPS 7000
Gebruik

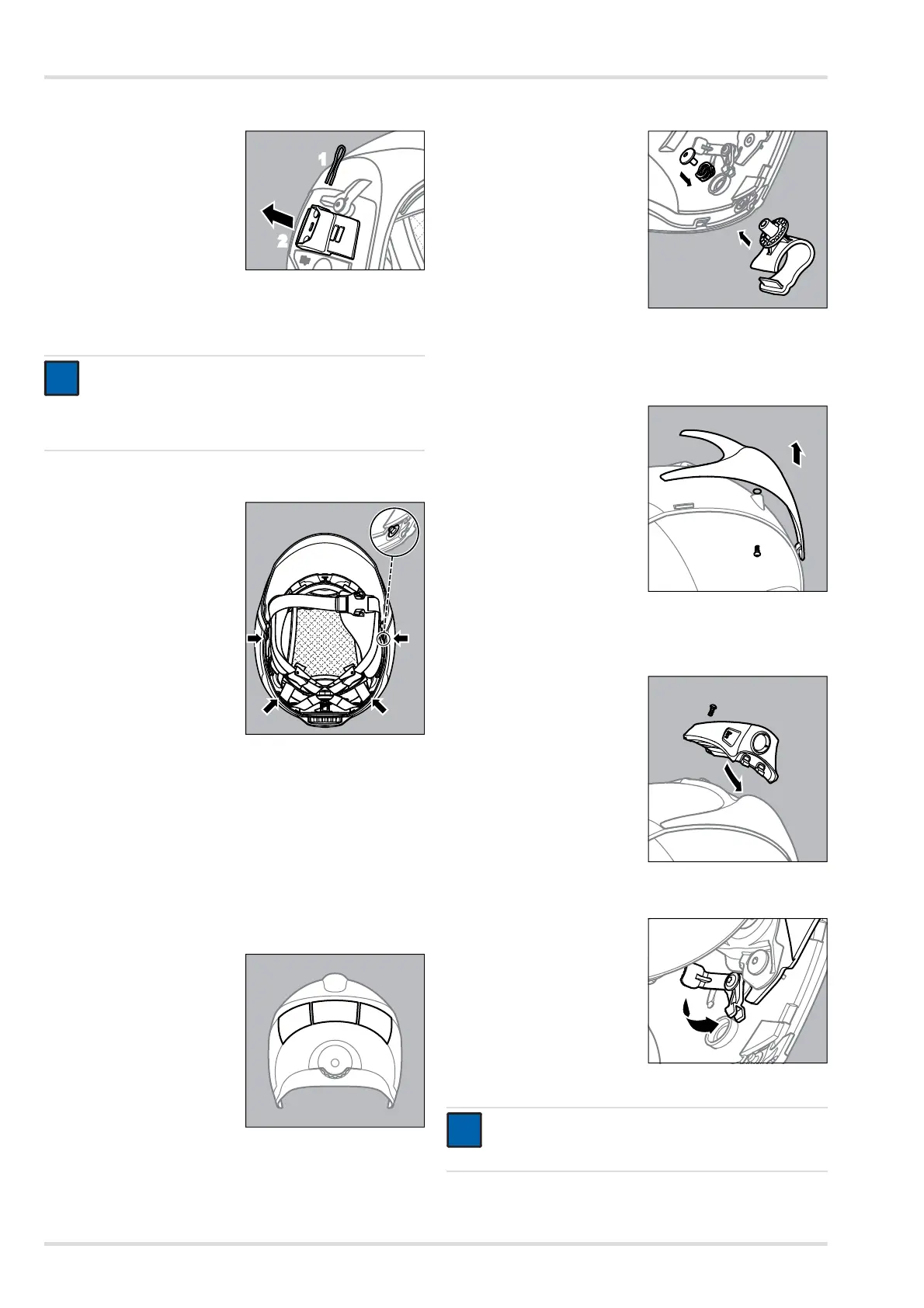

3.2.4 Pockets van de masker-helm-adapter instellen
1. De borgpen uit de adapter-
pocket trekken (1).
2. D
e adapterpocket naar
achteren trekken (2) en
losmaken uit de vergrende-
ling.
3. De adapterpocket op de
gewenste positie in de ver-
grendeling plaatsen. De
positie moet zo worden ge-
kozen dat het volgelaats-
masker dicht op het gezicht aansluit.
4. De borgpen in de adapterpocket steken.
3.2.5 Nekbescherming aanbrengen
z De nekbescherming op de
4 drukknoppen aan de bin-
nenkant van de nekbe-
schermingshouder
bevestigen.
z Wanneer een nek-halsbescherming wordt gebruikt:
a. De positionering van de klittenbandstrips in overeen-
stemming met de nek-halsbescherming op de draag-
ring markeren. De middelste klittenbandstrip in de
verdieping aan de voorkant positioneren.
b. De klittenbandstrips op de draagring bevestigen.
c. De nek-halsbescherming aan de voorzijde sluiten en
op de klittenbandstrips van de draagring bevestigen.
3.2.6 Reflectiestrip R 79 005 aanbrengen
z Reflectiestrip opplakken
zoals afgebeeld.
3.2.7 Lamphouder monteren
1. De schroef losdraaien en
d
e
dichtstop uit de bevesti-
gingsplaat verwijderen.
2. De lamphouder plaatsen
en met veerring en schroef
bevestigen (aandraaimo-
ment: 1,1 Nm).
3.2.8 HPS 7000 helmlamp monteren
1. De gezichtsbescherming demonteren
(zie
hoofdstuk 4.3.3
op pagina 79).
2. De schroef verwijderen en
de frontplaat afnemen.
3. Controleren of de
O-ring onbeschadigd is. De
O-ring met vaseline invet-
ten en in de helmschaal
plaatsen.
4. De frontplaat met bevestigingsplaat voor de helmlamp op
de helmschaal plaatsen.
5. De schroef vastdraaien (aandraaimoment: 0,7 Nm).
6. De helmlamp vóór in de
frontplaat met bevesti-
gingsplaat voor de helm-
lamp plaatsen en achter
vastschroeven
(aandraaimoment:
0,25 Nm ±0,05 Nm).
7. Evt. de gezichtsbescher-
ming monteren (zie
hoofdstuk 4.3.3 op
pagina 79).
3.2.9 Gezichtsbescherming vvastmaken
z Beide gaspakvergrendelin-
gen zo draaien dat ze te-
gen de
gezichtsbescherming druk-
ken.
Daardoor wordt het bewe-
gen van de gezichtsbe-
scherming voorkomen.
AANWIJZING
De adapterpockets kunnen op 4 posities worden be-
vestigd. Beide adapterpockets op dezelfde positie be-
vestigen, zodat het volgelaatsmasker gelijkmatig op
het gezicht aansluit.
AANWIJZING
De gaspakvergrendelingen worden in de helmschaal
vastgeklikt.
i
i
