Onderhoud
Dräger HPS 7000 79

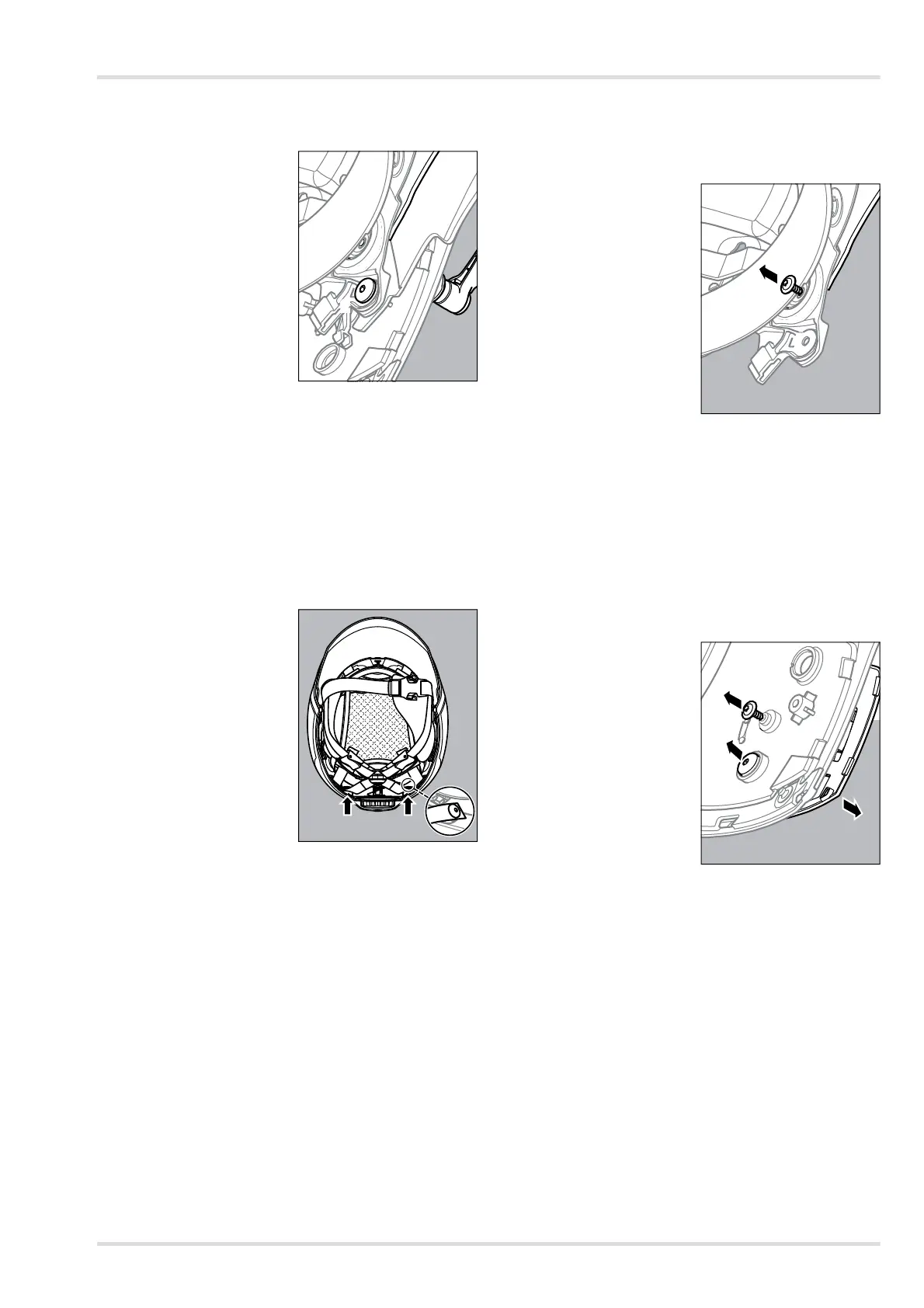

4.3.3 Gezichtsbescherming vervangen
Demonteer de gezichtsbescherming als volgt:
1. D
e 2 schroeven verwijde-
ren waarmee de houder is
bevestigd (1).
2. De draagring als volgt
voorzichtig samendrukken
en de gezichtsbescher-
ming van de draaiassen in
de helmschaal verwijde-
ren.
Monteer de gezichtsbescherming als volgt:
1. De gezichtsbescherming op de draaiassen in de helm-
schaal plaatsen.
2. Evt. den COM-houder binnen in de draagring bevestigen.
3. De draagring met de 2 schroeven (1) in de helmschaal be-
vestigen (aandraaimoment: 1,1 Nm).
4.3.4 Binnenwerk vervangen
Demonteer het binnenwerk als volgt:
1.
D
e gezichtsbescherming demonteren (zie hoofdstuk 4.3.3
op pagina 79).
2. De 2 schroeven van het
bandenstel verwijderen.
3. De versteldraaiknop van
de draaias in de helm-
schaal af trekken.
4. Het binnenwerk voorzichtig
samendrukken en uit de
helmschaal halen.
Monteer het binnenwerk als volgt:
1. Het binnenwerk voorzichtig samendrukken en in de helm-
schaal plaatsen.
2. Het binnenwerk uitrichten op de houder van de oogbe-
schermingshendels.
3. De versteldraaiknop op de draaias in de helmschaal ste-
ken.
4. Het bandenstel correct plaatsen en met de 2 schroeven
bevestigen (aandraaimoment: 1,1 Nm).
5. De gezichtsbescherming monteren (zie hoofdstuk 4.3.3 op
pagina 79).
4.3.5 Oogbescherming vervangen
Demonteer de oogbescherming als volgt:
1.
H
et binnenwerk demonteren (zie hoofdstuk 4.3.4 op
pagina 79).
2. De 2 schroeven verwijde-
ren waarmee de oogbe-
scherming op de draagring
van het binnenwerk is be-
vestigd (1).
3. De oogbescherming van
de draagring halen.
Monteer de oogbescherming als volgt:
1. De oogbescherming met de 2 schroeven op de draagring
bevestigen (aandraaimoment: 1,1 Nm).
2. Het binnenwerk monteren (zie hoofdstuk 4.3.4 op
pagina 79).
4.3.6 Bevestigingsplaat vervangen
Demonteer de bevestigingsplaat als volgt:
1. Het binnenwerk demonteren (zie hoofdstuk 4.3.4 op
pagina 79).
2. Evt. de hendel van de oogbescherming demonteren.
3. De schroef van de gaspak-
vergrendeling (1) verwijde-
ren.
4. Evt. de schroef van de
lamphouder (2) verwijde-
ren.
5. De bevestigingsplaat van
de helmschaal afnemen.
Monteer de bevestigingsplaat als volgt:
1. Zet de nieuwe bevestigingsplaat op de helmschaal.
2. De schroef van de gaspakvergrendeling vastdraaien (aan-
draaimoment: 1,1 Nm).
3. Evt. de schroef van de lamphouder vastdraaien (aandraai-
moment: 1,1 Nm).
4. Evt. de hendel van de oogbescherming vastschroeven
(aandraaimoment: 0,7 Nm).
5. Het binnenwerk monteren (zie hoofdstuk 4.3.4 op pagina 79).
