8 Dräger HPS 7000
Gebrauch

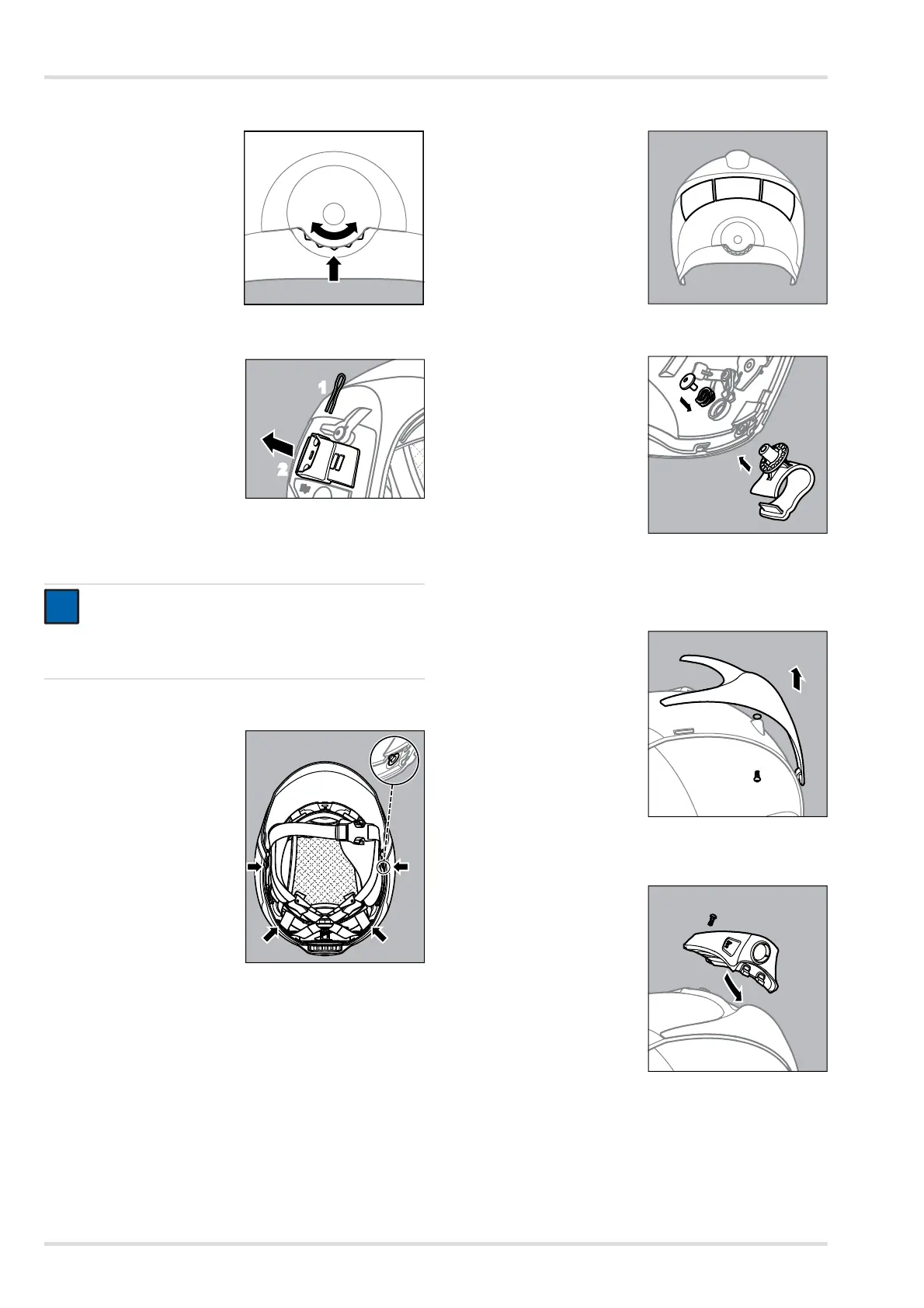

3.2.3 Tragering einstellen
1. Ggf. Polsterstreifen in den
Tr
agering einsetzen und
das Schweißband am Tra-
gering befestigen.
2. Den Feuerwehrhelm auf-
setzen und den Kinnrie-
men schließen.
3. Das Verstellrad nach oben
drücken und so lange dre-
hen, bis der Tragering fest
auf dem Kopf sitzt.
3.2.4 Fangtaschen der Masken-Helm-Adapter einstellen
1. Den Sicherungsstift aus
de
r Fangtasche ziehen (1).
2. Die Fangtasche nach hin-
ten ziehen (2) und aus der
Arretierung lösen.
3. Die Fangtasche an die ge-
wünschte Position in der
Arretierung setzen. Die Po-
sition muss so gewählt
werden, dass die Vollmas-
ke dicht auf dem Gesicht
sitzt.
4. Den Sicherungsstift in die Fangtasche einstecken.
3.2.5 Nackenschutz anbringen
z Den Nackenschutz an den
4 Druckknöpfen auf der In-
nenseite des Nacken-
schutz-Halters befestigen.
z Wenn ein Hollandtuch verwendet wird:
a. Die Positionierung der Klettstreifen gemäß dem Hol-
landtuch auf dem Tragering markieren. Den mittleren
Klettstreifen in der Vertiefung an der Stirnseite positio-
nieren.
b. Die Klettstreifen am Tragering befestigen.
c. Das Hollandtuch an der Stirnseite schließen und auf
den Klettstreifen am Tragering befestigen.
3.2.6 Reflexstreifen R 79 005 anbringen
z Reflexstreifen gemäß Ab-
bildung aufkleben.
3.2.7 Lampenhalter montieren
1. Die Schraube lösen und
d
en Blin
dstopfen aus der
Funktionsplatte entfernen.
2. Den Lampenhalter einset-
zen und mit Wellenfeder
und Schraube befestigen
(Drehmoment: 1,1 Nm).
3.2.8 HPS 7000 Helmlampe montieren
1. Den Gesichtsschutz demontieren (siehe Kapitel 4.3.3 auf
Seite 11).
2. Die Schraube entfernen
und die Frontblende ab-
nehmen.
3. Sicherstellen, dass der
O-Ring unbeschädigt ist.
Den O-Ring mit Vaseline
fetten und in die Helmscha-
le einsetzen.
4. Die Frontplatte der Helmlampe auf die Helmschale setzen.
5. Die Schraube festziehen (Drehmoment: 0,7 Nm).
6. Die Helmlampe vorne in
die Frontplatte der Helm-
lampe einsetzen und hin-
ten festschrauben
(Drehmoment: 0,25 Nm
±0,05 Nm).
7. Ggf. den Gesichtsschutz
montieren (siehe
Kapitel 4.3.3 auf Seite 11).
HINWEIS
Die Fangtaschen können jeweils in 4 Positionen ein-
gesetzt werden. Beide Fangtaschen an der gleichen
Position einsetzen, damit die Vollmaske gleichmäßig
auf dem Gesicht sitzt.
