Brug
Dräger HPS 7000 87

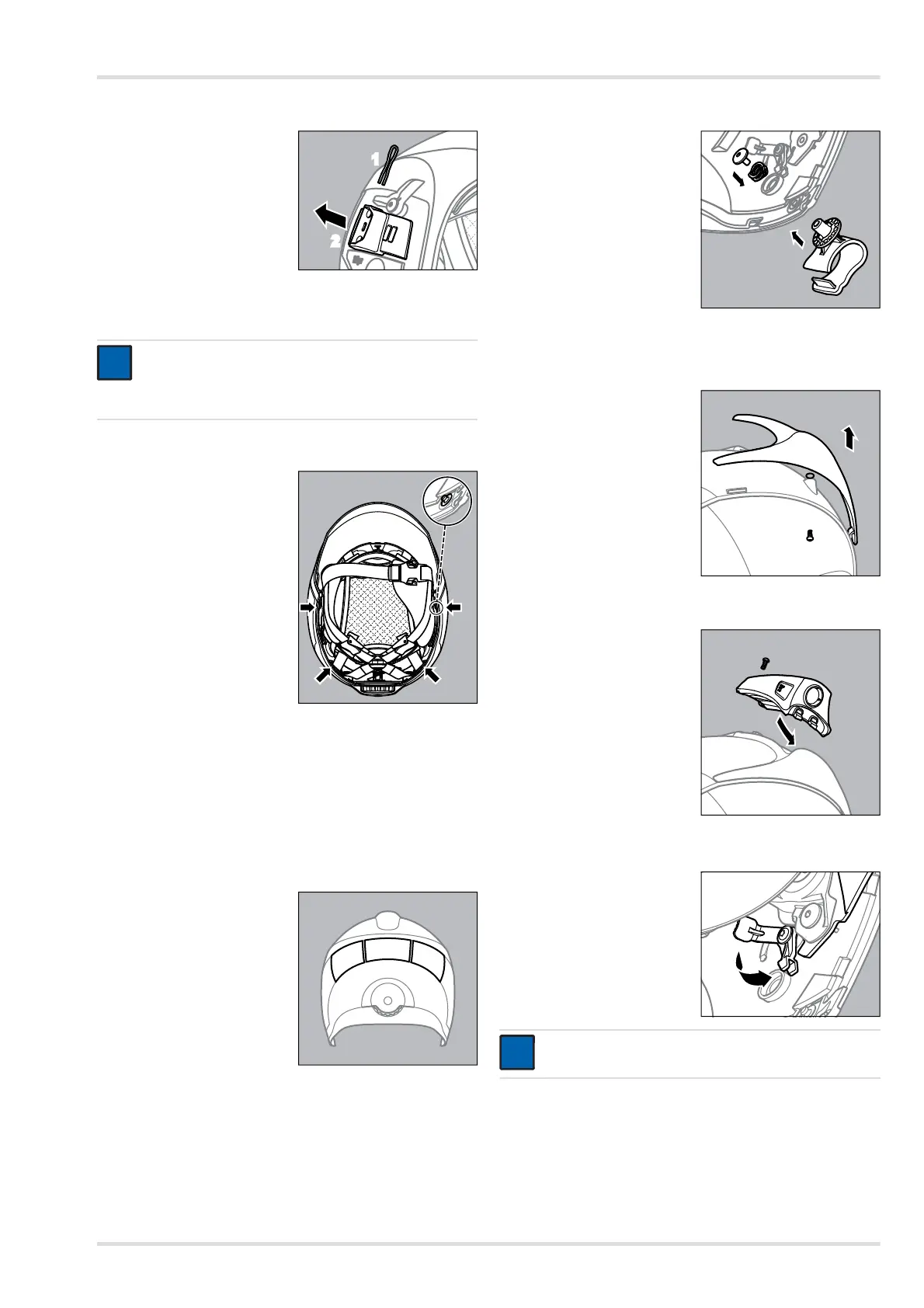

3.2.4 Indstil maske-/hjelm-adapterens maskeholdere
1. Træk sikringsstiften ud af
maskeholderen (1).
2. T
ræk maskeholderen bag-
ud (2) og løsn fra fastlås-
ningen.
3. Sæt maskeholderen i den
ønskede position i fastlås-
ningen. Positionen skal
vælges, således at helma-
sken sidder stramt og tæt
på hovedet.
4. Stik sikringsstiften ind i maskeholderen.
3.2.5 Sæt nakkebeskyttelsen på
z Fastgør nakkebeskyttelsen
på de 4 trykknapper på in-
dersiden af nakkebeskyt-
telsesholderen.
z Hvis der anvendes hjelmhue:
a. Marker placeringen af velcrobåndene i forhold til hjelm-
huen på bæreringen. Placer de midterste velcrobånd i
fordybningen ved panden.
b. Fastgør velcrobåndene på bæreringen.
c. Luk hjelmhuen ved panden og fastgør den på velcro-
båndene på bæreringen.
3.2.6 Sæt refleksstriber R 79 005 på
z Klæb refleksstriberne på
som vist på billedet.
3.2.7 Montering af lygteholder
1. Løsn skruen og fjern
b
l
ændpropperne fra funkti-
onspladen.
2. Sæt lygteholderen på og
fastgør med bølgefjeder og
skrue (drejningsmoment:
1,1 Nm).
3.2.8 Monter HPS 7000 hjelmlygte
1. Afmonter ansigtsbeskyttelsen (
s
e kapitel 4.3.3 på side 89).
2. Fjern skruen og tag front-
blænden af.
3. Kontroller, at O-ringen ikke
er beskadiget. Smør O-rin-
gen med Vaseline og sæt
den ind i hjelmskallen.
4. Anbring hjelmlygtens front-
plade på hjemskallen.
5. Spænd skruen (drejningsmoment: 0,7 Nm).
6. Sæt hjelmlygten i hjelmlyg-
tens frontplade og skru fast
på bagsiden (drejningsmo-
ment: 0,25 Nm ±0,05 Nm).
7. Monter evt. ansigtsbeskyt-
telse (se kapitel 4.3.3 på
side 89).
3.2.9 Fastgør ansigtsbeskyttelse
z Drej begge CSA-fastgørel-
ser, så de trykker ind mod
ansigtsbeskyttelsen.
Derved forhindres det, at
ansigtsbeskyttelsen flytter
sig.
BEMÆRK
Maskeholderne kan indsættes i hver 4 positioner. Ind-
sæt begge maskeholdere ved samme position, såle-
des at helmasken sidder jævnt på hovedet.
BEMÆRK
CSA-fastgørelserne klikkes fast i hjelmskallen.
i
i
