90 Dräger HPS 7000
Vedligeholdelse
Monter ansigtsbeskyttelsen på følgende måde:
1. Sæt ansigtsbeskyttelsen på drejeaksen i hjelmskallen.
2. Fastgør evt. COM-holderen indvendigt på holderingen.
3. Fastgør holderingen med de 2 skruer (1) i hjelmskallen
(drejningsmoment: 1,1 Nm).

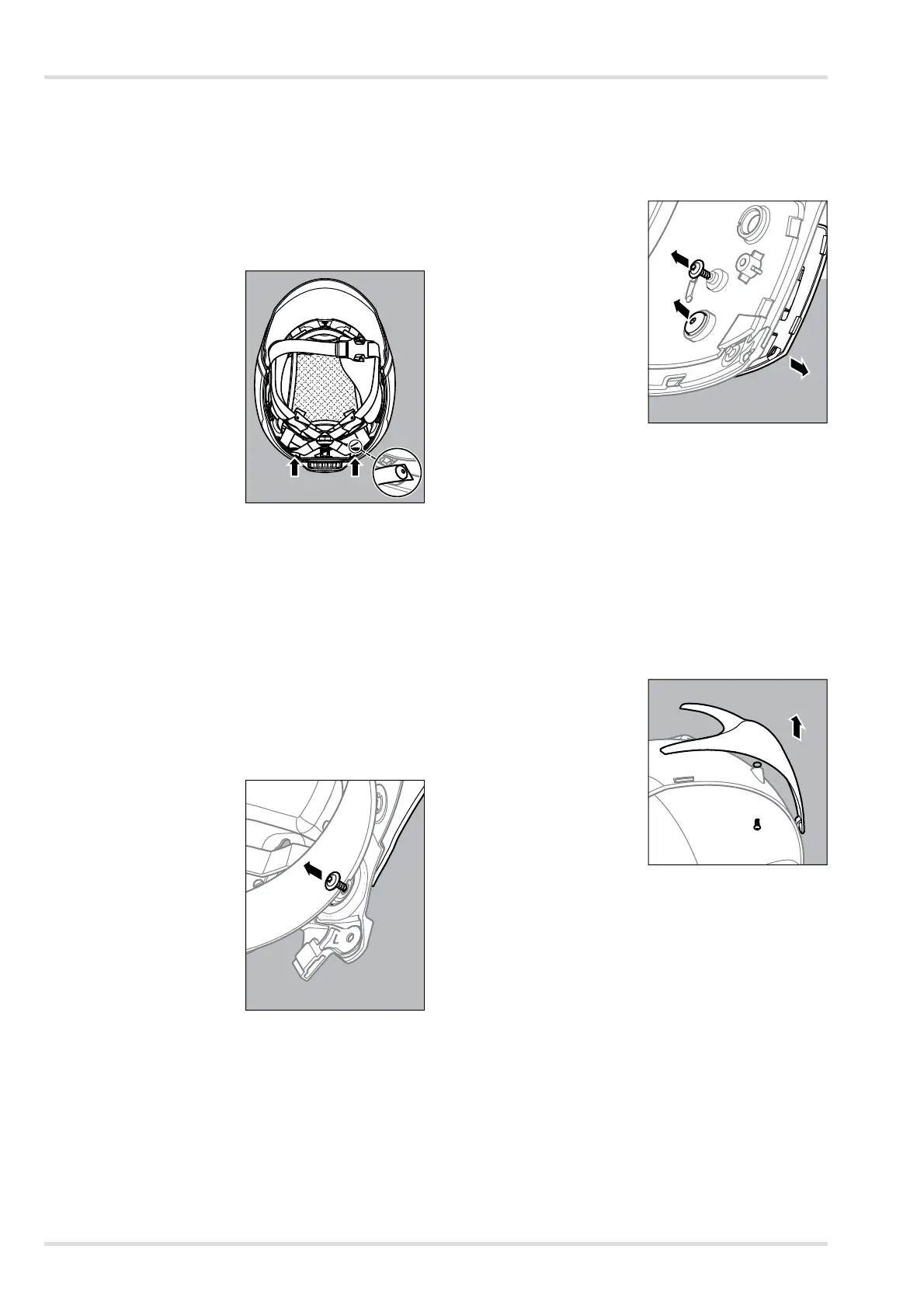

4.3.4 Udskiftning af indvendigt udstyr
Afmonter det indvendige ud
styr på følgende måde:
1. Afmonter ansigtsbeskyttelsen (se kapitel 4.3.3 på side 89).
2. Fjern de 2 skruer til strop-
perne.
3. Træk justeringshjulet fra
drejeaksen i hjelmskallen.
4. Tryk forsigtigt det indvendi-
ge udstyr sammen og tag
det ud af hjelmskallen.
Monter det indvendige udstyr på følgende måde:
1. Tryk forsigtigt det indvendige udstyr sammen, og sæt det
ind i hjelmskallen.
2. Juster det indvendige udstyr på holderen til øjenbeskyttel-
seshåndtaget.
3. Stik justeringshjulet på drejeaksen i hjelmskallen.
4. Juster stropperne og fastgør med de 2 skruer (drejnings-
moment: 1,1 Nm).
5. Monter ansigtsbeskyttelsen (se kapitel 4.3.3 på side 89).
4.3.5 Udskiftning af øjenbeskyttelse
Afmonter øjenbeskyttelsen
på
følgende måde:
1. Afmonter det indvendige udstyr (se kapitel 4.3.4 på
side 90).
2. Fjern de 2 skruer, som
øjenbeskyttelsen på det
indvendige udstyrs holde-
ring er fastgjort med (1).
3. Fjern øjenbeskyttelsen fra
holderingen.
Monter øjenbeskyttelsen på følgende måde:
1. Fastgør øjenbeskyttelsen med de 2 skruer på holderingen
(drejningsmoment: 1,1 Nm).
2. Monter det indvendige udstyr (se kapitel 4.3.4 på side 90).
4.3.6 Udskiftning af funktionspladen
Afmonter funktionspladen på følgende måde:
1.
Afmonter de
t indvendige udstyr (se kapitel 4.3.4 på
side 90).
2. Afmonter evt. øjenbeskyttelseshåndtaget.
3. Fjern skruen på CSA-fast-
gørelsen (1).
4. Fjern evt. skruen til lygte-
holderen (2).
5. Tag funktionspladen af
hjelmskallen.
Monter funktionspladen på følgende måde:
1. Sæt den nye funktionsplade på hjelmskallen.
2. Spænd skruen på CSA-fastgørelsen (drejningsmoment:
1,1 Nm).
3. Spænd evt. skruen til lygteholderen (drejningsmoment:
1,1 Nm).
4. Skru evt. øjenbeskyttelseshåndtaget fast (drejningsmo-
ment: 0,7 Nm).
5. Monter det indvendige udstyr (se kapitel 4.3.4 på side 90).
4.3.7 Udskiftning af frontblænde
Afmonter frontblænden på følgende måde:
1. Afmonter ansigtsbeskyttelsen (se kapitel 4.3.3 på side 89).
2. Fjern skruen.
3. Fjern frontblænden fra
hjelmskallen.
Monter frontblænden på følgende måde:
1. Kontroller, at O-ringen ikke er beskadiget. Smør O-ringen
med Vaseline og sæt den ind i hjelmskallen.
2. Anbring den nye frontblænde eller hjelmlygtens frontplade
på hjelmskallen.
3. Spænd skruen (drejningsmoment: 0,7 Nm).
4. Monter ansigtsbeskyttelsen (se kapitel 4.3.3 på side 89).
