98 Dräger HPS 7000
Käyttö

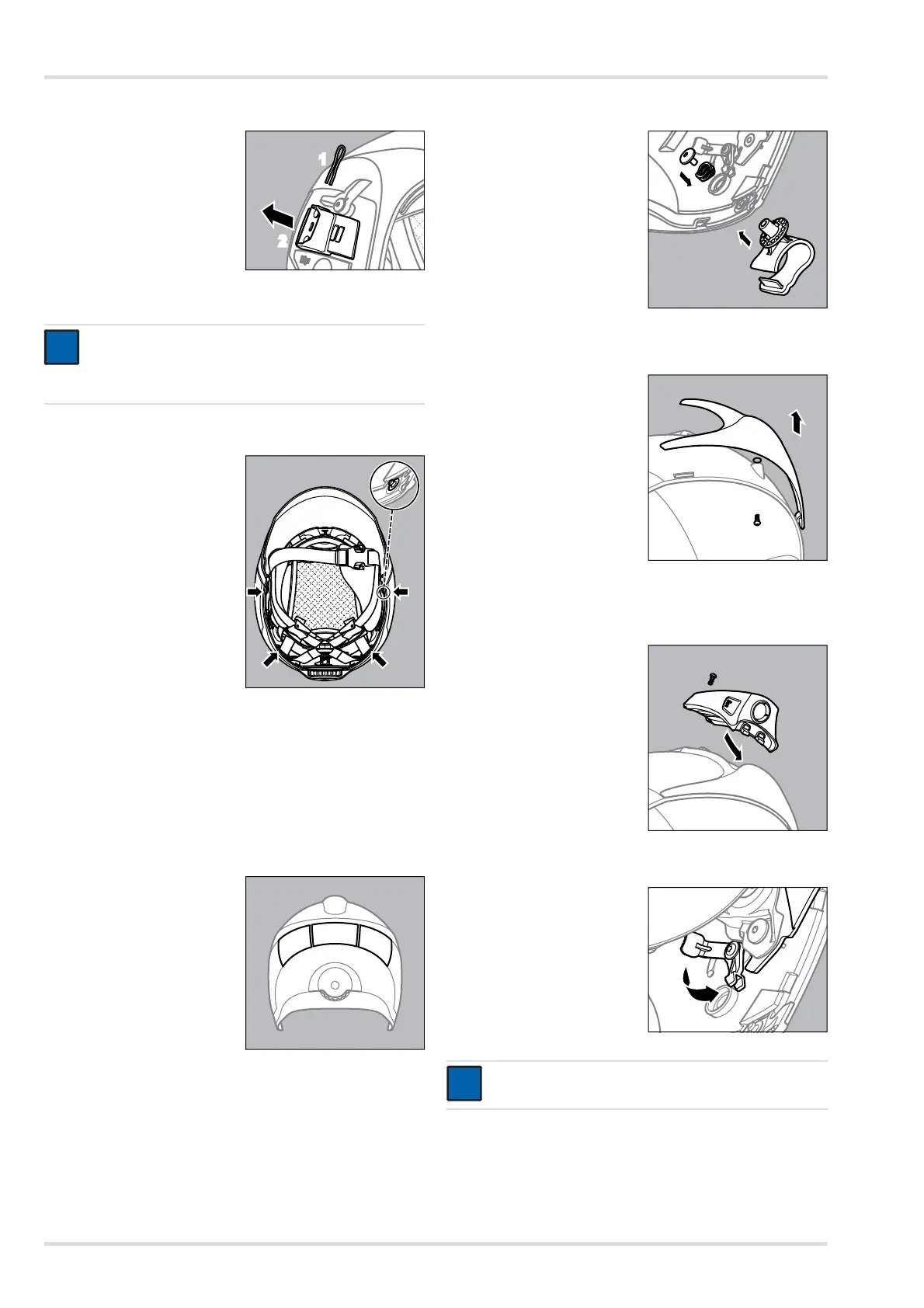

3.2.4 Kasvo-osa-/kypäräadapterin pidikkeen säätö
1. Vedä sokka pidikkeestä
(1).
2.
Vedä kiinnikettä taakse (2)
ja irrota se lukituksesta.
3. Aseta pidike haluttuun koh-
taan lukitusta. Kohta on va-
littava siten, että
kokonaamari istuu tiiviisti
kasvoilla.
4. Työnnä sokka pidikkee-
seen.
3.2.5 Niskasuojan kiinnitys
z Kiinnitä niskasuoja
neljällä niskasuojan pidik-
keen sisäpuolella olevalla
painonapilla.
z Kun käytössä Hollanti-niskasuoja:
a. Merkitse tarranauhojen kiinnityskohdat pääpantaan
Hollanti-niskasuojan mukaisesti. Aseta keskimmäinen
tarranauha otsapuolen syvennykseen.
b. Kiinnitä tarranauhat pääpantaan.
c. Sulje Hollanti-niskasuoja otsapuolelle ja kiinnitä pää-
pannan tarranauhoihin.
3.2.6 Heijastinnauhojen R 79 005 kiinnitys
z Liimaa heijastinnauhat ku-
van osoittamalla tavalla.
3.2.7 Valaisimen pidikkeen asennus
1. Avaa ruuvi ja poista peite-
tul
p
pa paneelista.
2. Asenna valaisimen pidike
ja kiinnitä aaltojousella ja
ruuvilla (vääntömomentti:
1,1 Nm).
3.2.8 HPS 7000 -kypärävalaisimen asennus
1. Irrota kasvosuoja (katso luku 4.3.3 sivu 100).
2.
Irrot
a ruuvi ja poista otsakil-
pi.
3. Varmista, että O-rengas on
ehjä. Rasvaa O-rengas va-
seliinilla ja aseta se kypä-
rän kuoreen.
4. Aseta kypärävalaisimen etulevy paikoilleen kypärän kuo-
relle.
5. Kiristä ruuvi (vääntömomentti: 0,7 Nm).
6. Aseta kypärävalaisin pai-
koilleen etulevyyn ja ruu-
vaa kiinni takaosasta
(vääntömomentti: 0,25 Nm
±0,05 Nm).
7. Tarv. asenna kasvosuoja
(katso luku 4.3.3 sivu 100).
3.2.9 Kasvosuojan lukitus
z Käännä molemmat kasvo-
suojan lukitsimet siten, että
ne painuvat kasvosuojaa
vasten.
Tällä estetään kasvosuo-
jan liikkuminen.
OHJE
Pidikkeet voidaan asettaa neljään eri kohtaan. Aseta
molemmat pidikkeet samaan kohtaan, jotta kokonaa-
mari istuu kasvoilla tasaisesti.
OHJE
Kasvosuojan lukitsimet kiinnitetään kypärän kuoreen.
i
i
