Dräger Polytron 2000/3000,
installatie-instructie
Elk gebruik van het meetinstrument Polytron 2000/3000 of het Docking
Station veronderstelt de precieze kennis en het naleven van de gebruiksaan-
wijzing van het betreffende meetinstrument!
Meetinstrument installeren
l Raincover (bescherming tegen stof en spatwater) van het vooraf gemonteerde
Docking Station verwijderen.
l Pakking op vuil controleren, zo nodig schoonmaken.
1 Stand van de vergrendeling controleren, zo nodig corrigeren. De opening moet
naar boven wijzen (van het vergrendelingsmechanisme).
l Polariteit, kabellegging en zitting van de aansluitklemmen controleren, zo nodig
controleren (zie installatie-instructie van het betreffende Docking Station).
l Meetinstrument uitpakken.

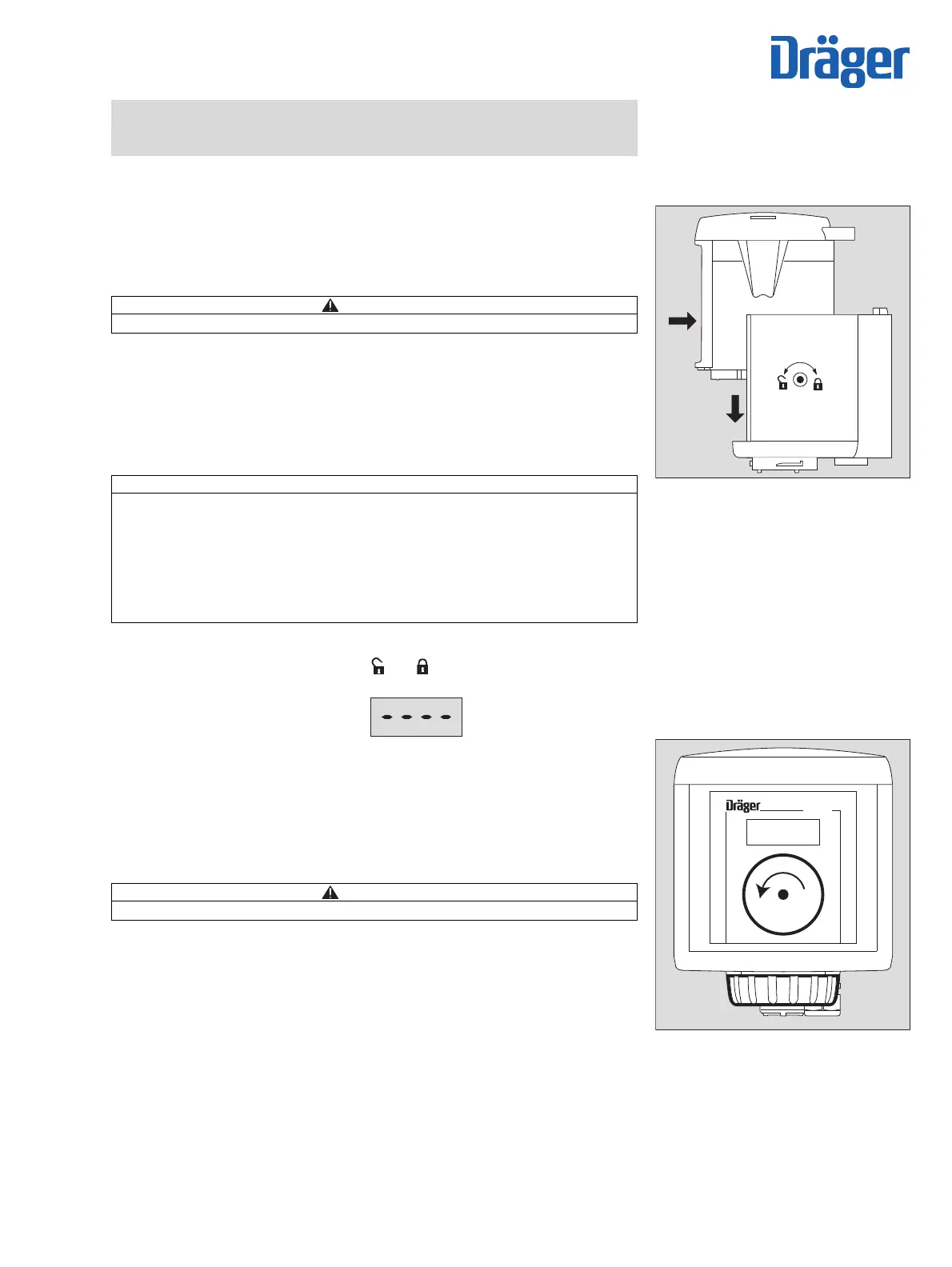

2 Meetinstrument op ca. halve hoogte van voren in het Docking Station schuiven
totdat de aanslag bereikt is.
3 Langs de voorkant van het Docking Station neerlaten - met een miniem ver-
hoogde weerstand van ca. 5 mm voor de aanslag
(aansluitklem duikt in het chassisdeel op de printplaat).
1 Meetinstrument met inbussleutel vasttrekken. Hiertoe de excenter in de richting
van de wijzers van de klok draaien (  = ca. 180°).
— Weergave (bij aanwezige spanning):
Voorts de sensor plaatsen zoals hieronder beschreven:
4 Bajonetring openen.
l Blindschijf verwijderen.
l Sensor artikelnummer controleren (zie sticker in de serviceopening van het mee-
tinstrument).
Ga hiervoor als volgt te werk:
5 Frontdeksel van de serviceopening openen door het deksel tegen de richting
van de wijzers van de klok (ca. 60°) te draaien.
l Sensor in de opening plaatsen. Daarbij moet het Dräger-logo op de sensor naar
voren wijzen. Daarna de sensor met zachte druk naar boven schuiven totdat de
connector contact maakt.
l Sensor met bajonetring in de transmitter vastmaken.
— Het display knippert tijdens de opwarmfase van de sensor.
l Het toestel kan worden voorzien van een gastype-sticker. Deze sticker wordt
meegeleverd met de sensor.
l Eventueel kan een kalibratie uitgevoerd worden zoals beschreven in de
gebruiksaanwijzing van het betreffende meetinstrument.
VOORZICHTIG
Maak alleen gebruik van inbussleutels (5 mm) zonder kogelkop.
AANWIJZING
Indien de connector niet correct vergrendelt, de uitlijning van de klemmen in het
Docking Station controleren!
De pakking in het docking station moet goed aansluiten op de onderzijde van de
Polytron 3000. Dit wordt tot stand gebracht door op de voorzijde van het meetins-
trument te drukken waardoor het met een "klik" in de eindstand vergrendelt. An-
ders is het meetinstrument niet volledig afgedicht zodat water in de transmitter kan
binnendringen!
VOORZICHTIG
Maak alleen gebruik van inbussleutels (5 mm) zonder kogelkop.
2
3
1
00123709_05.eps
00323709_05.eps
4
Polytron
5
00223709_05.eps
90 23 709 - MA 4684.101 nl
© Dräger Safety AG & Co. KGaA
8
e
uitgave - januari 2013
Wijzigingen voorbehouden
