Unidade de medição Polytron 2000/3000,
indicação de instalação
Qualquer manuseio da unidade de medição Polytron 2000/3000 ou da Do-
cking Station pressupõe o conhecimento e a observação exata das inst-
ruções de uso da respectiva unidade de medição!

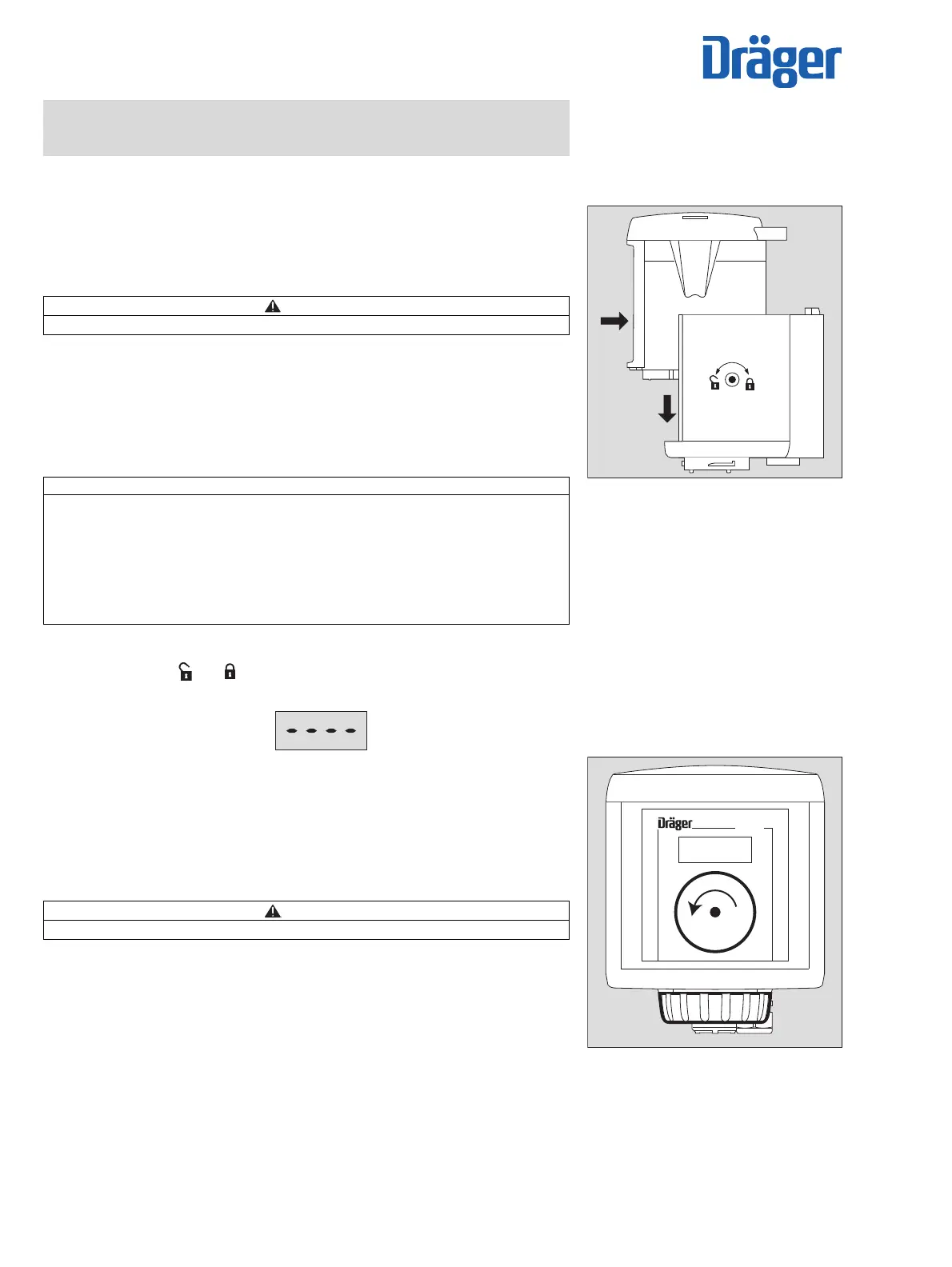

Instalar a unidade de medição
 Remova o Raincover (proteção contra poeira e respingos de água) da Docking
Station pré-instalada.
 Verifique se a vedação está suja e substitua se necessário.
1 Verifique a posição dos fechos excêntricos, corrija se necessário. A abertura ex-
cêntrica deve estar virada para cima, posição encaixada.
 Verifique a polaridade e o assentamento do cabo e dos bornes, corrija se neces-
sário (ver indicação de instalação da respectiva Docking Station).
 Desempacotar a unidade de medição.
2 Desloque a unidade de medição aprox. meia altura para a frente até encostar
na Docking Station.
3 Baixe ao longo do canto dianteiro da Docking Station – alguma resistência maior
aprox. 5 mm antes do encosto
(borne entra na tomada no circuito impresso).
1 Bloqueie a unidade de medição com chave sextavada rodando o excêntrico no
sentido horário (  = aprox. 180°).
— Indicação (com corrente ligada):
Depois coloque o sensor, para isso:
4 Abrir anel de baioneta.
 Remover junta cega.
 Verifique o número do sensor (auto-colante na abertura de serviço da unidade
de medição).
Para isso:
5 Abra a frente da abertura de serviço rodando no sentido anti-horário
(aprox. 60°).
 Coloque o sensor na abertura, empurre o logotipo Dräger para a frente e para
cima até a ficha encostar.
 Fixe o sensor ao transmissor com o anel de baioneta.
— Durante o tempo de aquecimento do sensor a indicação está intermitente.
 Para um melhor reconhecimento, o dispositivo pode ser marcado com um auto-
colante com o tipo de gás.
 Se necessário, efetue uma calibração de acordo com as instruções de uso da
respectiva unidade de medição.
CUIDADO
Utilize somente chave sextavada interna (5 mm) sem cabeça esférica.
NOTA
Verifique se os terminais do Docking Station estão corretamente alinhados, se
não, o conector não será encaixado corretamente.
A frente da unidade de medição deve acoplar com a frente da Docking Station. Is-
so é assegurado por uma pressão na unidade de medição que fica acoplada atra-
vés de um "clique" na posição final. Se as frentes não acoplarem corretamente, a
unidade de medição não está estancada e pode entrar água no interior do trans-
missor!
CUIDADO
Utilize somente chave sextavada interna (5 mm) sem cabeça esférica.
2
3
1
00123709_05.eps
00323709_05.eps
4
Polytron
5
00223709_05.eps
90 23 709 - MA 4684.101 pt
© Dräger Safety AG & Co. KGaA
Edição 08 - Janeiro 2013
Reservamo-nos alterações
