Dräger Polytron SE Ex PR M2 DD User Manual

11
Anschluss an Zentralgerät Polytron mit
Kanaleinschub Polytron SE Ex
– Der Leitungswiderstand je Ader darf 20 Ohm nicht
überschreiten.
Daraus ergeben sich für die verschiedenen Aderquer-
schnitte folgende maximale Entfernungen:
z Klemmen 1, 2 und 3 des Messkopfes mit den Klem-
men 1, 2 und 3 des Baugruppenträgers verbinden.
z Alle Verbindungen der Messleitung sorgfältig her-
stellen.
Die Messleitungen sind entsprechend den Errich-
tungsvorschriften für den jeweils vorgesehenen Ein-
satztemperaturbereich auszuwählen.

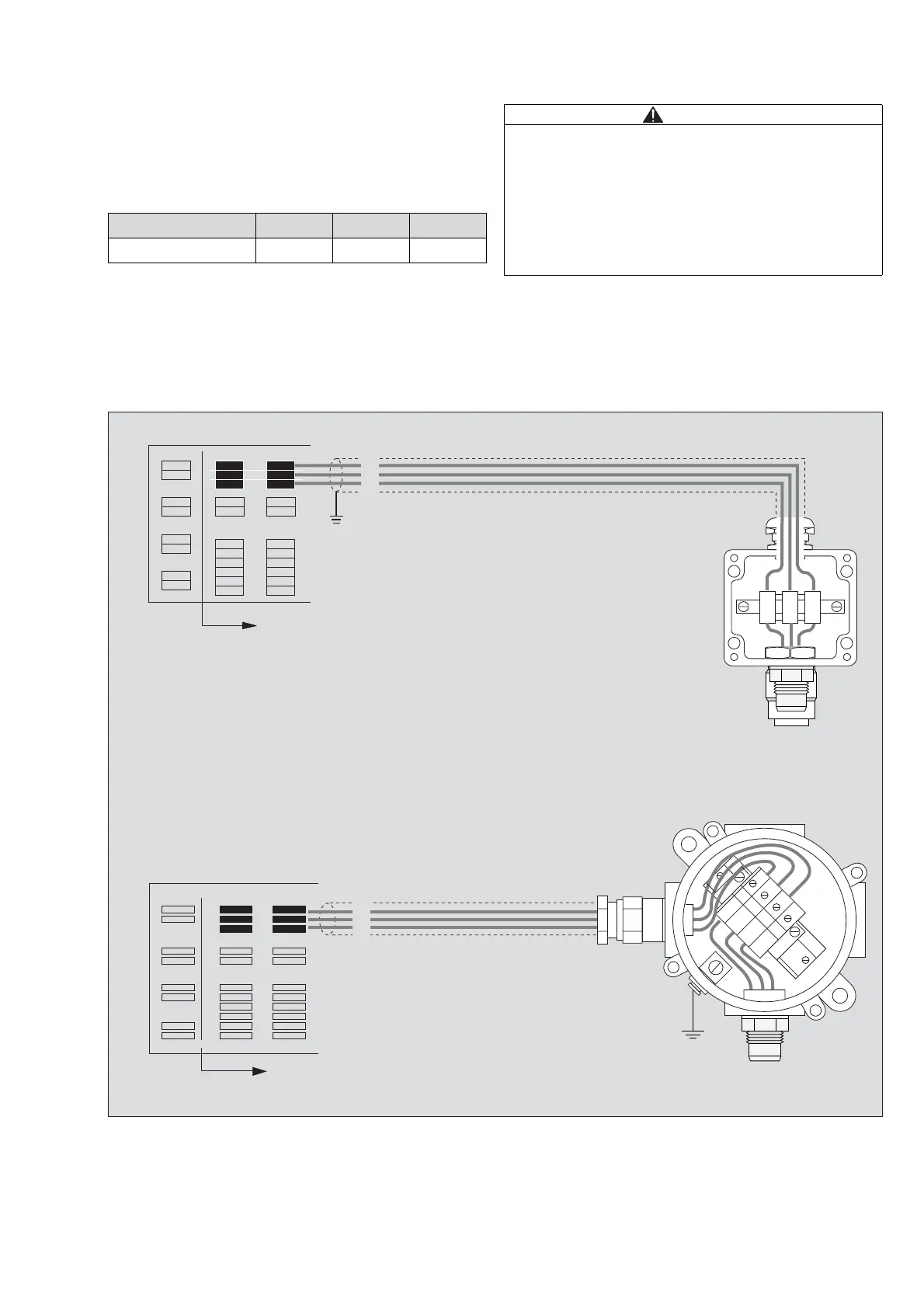

Die Darstellung ist beispielhaft für Messkopf Polytron
SE Ex PR M1 DD / Polytron SE Ex LC M1 DD und Po-
lytron SE Ex HT M DD:
Adernquerschnitt 1,0 mm
2
1,5 mm
2
2,5 mm
2
max. Leitungslänge 950 m 1450 m 2400 m
VORSICHT
Die metallischen Gehäuse der Messköpfe Polytron SE
Ex HT M DD, Polytron SE Ex PR NPT1 DD und SE Ex
LC NPT1 DD müssen vor Ort durch ihre äußere PE-
Klemme geerdet werden. Um Doppelerdung zu ver-
meiden, sollte daher die Kabelabschirmung nur auf
der inneren PE-Klemme des Gehäuses aufgelegt wer-
den und nicht zusätzlich auch an die Masse des Zen-
tralgerätes.
1
+
–
2
3
00633176.eps
12
3
12
3
Polytron SE Ex
1 ... 12
PE
1
2
3
4
4
Polytron SE Ex
3
2
1
+
–
1 ... 12
3
2
1
3
2
1
