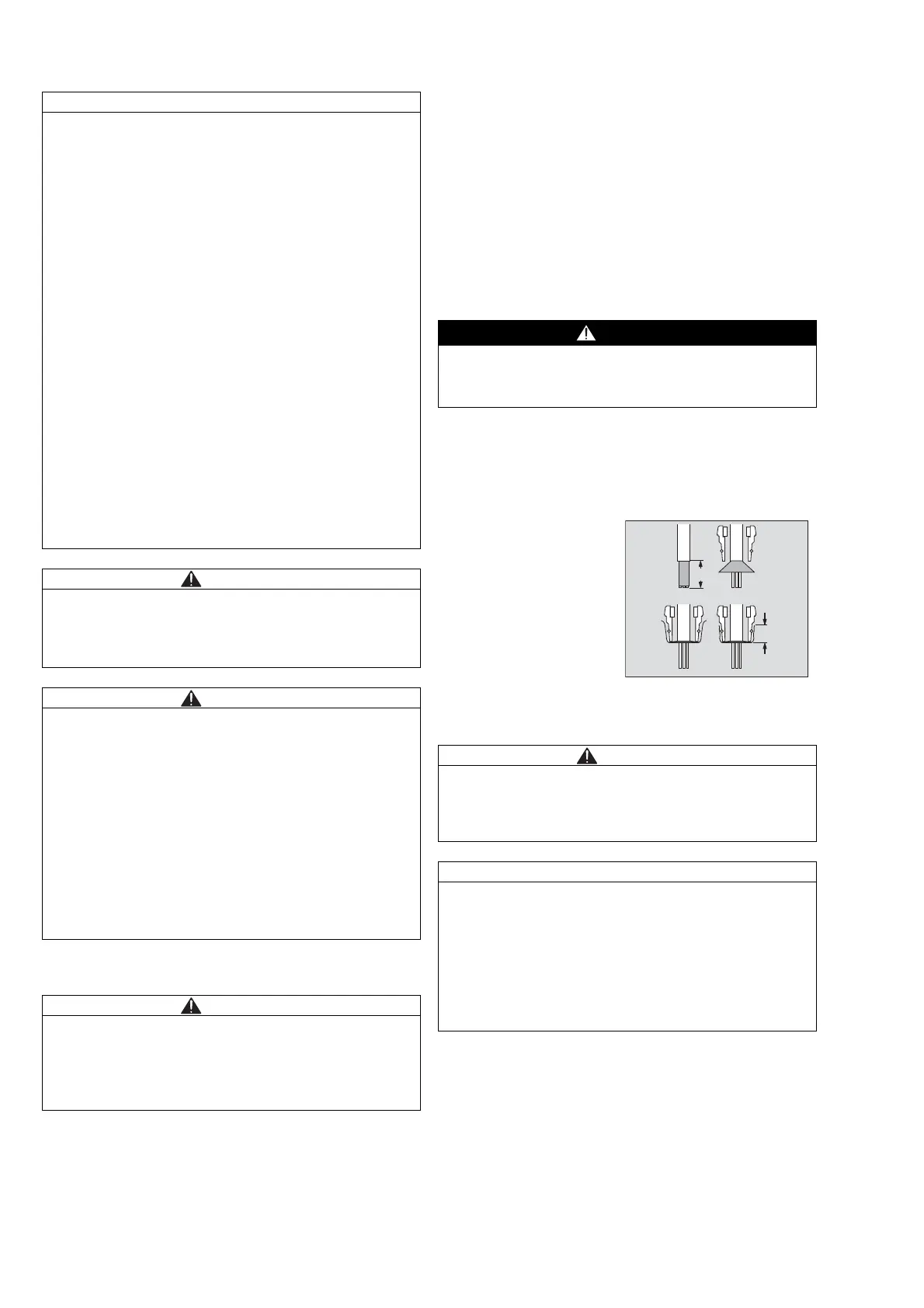

8
Elektrische Anschlüsse installieren
– Sämtliche Anschlüsse erfolgen an Klemmen an der
Rückseite des Baugruppenträgers.
– Verbindung vom Baugruppenträger zu einer zentra-
len Klemmenleiste mit flexiblen Leitungen.
z Leitungen mit den mitgelieferten Kabelbindern am
Baugruppenträger gegen Zugbelastung schützen.
z Abschirmung an Masse Schaltschrank oder Schalt-
tafel anschließen.
Verbindung zwischen Messköpfen
Polytron SE Ex PR M1/2/3 DD bzw.
SE Ex LC M1/2/3 DD und
Baugruppenträger
z Mit 3-adriger, abgeschirmter Leitung, Abschirmge-
flecht mit Bedeckungsgrad 80 %. Außendurchmes-
ser maximal 12 mm.
z Abschirmung an Masse Schaltschrank oder Schalt-
tafel möglichst kurz anschließen.
z Kabelschirm wie in
der Darstellung ge-
zeigt um den Kunst-
stoff-Konus der Ka-
belverschraubung
legen und in die Me-
tall-Kabelverschrau-
bung einsetzen.
Durch Festziehen
der Kabelverschrau-
bung hat der Kabelschirm elektrischen Kontakt zur
leitfähigen Innenbeschichtung des Messkopfes.
HINWEIS
Bestimmte Stoffe in der zu überwachenden Atmo-
sphäre können die Messempfindlichkeit der im Mess-
kopf eingebauten Sensoren beeinträchtigen:
a Polymerisierende Stoffe wie z.B. Acrylverbin-
dungen, Butadien und Styrol,
b korrosive Stoffe wie z.B. Halogene und Halogen-
kohlenwasserstoffe (bei deren katalytischer Oxida-
tion Halogene wie Brom, Chlor oder Fluor freige-
setzt werden) und Halogenwasserstoffsäuren wie
auch saure gasförmige wie Schwefeldioxid und
Stickstoffoxide,
c Katalysatorgifte wie Schwefel- und Phosphorver-
bindungen, Siliziumverbindungen (insbesondere
Silicone) und metall-organische Dämpfe.
Die eingesetzten Sensoren enthalten Messelemente
(sog. Pellistoren) vom Typ "poison-resistant" (PR), die
bei Anwesenheit von Katalysatorgiften eine längere
Lebensdauer haben als herkömmliche Sensoren.
Dennoch gilt die Regel, dass die Kalibrierintervalle
bzw. Überprüfungsintervalle entsprechend kürzer ge-
wählt werden müssen, wenn mit der Anwesenheit von
Katalysatorgiften in der zu überwachenden Atmosphä-
re zu rechnen ist.
VORSICHT
Lüftungsverhältnisse beachten!
Messkopf mit Sensor immer im Luftstrom zwischen
möglicher Austritts- bzw. Sammelstelle und möglicher
Zündquelle anordnen.
VORSICHT
Dichte des Gases beachten!
Bei Gasen, deren Dichte geringer als die der Luft ist,
wie Wasserstoff, Methan oder Ammoniak, muss der
Messkopf über einer möglichen Leckagestelle bzw. an
den höchsten Punkten, an denen sich diese Gase in
größeren Konzentrationen befinden können, angeord-
net werden.
Bei Gasen und Dämpfen mit einer Dichte, die größer
als die der Luft ist, muss der Messkopf unter einer
möglichen Leckagestelle bzw. an den tiefsten Punk-
ten, an denen diese Gase und Dämpfe vorhanden sein
können, montiert werden.
VORSICHT
Verlegung und Anschluss der elektrischen Installation
nur vom Fachmann unter Beachtung der einschlä-
gigen Vorschriften. Bei der Leitungsführung nationale
Bestimmungen zu Trennung von Netz-, Kleinspan-
nungs- und Steuerstromkreis beachten.
WARNUNG
Verordnungen über elektrische Betriebsmittel in explo-
sionsgefährdeten Bereichen und Zulassungsbedin-
gungen beachten!
VORSICHT
Die Kabelverschraubung ist ausschließlich für die orts-
feste Installation zugelassen. Sie ist geeignet für Lei-
tungsdurchmesser von 7 bis 12 mm. Das Gewinde der
Kabelverschraubung ist M 20 x 1,5.
HINWEIS
Die Gehäuse der Messköpfe Polytron SE Ex PR M2
DD bzw. SE Ex LC M2 DD sind auf der Unterseite mit
einem Ex-Verschlussstopfen versehen, der bei Bedarf
gegen die Kabelverschraubung ausgetauscht werden
kann. Auf diese Weise kann das Kabel von unten in
den Sensor eingeführt werden. Dieser Austausch
muss vor der Montage/Installation durchgeführt wer-
den.
~12 mm
~45 mm
ab
cd
00333176.eps
