13
Gerät in Betrieb nehmen
Alarme verriegeln
Zentralgerät Polytron mit Kanaleinschub Polytron
SE Ex:
Bei Prüfungen und Einstellarbeiten kann es notwendig
sein, die Alarmrelais nicht zu schalten.

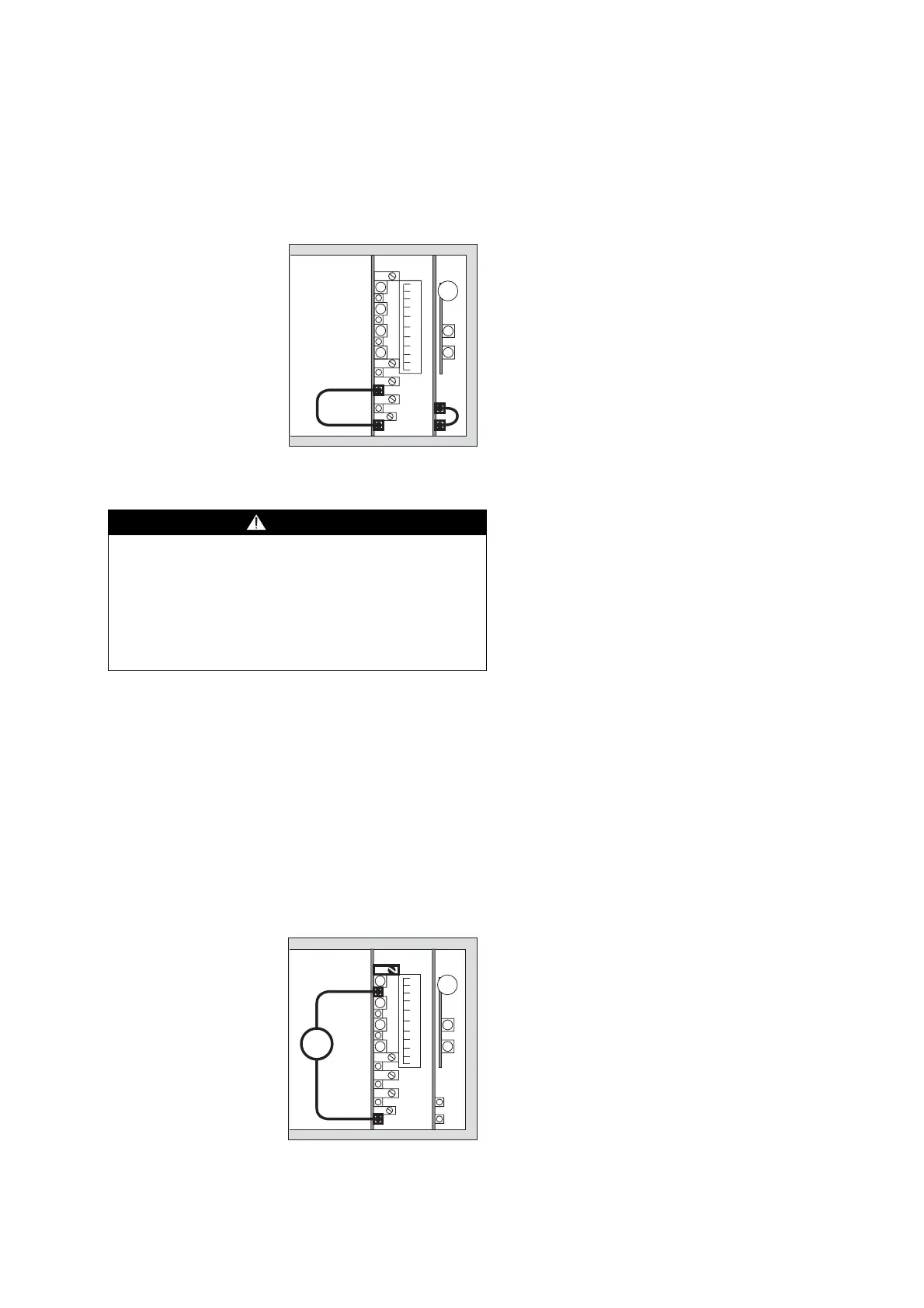

1, 2 Buchsen am Ka-
naleinschub mit
Drahtbrücke ver-
binden: die Relais
für den 1. und 2.
Alarm bleiben auch
bei Alarm angezo-
gen.
3, 4 Buchsen am Quit-
tiereinschub mit
Drahtbrücke ver-
binden: das Relais
für akustische Warnung bleibt auch bei Alarm ab-
gefallen.
Zentralgerät REGARD mit Kanaleinschub REGARD
Ex:
– Siehe Gebrauchsanweisung REGARD Ex.
Sensorstrom einstellen
Zwar kann der DrägerSensor PR M DD bzw. PR NPT
DD aus Gründen der Rückwärtskompatibilität mit einem
Sensorstrom von 270 mA betrieben werden, vorzugs-
weise aber sollte er mit einem Sensorstrom von 255 mA
betrieben werden.
Zentralgerät Polytron mit Kanaleinschub Polytron
SE Ex:
1, 2 Voltmeter
(R
i
1 MOhm) an
die Buchsen an-
schließen.
3 Je nach verwen-
detem Sensor mit
dem Potentiome-
ter den Sensor-
strom so
einstellen, dass
folgende Span-
nungen auftreten:
z DrägerSensor PR M DD, PR NPT DD und
HT M DD:
Sensorstrom 255 mA: 561 mV
Sensorstrom 270 mA: 594 mV
z DrägerSensor LC M und DrägerSensor LC NPT:
Sensorstrom 276 mA: 607 mV
Beispiel:
Der Messkopf Polytron SE Ex HT M DD soll zur Detek-
tion von n-Hexan auf 255 mA eingestellt werden: Poten-
tiometer 3 so verstellen, dass am Voltmeter 561 mV
angezeigt werden.
z Messkopf mindestens 10 Minuten in diesem Zustand
einlaufen lassen (Anwärmzeit).
Zentralgerät REGARD mit Kanaleinschub REGARD
Ex:
z Mit Hilfe des Menüs »04-8 SETI« den Sensorstrom
je nach verwendetem Sensor auf folgende Werte
einstellen:
z DrägerSensor PR M DD, PR NPT DD und
HT M DD:
Sensorstrom: 255 mA
Sensorstrom: 270 mA
DrägerSensor LC M und DrägerSensor LC NPT:
Sensorstrom: 276 mA
z Siehe Gebrauchsanweisung REGARD Ex.
WARNUNG
Bei einer so vorgenommenen Alarmverriegelung wird
kein elektrisches Signal generiert, das auf die Alarm-
verriegelung hinweist. Damit das Gaswarnsystem
nicht in diesem unsicheren Zustand verbleibt, müssen
organisatorische Maßnahmen (z. B. Warnschild, Infor-
mation des Sicherheitsbeauftragten) getroffen wer-
den.
1
2
3
4
00623447_06.eps
00933176.eps
1
2
3
mV
=
