Anschluss an Zentralgerät REGARD mit
Kanaleinschub REGARD Ex
– Der Leitungswiderstand je Ader darf 10 Ohm nicht
überschreiten.
Daraus ergeben sich für die verschiedenen Aderquer-
schnitte folgende maximale Entfernungen:
z Klemmen 1, 2 und 3 des Messkopfes mit den Klem-
men 10, 11 und 12 des Baugruppenträgers verbin-
den.
z Alle Verbindungen der Messleitung sorgfältig her-
stellen.
Die Messleitungen sind entsprechend den Errich-
tungsvorschriften für den jeweils vorgesehenen Ein-
satztemperaturbereich auszuwählen.

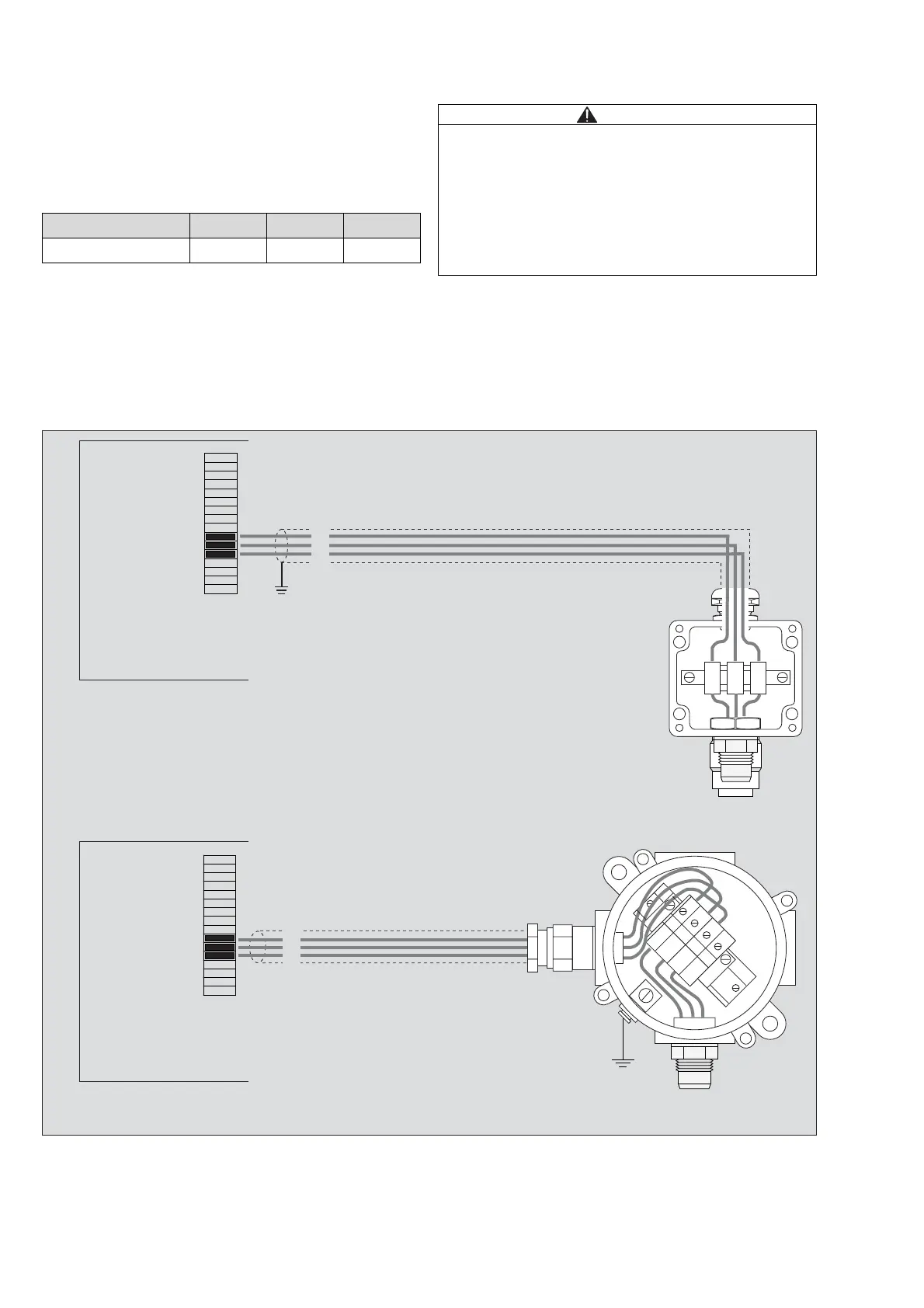

Die Darstellung ist beispielhaft für Messkopf Polytron
SE Ex PR M1 DD / Polytron SE Ex LC M1 DD und Po-
lytron SE Ex HT M DD:
Adernquerschnitt 1,0 mm
2
1,5 mm
2
2,5 mm
2
max. Leitungslänge 450 m 750 m 1200 m
VORSICHT
Die metallischen Gehäuse der Messköpfe Polytron SE
Ex HT M DD und Polytron SE Ex PR NPT1 DD und SE
Ex LC NPT1 DD müssen vor Ort durch ihre äußere
PE-Klemme geerdet werden. Um Doppelerdung zu
vermeiden, sollte daher die Kabelabschirmung nur auf
der inneren PE-Klemme des Gehäuses aufgelegt wer-
den und nicht zusätzlich auch an die Masse des Zen-
tralgerätes.
00733176.eps
PE
1
2
3
4
1
2
3
12
3
12
3
REGARD Ex
1
2
3
4
REGARD Ex
10
11
12
1
16
10
11
12
1
16
