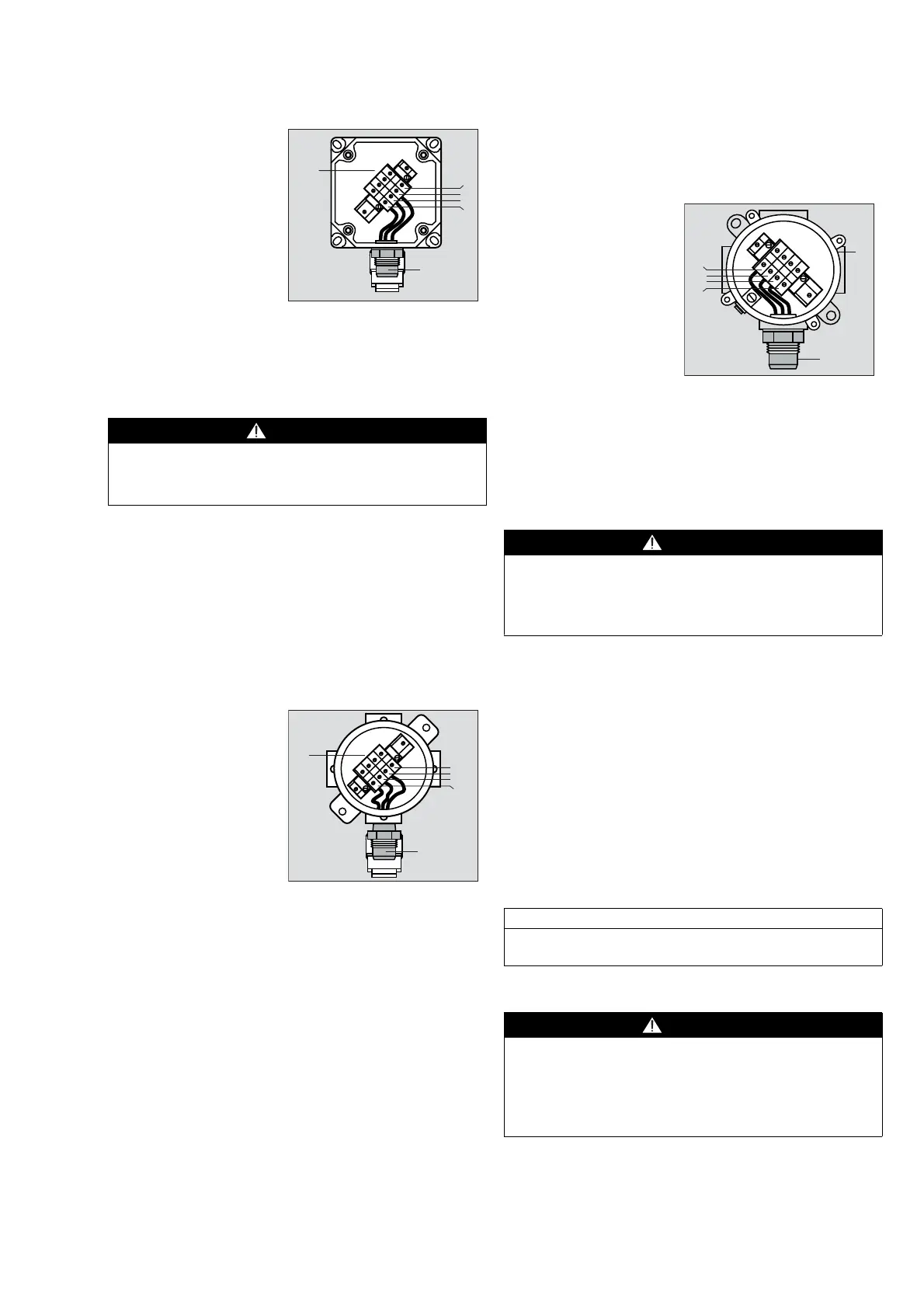

17
Messköpfe Polytron SE Ex PR M3 DD und
SE Ex LC M3 DD
z Nach Abschalten der
Betriebsspannung
Klemmenkasten des
Messkopfes öffnen
und Oberteil abneh-
men.
1 Sensorleitungen lö-
sen
2 Alten Sensor aus-
schrauben, Sensor-
leitungen des neuen Sensors angemessen kürzen
und ca. 8 bis 10 mm abisolieren. Beiliegende Ade-
rendhülsen verwenden.
3 Neuen Sensor einschrauben und gegen Selbstlo-
ckern sichern, z.B. mit Loctite Nr. 221.
4 Sensorleitungen des neuen Sensors an die Klem-
men anschließen:
Klemme 1 - braune Leitung
Klemme 2 - gelbe Leitung
Klemme 3 - schwarze Leitung
z Klemmenkasten schließen, dabei auf Staubfreiheit
achten
Messköpfe Polytron SE Ex PR NPT1 DD und
SE Ex LC NPT1 DD
z Nach Abschalten der
Betriebsspannung
die Arretierungs-
schraube an der
Oberseite des Mess-
kopfes lösen und
das Oberteil ab-
schrauben.
1 Sensorleitungen von
den Klemmen 1, 2
und 3 lösen.
2 Alten Sensor ausschrauben. Steckverbinder von den
Sensorleitungen des neuen Sensors abtrennen, die
Leitungen angemessen kürzen und ca. 8 bis 10 mm
abisolieren. Beiliegende Aderendhülsen verwenden.
Neuen Sensor fest einschrauben. Es sind mindes-
tens 5 Umdrehungen erforderlich um die Zünd-
schutzart "d" sicherzustellen.
3 Leitungen des neuen Sensors an die Klemmen an-
schließen:
Klemme 1 - braune Leitung
Klemme 2 - gelbe Leitung
Klemme 3 - schwarze Leitung
Klemme 4 (falls vorhanden) ist nicht angeschlossen.
z Oberteil mit zugehörigem Dichtring aufsetzen und
unter Beachtung der relevanten Explosionsschutzre-
geln festschrauben, dabei auf Staubfreiheit achten.
Arretierungsschraube festsetzen.
Messkopf Polytron SE Ex HT M DD
z Nach Abschalten der
Betriebsspannung
die vier Schrauben
an der Oberseite des
Messkopfes lösen
und Oberteil abneh-
men.
1 Sensorleitungen von
den Klemmen 1, 2
und 3 lösen.
2 Alten Sensor aus-
schrauben und neuen Sensor einschrauben.
Sensorleitungen des neuen Sensors angemessen
kürzen und ca. 8 bis 10 mm abisolieren. Beiliegende
Aderendhülsen verwenden.
3 Neuen Sensor einschrauben und gegen Selbstlo-
ckern sichern, z.B. mit Loctite Nr. 221.
4 Leitungen des neuen Sensors an die Klemmen an-
schließen:
Klemme 1 - braune Leitung
Klemme 2 - gelbe Leitung
Klemme 3 - schwarze Leitung
Klemme 4 (falls vorhanden) ist nicht angeschlossen.
z Oberteil mit zugehörigem Silikon-Dichtring aufset-
zen und mit den vier Schrauben festziehen (Drehmo-
ment 3,5 Nm), dabei auf Staubfreiheit achten.
Wiedereinschalten nach Sensorwechsel
z Zentralgerät wieder einschalten bzw. Kanaleinschub
wieder in den Baugruppenträger einschieben.
z Nach jedem Sensorwechsel ist eine Kalibrierung
durchzuführen, siehe Seite 14.
WARNUNG
Zum Erhalt der Schutzart IP 66 und aus Gründen des
Explosionsschutzes ist auf einen einwandfreien Sitz
des Sensor-Dichtungsrings zu achten.
01533176.eps
4
3
2
1
1
2
01633176.eps
1
4
3
2
1
2
WARNUNG
Zum Erhalt der Schutzart IP 66 und aus Gründen des
Explosionsschutzes ist auf den einwandfreien Sitz des
Sensor-Dichtungsrings und der dem Sensor beige-
fügten Silikon-Flachdichtung zu achten.
HINWEIS
Anwärmzeit des neuen Sensors von mindestens
30 Minuten beachten.
WARNUNG
Der DrägerSensor der Messköpfe Polytron SE Ex LC
M1/2/3 DD und Polytron SE Ex LC NPT1 DD darf aus
Gründen des Explosionsschutzes nur durch den Ser-
vice von Dräger (mit einem Spezialwerkzeug) geöffnet
und geschlossen werden.
01733176.eps
1
1
2
3
4
2
PE
