Bloque de intercambio de
calor
Chip del sensor. El cable conductor (no
aparece en la ilustración) está sujeto a
la parte trasera del panel de control.
Filtro HAF
Panel trasero
Serpentín (caliente)
condensador
Serpentín (frío)
evaporador
Tapa
Caja eléctrica
Panel de control
Sujetadores de la placa de base
del panel trasero de ⅜
pulgadas (9,5 mm) (×5, no
aparecen en la ilustración)
Sujetadores del panel trasero de ⅜
pulgadas (9,5 mm) (×6)
Sujetadores del panel trasero
de ⅜ pulgadas (9,5 mm) (×6)

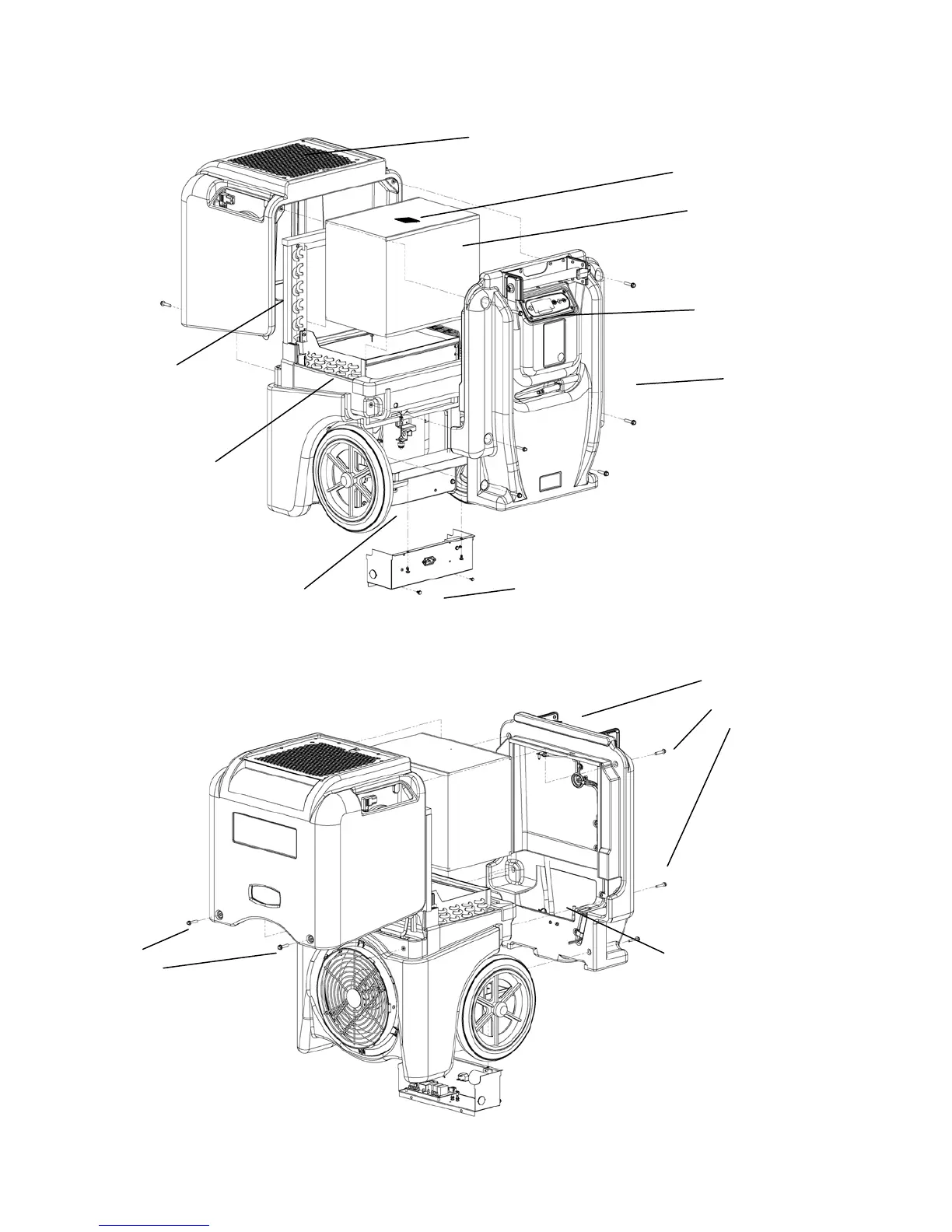

FIG. D: GRÁFICO DE LAS PIEZAS
Sujetadores de
la tapa de ⅜
pulgadas (9,5
mm) (×2)
Ubicación de la
bomba
