Bloc d’échange thermique
Filtre HAF
Panneau arrière
Serpentin condenseur
(chaud)
Serpentin évaporateur
(froid)
Couvercle
Coffret électrique
Panneau de
commande
Boulons de ⅜ po de la
plaque de base du panneau
arrière (×5, non illustré)
Boulons de ⅜ po du
panneau arrière (×6)
Boulons de ⅜ po du
panneau arrière (×6)

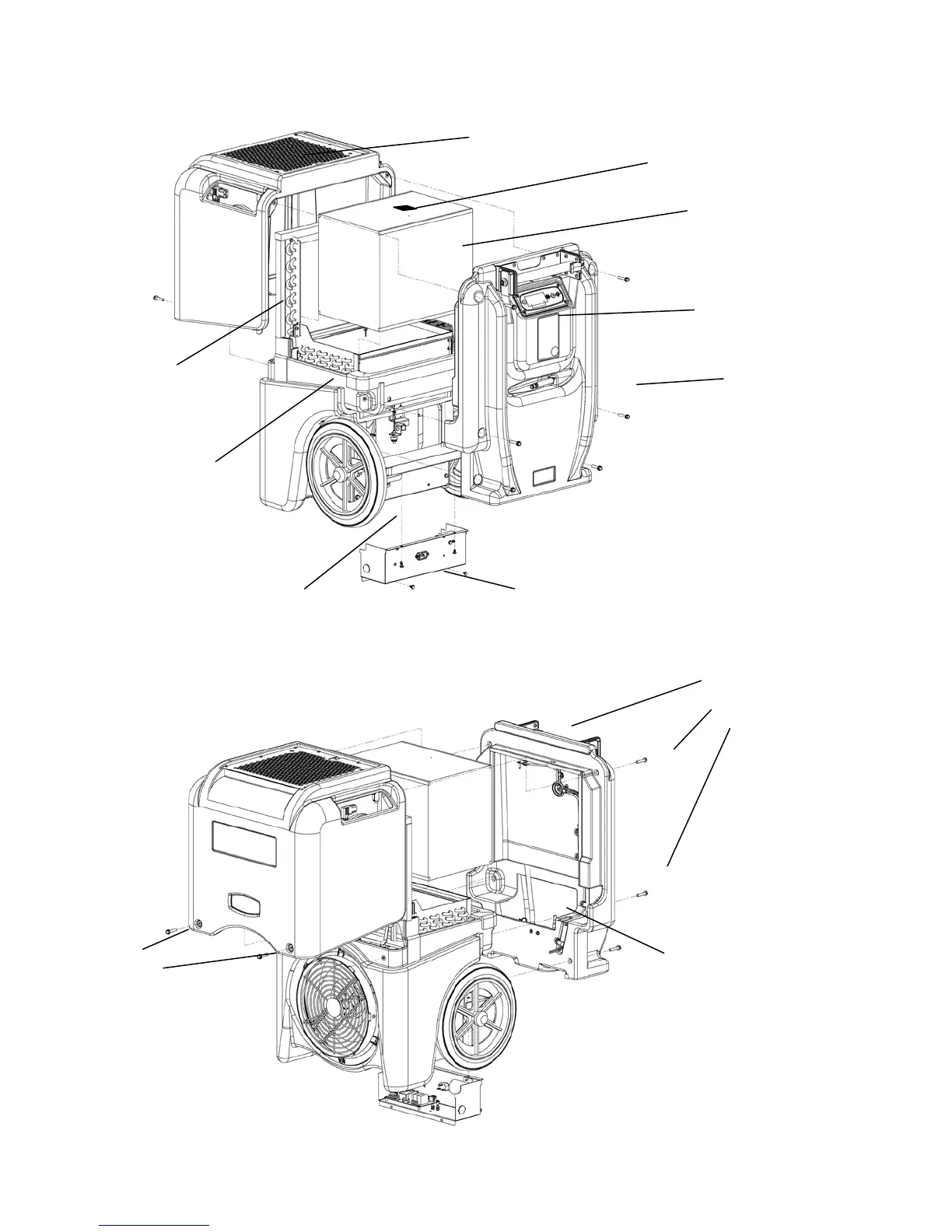

FIG. D : DIAGRAMME DES PIÈCES
Boulons de ⅜ po
du couvercle (×2)
Emplacement de
la pompe
Puce du capteur. Le câble (non
illustré) est attaché à l’arrière du
panneau de commande.
