9.2.1 Brander
!Let op Alleen voor Power Flue 7kW
- Verwijder het afdekplaatje links op de
convectiekast; zie Afb. 12;
- Draai de moer los;
- Verwijder de sluitring en de afdichtring.
Vervolg voor alle toestellen zoals hieronder is beschreven:
• Verwijder de ontstekingsdop.
• Verwijder de afdichting rond de elektrodepen.
• Draai de 4 schroeven los van de afdekplaatjes die om de
gasleiding en ontstekingspen zitten (zie Afb. 9).
• Verwijder de afdekplaatjes.
• Draai de messing koppeling van de gasleiding onder de
elektrodepen los.
• Draai de messing koppeling van de gasleiding op het
gasregelblok los.
!Let op Zorg ervoor dat de draadverloopbussen op
het gasregelblok niet meedraaien.
• Verwijder de gasleiding uit het toestel.
• Draai de 4 schroeven van de brander los; zie Afb. 13.
• Haal de branderbuis voorzichtig uit de verbrandingskamer.
• Plaats de nieuwe brander in omgekeerde volgorde.
!Let op Alleen voor Power Flue 12kW en 16 kW:
- Plaats de pen aan het uiteinde van de
branderbuis op de V; zie Afb. 14;
- Positioneer de branderbuis zo, dat de pen in
het gat valt.
• Controleer de toevoerdruk.
• Controleer de branderdruk en stel deze zo nodig bij zoals
beschreven in hoofdstuk 7.2
9.2.2 Elektrodepen
• Verwijder de ontstekingsdop.
• Verwijder de afdichting rond de elektrodepen
• Verwijder de 4 schroeven van de afdekplaatjes die om de
gasleiding en elektrodepen zitten (zie Afb. 9).
• Verwijder de afdekplaatjes.
• Draai de 2 schroeven van het bevestigingsplaatje af.
• Verwijder de elektrodepen.
• Plaats de nieuwe elektrodepen in omgekeerde volgorde
9.2.3 Automatische ontsteking
• Draai de 2 schroeven van het klepje op de automatische
ontsteking los (zie Afb. 15)
(met de bovenste schroef is de branderautomaat op het
gasregelblok bevestigd; met de onderste schroef wordt het
deksel vastgezet)
• Verwijder het deksel.
INSTALLATIEHANDLEIDING
36

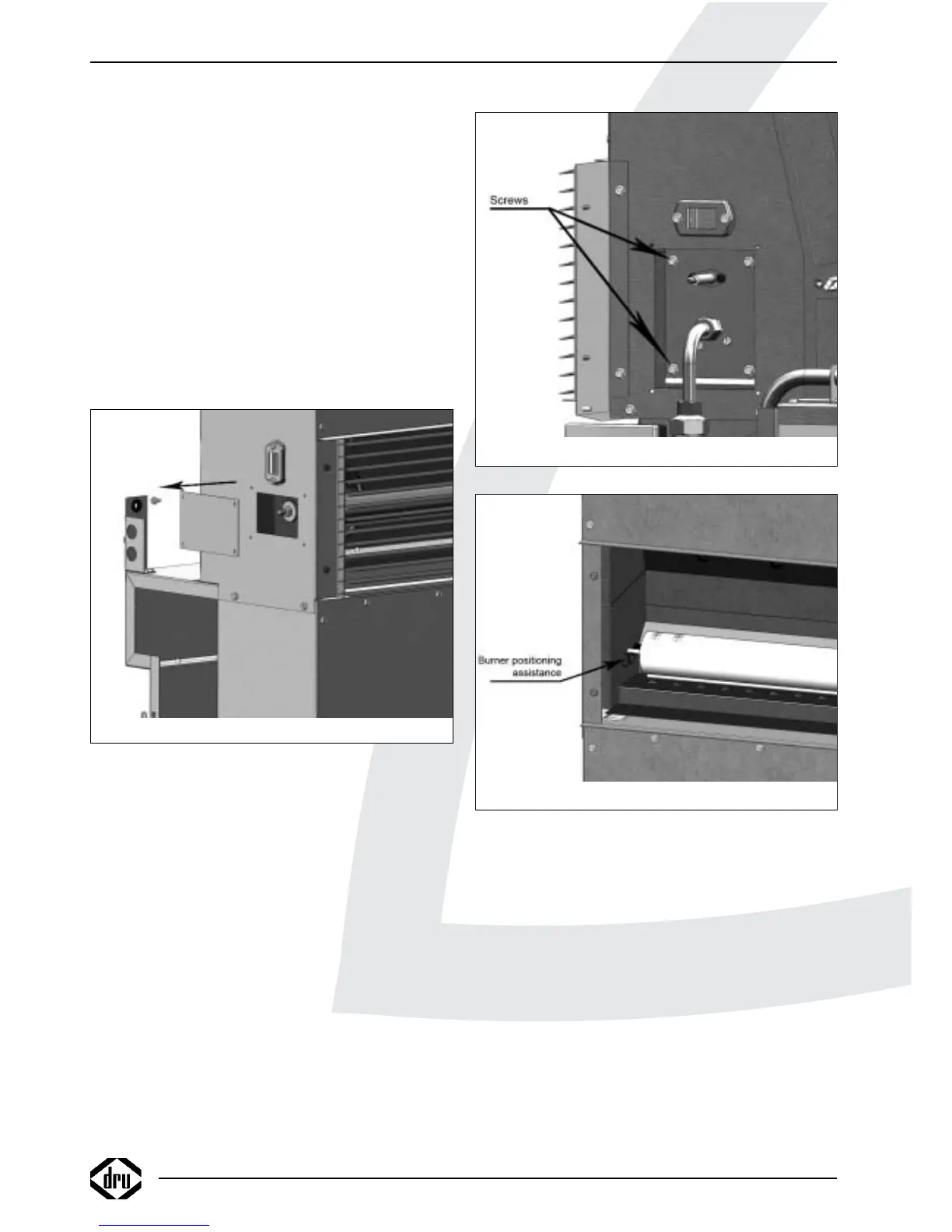

Fig. 12
Fig. 13
Fig. 14
