6. Utilisation de l’appareil

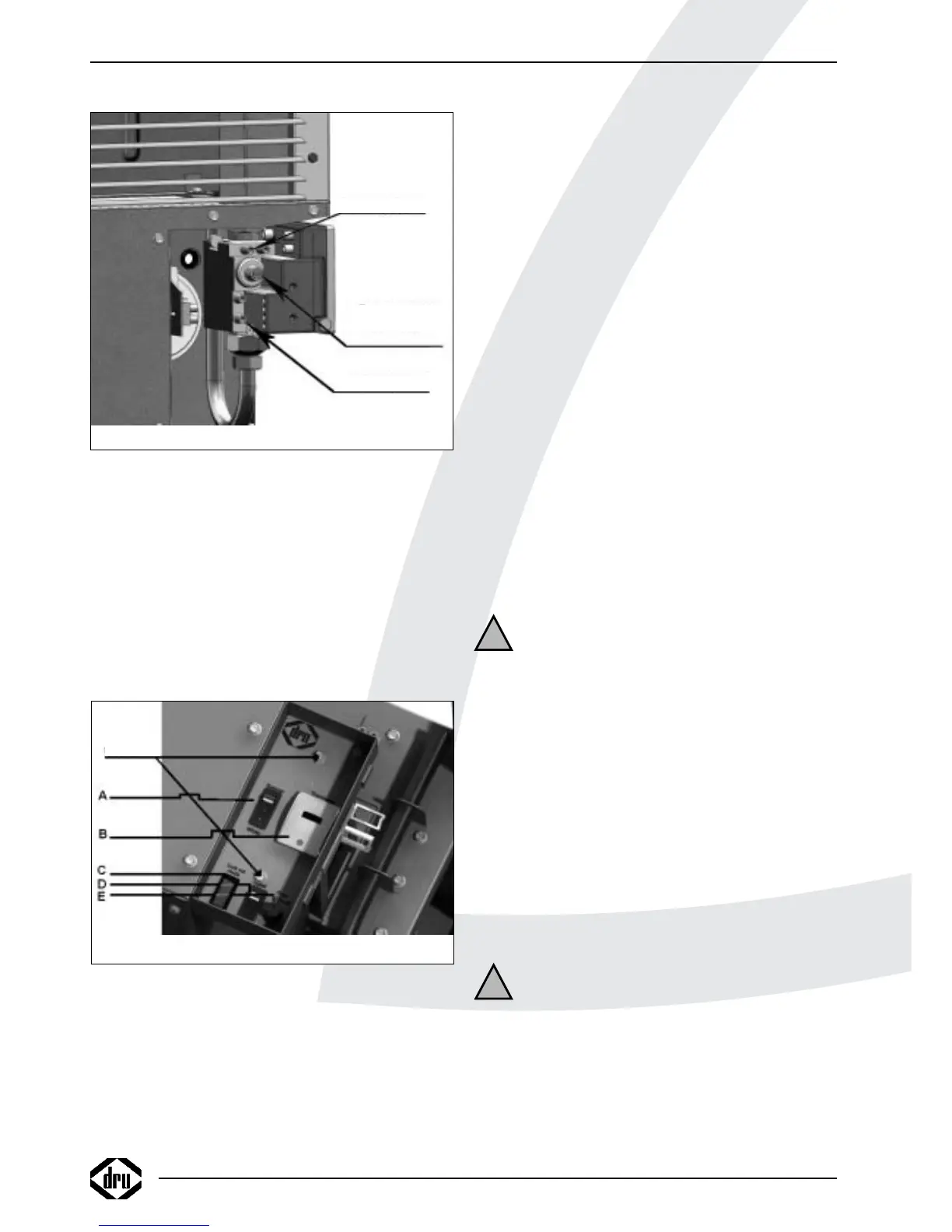

6.1 Panneau de commande
Le panneau de commande est situé sous le couvercle en
haut de l’appareil.
Ce couvercle est équipé d’un verrou. Sur le panneau vous
trouverez (voir la fig. 11)
a) commutateur été/hiver ;
b) thermostat ;
c) mode verrouillage ;
d) bouton de réinitialisation ;
e) fusible.
sous a)
Position “0”
En position “0”, l’appareil est éteint
position hiver
En position hiver, vous avez 2 options :
1) L’appareil est contrôlé par une horloge externe et/ou
un thermostat ;
2) L’appareil est uniquement contrôlé par le thermostat
interne.
position été
En position été, l’appareil fonctionnera indépendamment
d’une horloge externe et/ou d’un thermostat. Dans cette
position, seul l’air de convection (= air ambiant) circule.
Sous b)
Le thermostat (interne) peut être réglé entre 5 °C et 35
°C.
La diode verte du thermostat s’allumera si l’appareil est
allumé et si le thermostat n’est pas “demandeur”. La diode
rouge s’allumera si l’appareil est allumé et si le thermostat
est “demandeur”.
Sous c)
En cas de dysfonctionnement, le témoin rouge du mode
de verrouillage s’allumera.
Sous d)
En cas de dysfonctionnement, l’appareil peut être
réinitialisé en utilisant le bouton de réinitialisation.
6.2 Allumer l’appareil pour le chauffage
• Réglez l’horloge externe et/ou le thermostat, le cas
échéant.
• Réglez le thermostat à la température requise.
• Réglez le commutateur sur la position hiver.
Attention Environ 30 secondes après avoir allumé
le brûleur, le ventilateur de convection
doit démarrer également. La grille
d’aération laissera alors passer de l’air
chaud.
6.3 Allumer l’appareil pour la circulation d’air
• Réglez le commutateur sur la position été. L’appareil fera
constamment circuler l’air de convection (= air ambiant).
6.4 Éteindre l’appareil
• Réglez le commutateur sur la position “0”.
7. Contrôle final
Pour contrôler que l’appareil fonctionne bien et en toute
sécurité, veuillez procéder comme suit avant d’utiliser
l’appareil.
7.1 Imperméabilité au gaz
Attention Toutes les connections doivent être
étanches au gaz.
! Attention La pression d’alimentation sur la vanne de
contrôle de gaz ne doit pas dépasser 50
mbars.
• Contrôlez les raccords quant à leur imperméabilité au gaz.
• Rendez les raccords étanches au gaz si nécessaire
MANUEL D’INSTALLATION
56
Fig. 11
VIS
(sous la vis de capot)
Fig. 10
Point de test
Point de test
!
!
Pression du brûleur
Régulateur de
pression du brûleur
Pression d’alimentation
