9.2.6 Verbrandingsventilator
Verwijder de klem van de flexibele
verbrandingsgasafvoerleiding.
• Verwijder de flexibele verbrandingsgasafvoerleiding.
• Verwijder de klem waarmee de venturibuis aan de
ventilator is bevestigd.
• Verwijder de venturibuis.
• Maak de luchtslang los van de ventilator (positief
meetpunt).
• Maak de elektrische bedrading los van de ventilator.
• Verwijder de 4 schroeven uit de montageplaat (zie Afb. 6).
• Verwijder de ventilatorconstructie.
• Verwijder de 3 schroeven die de ventilator aan het
montageplaatje bevestigen.
• Verwijder de ventilator.
• Plaats de nieuwe ventilator in omgekeerde volgorde
!Let op - Gebruik nieuwe pakkingen;
- Bevestig de venturibuis met behulp van
hittebestendig dichtingsproduct en de klem;
- Bevestig tevens de flexibele afvoerleiding met
behulp van hittebestendig dichtingsproduct
en de klem;
- Zorg ervoor dat de bedrading vrij ligt van de
convectiekast en de ventilatorbehuizing.
9.2.7 Temperatuurlimietschakelaar (maximum
thermostaat)
Maak de snelkoppelingen van de elektrische verbinding los.
• Verwijder de 2 schroeven uit de montageplaat (zie Afb. 19
van Power Flue 12/16kW).
!Tip Alleen voor Power Flue 7kW:
- Verwijder de 2 schroeven op het
bedieningspaneel (zie Afb. 11);
- Breng het paneel iets omhoog;
- Verwijder de bovenste schroef uit de
montageplaat.
Verwijder de schakelaar.
• Plaats de nieuwe schakelaar in omgekeerde volgorde.
!Let op Voor de Power Flue 16kW worden 2
afstandsbussen en een pakking gebruikt.
9.2.8 Schakelaar convectieventilator
Maak de snelkoppelingen van de elektrische verbinding los.
• Verwijder de 2 schroeven op de montageplaat (zie Afb.
19);
!Tip Alleen voor Power Flue 7kW:
- Verwijder de 2 schroeven op het
bedieningspaneel (zie Afb. 11);
- Breng het paneel iets omhoog;
- Verwijder de bovenste schroef uit de
montageplaat.
Verwijder de schakelaar.
• Plaats de nieuwe schakelaar in omgekeerde volgorde.
9.2.9 Thermostaat
Verwijder de 2 schroeven op het bedieningspaneel (zie
Afb. 11).
• Breng het bedieningspaneel iets omhoog.
• Verwijder de thermostaat.
• Maak de bedrading los.
• Plaats de nieuwe thermostaat in omgekeerde volgorde.
INSTALLATIEHANDLEIDING
38

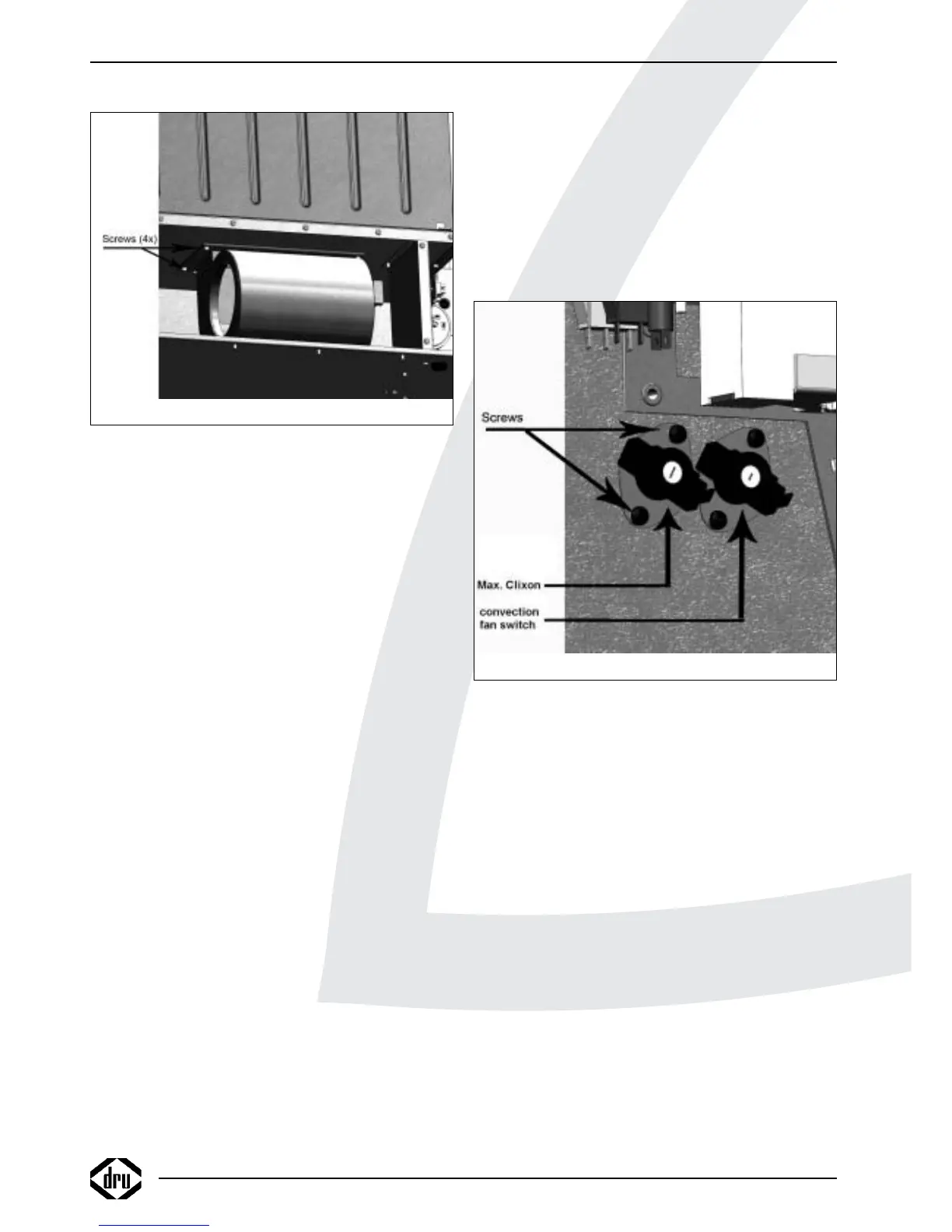

Fig. 18
Fig. 19
