automatique sur la vanne de contrôle du gaz ; la vis
inférieure fixe le couvercle)
• Retirez le couvercle.

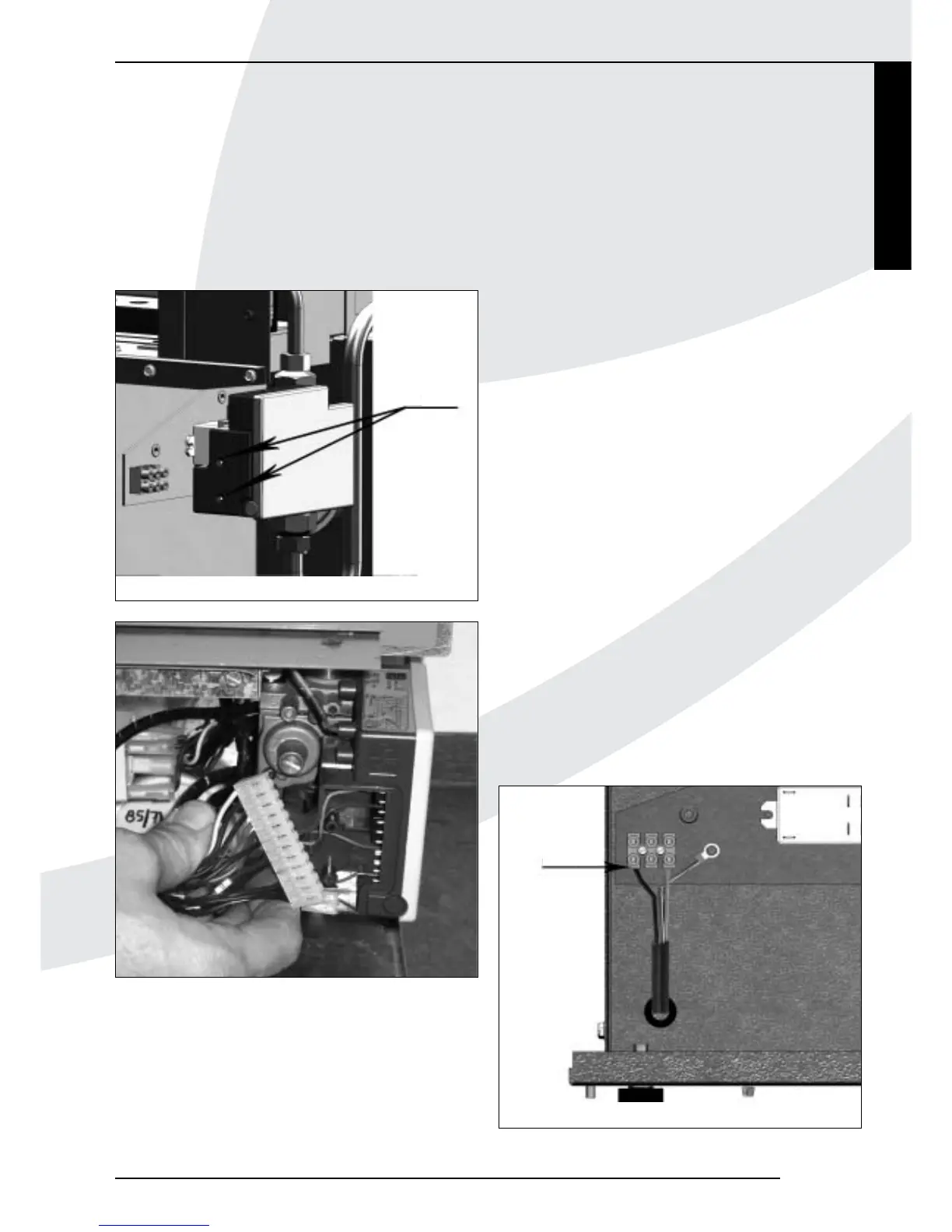

• Sortez les 2 connecteurs hors de la séquence d’allumage
automatique (voir la fig. 16).
• Sortez le câble d’allumage.
• Retirez la séquence d’allumage automatique en la retirant
par le devant de l’appareil.
• Placez la nouvelle séquence d’allumage automatique dans
l’ordre inverse.
! Attention - Placez la séquence d’allumage
automatique de manière à ce que le
connecteur soit à nouveau raccordé ;
- Évitez que le câblage ne se coince sous
le couvercle.
9.2.4 Vanne de contrôle de gaz
• Retirez la séquence d’allumage automatique tel que décrit
dans la section 9.2.3 ci-dessus.
• Retirez le bouchon d’allumage.
• Retirez le joint autour de la broche d’électrode.
• Dévissez les 4 vis des plaques de couverture autour du
conduit à gaz et de la broche d’électrode (voir la fig. 9).
• Retirez les plaques de couverture.
• Dévissez le raccord en cuivre du conduit à gaz sous la
broche d’électrode.
• Dévissez le raccord en cuivre du conduit à gaz sur la
vanne de contrôle du gaz.
• Déconnectez le câble de terre.
• Retirez la vanne de contrôle de gaz.
• Déconnectez les bagues filetées de réduction (en haut et
en bas) de la vanne de contrôle de gaz.
• Connectez les bagues filetées de réduction à la nouvelle
vanne de contrôle de gaz.
! Attention Utilisez de nouveaux joints toriques
lorsque vous montez les bagues filetées de
réduction.
• Placez la vanne de contrôle de gaz dans l’ordre inverse.
• Adaptez la pression du brûleur tel que décrit dans la
section 7.2
• Effectuez un contrôle final tel que décrit au chapitre 7.
9.2.5 Ventilateur de convection
• Sur l’appareil, déconnectez le câblage électrique du
ventilateur de convection (voir la fig. 17).
• Retirez les vis de la plaque de couverture inférieure à
l’avant de l’appareil.
• Retirez cette plaque.
• Retirez le câble électrique des colliers de câbles.
• Retirez les 4 vis des chapeaux de douille qui sont utilisées
pour monter le ventilateur (voir la fig. 18).
• Retirez le ventilateur.
• Placez le nouveau ventilateur dans l’ordre inverse.
MANUEL D’INSTALLATION
59
Fig. 17
vis
Fig. 15
Fig. 16
Vis
