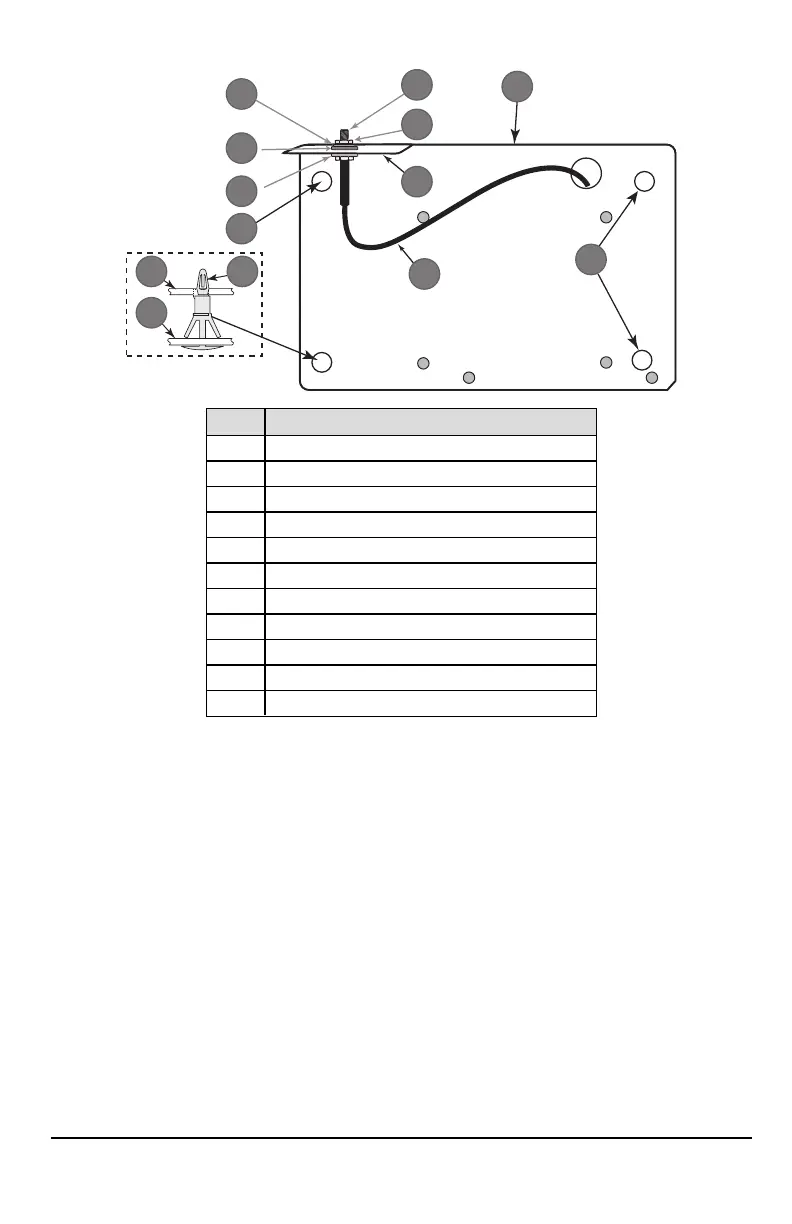

Figure 1:Support de montage du communicateur
Élément Description
1 Tige filetée d’antenne extérieure
2 Écrou en laiton
3 Rondelle en laiton
4 Rondelle en nylon (plate)
5 Onglet de fixation d’antenne
6 Rondelle en nylon à douille (rondelle plate plus épaisse)
7 Câble d’antenne
8 Trous de fixation
9 Plaque de fixation
10 Carte du communicateur
11 Entretoise
2.
Installez le communicateur dans la centrale:
a.
reliez une extrémité du câble PC-LINK à l’adaptateur PCLINK_2 de la centrale (le fil rouge doit être relié à la
borne sur le côté droit de l’adaptateurPCLINK_2 de la centrale (voir Figure3)).
b. Insérez le communicateur assemblé dans la centrale.
REMARQUE: Assurez-vous que le point de branchement fileté de l’antenne estvisible par le trou défonçable
situé en haut à droite de la centrale.
c. Placez la rondelle en nylon avec bague (rondelle plate épaisse) sur la partie filetée du câble d’antenne. Insérez
la partie filetée par le trou défonçable de support d’antenne situé en haut à droite de la centrale.
d. Placez la deuxième rondelle en nylon (plate), puis la rondelle et l’écrou en laiton, sur la partie filetée du câble, à
l’extérieur de la centrale. Serrez l’ensemble à la main uniquement (vissez avec les doigts; ne serrez pas exces-
sivement l’ensemble antenne).
e.
Positionnez le trou de vis sur la paroi droite de la centrale. Voir la figure2 «vis». Alignez le communicateur
assemblé avec la paroi latérale de la centrale et,à l’aide de la vis fournie, fixez le support de montage sur la cen-
trale.
f. Reliez l’autre extrémité du câble PC-LINK au communicateur (le fil rouge doit être relié à la borne sur le côté
droit de l’adaptateurPC-LINK du communicateur (voir Figure3)).
g. En appuyant légèrement (uniquement avec les doigts), reliez l’antenne fouet blanche quadribande fournie au
point de branchement fileté de l’antenne situé en haut de la centrale.
