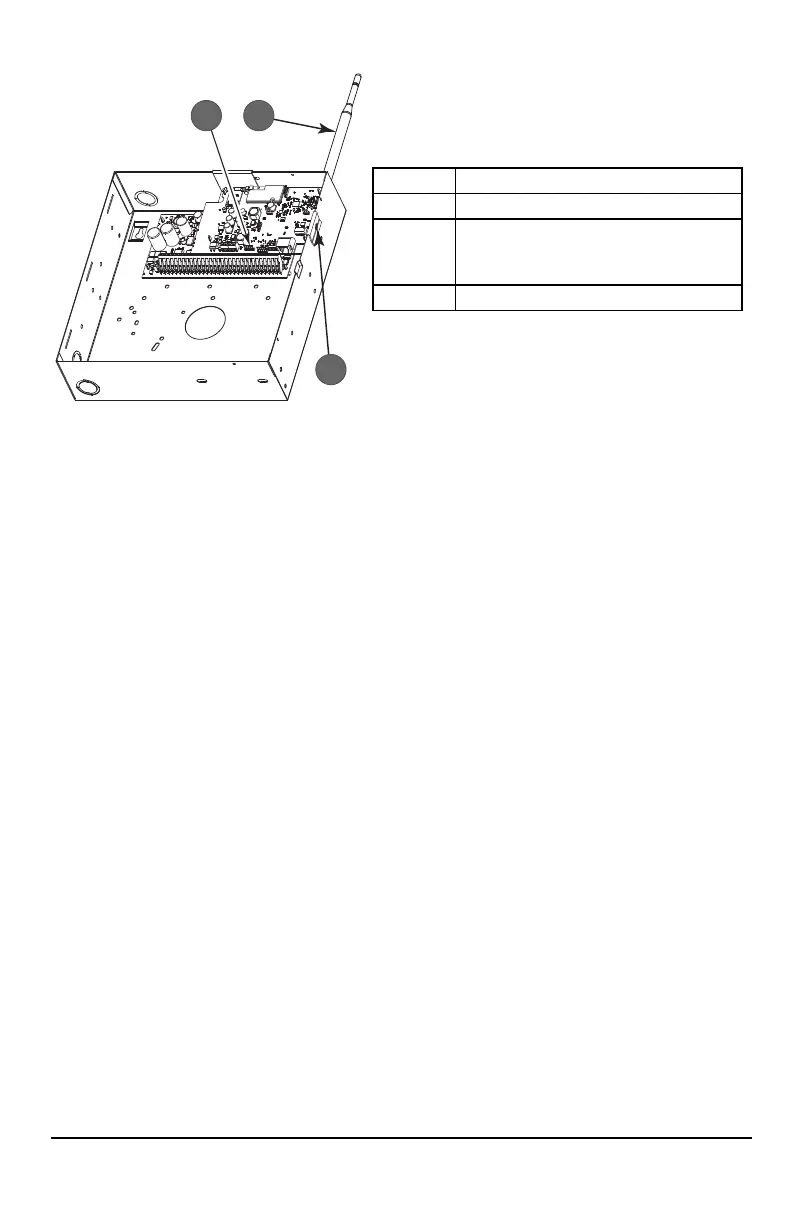

Figure 2:Centrale HS2016/2016-4/2032/2064/2128
Élément Description
1 Connecteur du câble PC-Link
2
Antenne fouet quadribande - Exercez une légère
pression pour fixer l’antenne avec les doigts
uniquement.
3 vis
AVERTISSEMENT! - Les modules 3G2080(R)E/TL2803G(R)E/LE2080(R)/TL280LE(R) sont de puissance limitée. Ne
faites pas passer de câblage par-dessus les circuits imprimés. Maintenez une séparation de 25,4mm (1pouce)
entre les circuits imprimés et le câblage. Une séparation d’au minimum 7 mm (¼”) doit être maintenue en tous points
entre les câblages de puissance non limitée et ceux de puissance limitée.
3.
Pour brancher électriquement le communicateur à la centrale, effectuez les étapes suivantes (Voir Figure3):
a.
débranchez les connexions de l’alimentation secteur et de la batterie de la centrale, puis débranchez la ligne du
téléphone.
b.
Vérifiez que la carte SIM est bien insérée dans son support et qu’elle est verrouillée.
4.
Installez le câble réseau (modèlesTLXXXXuniquement). Faites passer le câble Ethernet CAT5 par l’arrière de la cen-
trale et branchez-le sur la prise RJ45 du communicateur.
5.
Établissez la connexion RS-232 (modèles R uniquement).
REMARQUE: Avant de quitter les locaux, les lignes de communication Ethernet doivent d’abord être connectées à un dis-
positifNID agréé (qui convient aux autoritéslocales). Tous les câblages doivent être effectués dans le respect des
normes électriques locales.
29
