Signal Connection to External Devices
DS1104 Hardware Installation and Configuration March 2004
133
▲
■■■■■■■■■■I
▲■■■■■■■■■■■■■■■
Connecting Encoders
General To allow proper operation, do not connect the outputs of your
encoder to an AC-coupling network. The input signals must be DC
signals.
Encoder providing
differential RS422
signals

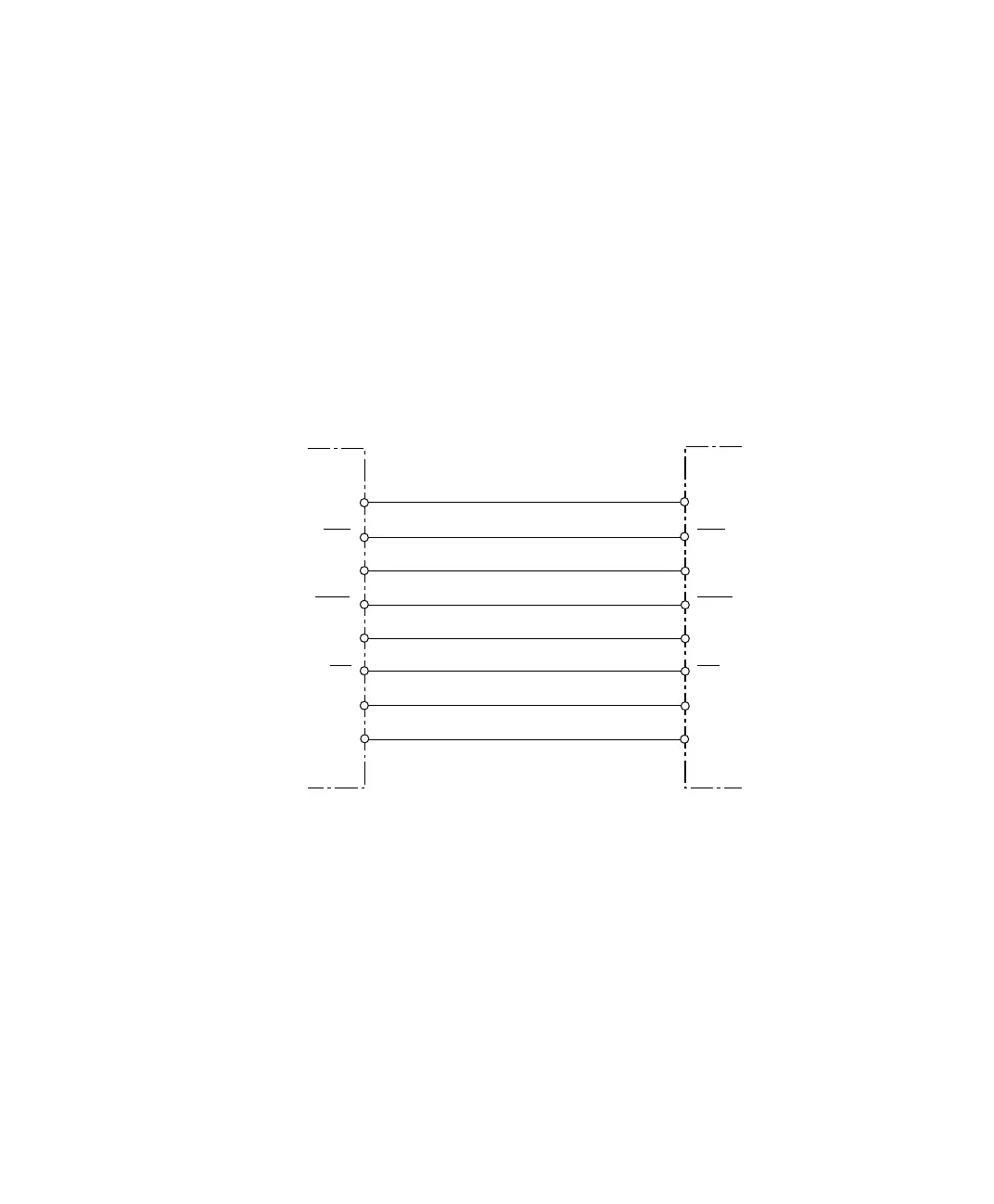

Connect encoders that provide differential RS422 signals to the
DS1104 as shown in the illustration below.
GND
Incremental encoder
output
DS1104
GND
PHI0 PHI0
PHI90
IDXIDX
PHI90
VSupply
VCC
PHI0
PHI90
IDX IDX
PHI90
PHI0
