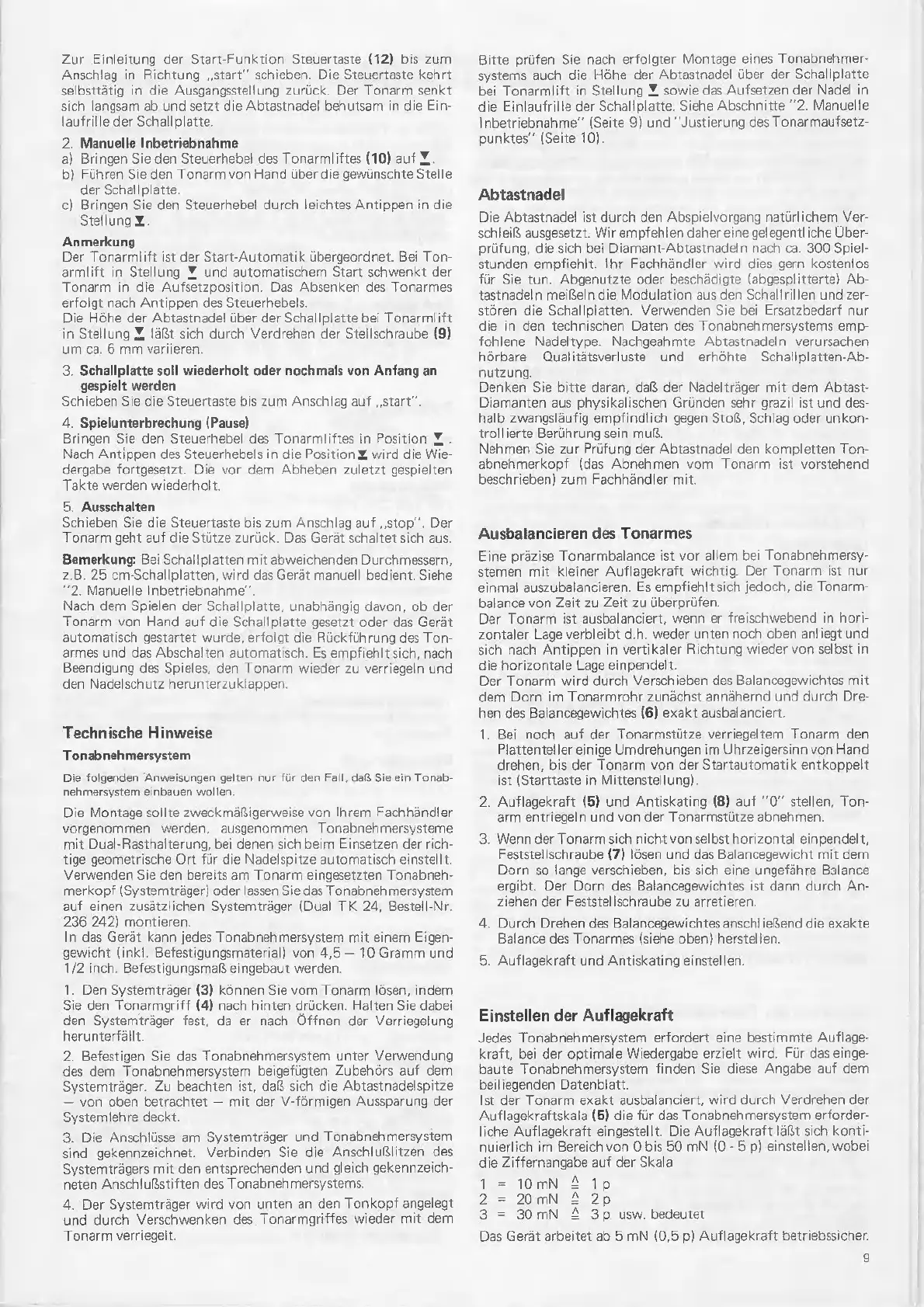

Zur Einleitung der Start-Funktion Steuertaste (12) bis zum
Anschlag in Richtung „start schieben. Die Steuertaste kehrt
selbsttätig in die Ausgangsstellung zurück. Der Tonarm senkt
sich langsam ab und setzt die Abtastnadel behutsam in die Ein-
laufrille der Schallplatte.
2. Manuelle Inbetriebnahme
a) Bringen Sie den Steuerhebel des Tonarmliftes (10) auf X.
b) Führen Sie den Tonarm von Hand über die gewünschte Stelle
der Schallplatte
c) Bringen Sie den Steuerhebel durch leichtes Antippen in die
Stellung $
‚Anmerkung
Der Tonarmlift ist der Start-Automatik übergeordnet. Bei Ton-
armlift in Stellung Y und automatischem Start schwenkt der
Tonarm in die Aufsetzposition. Das Absenken des Tonarmes
erfolgt nach Antippen des Steuerhebels.
Die Höhe der Abtastnadel über der Schallplatte bei Tonarmlift
in Stellung X läßt sich durch Verdrehen der Stellschraube (9)
um ca. 6 mm variieren.
3. Schallplatte soll wiederholt oder nochmals von Anfang an
gespielt werden
Schieben Sie die Steuertaste bis zum Anschlag auf , start”
4. Spielunterbrechung (Pause)
Bringen Sie den Steuerhebel des Tonarmliftes in Position Y
Nach Antippen des Steuerhebels in die Position Z wird die Wie-
dergabe fortgesetzt. Die vor dem Abheben zuletzt gespielten
Takte werden wiederholt.
5. Ausschalten
Schieben Sie die Steuertaste bis zum Anschlag auf stop". Der
Tonarm geht auf die Stütze zurück. Das Gerät schaltet sich aus.
Bemerkung: Bei Schallplatten mit abweichenden Durchmessern,
z.B. 25 cm-Schallplatten, wird das Gerät manuell bedient. Siehe
“2. Manuelle Inbetriebnahme‘.
Nach dem Spielen der Schallplatte, unabhängig davon, ob der
Tonarm von Hand auf die Schallplatte gesetzt oder das Gerät
automatisch gestartet wurde, erfolgt die Rückführung des Ton-
armes und das Abschalten automatisch. Es empfiehlt sich, nach
Beendigung des Spieles, den Tonarm wieder zu verriegeln und
den Nadelschutz herunterzuklappen.
Technische Hinweise
Tonabnehmersystem
Die folgenden Anweisungen gelten nur für den Fall, daß Sie ein Tonab-
nehmersystem einbauen wollen.
Die Montage sollte zweckmäßigerweise von Ihrem Fachhändler
vorgenommen werden, ausgenommen Tonabnehmersysteme
mit Dual-Rasthalterung, bei denen sich beim Einsetzen der rich-
tige geometrische Ort für die Nadelspitze automatisch einstellt.
Verwenden Sie den bereits am Tonarm eingesetzten Tonabneh-
merkopf (Systemträger) oder lassen Sie das Tonabnehmersystem
auf einen zusätzlichen Systemträger (Dual TK 24, Bestell-Nr.
236 242) montieren.
In das Gerät kann jedes Tonabnehmersystem mit einem Eigen-
gewicht (inkl. Befestigungsmaterial) von 4,5 — 10 Gramm und
1/2 inch. Befestigungsmaß eingebaut werden.
1. Den Systemträger (3) können Sie vom Tonarm lösen, indem
Sie den Tonarmgriff (4) nach hinten drücken. Halten Sie dabei
den Systemträger fest, da er nach Öffnen der Verriegelung
herunterfallt.
2. Befestigen Sie das Tonabnehmersystem unter Verwendung
des dem Tonabnehmersystem beigefügten Zubehörs auf dem
Systemträger. Zu beachten ist, daß sich die Abtastnadelspitze
— von oben betrachtet — mit der V-förmigen Aussparung der
Systemlehre deckt.
3. Die Anschlüsse am Systemträger und Tonabnehmersystem
sind gekennzeichnet. Verbinden Sie die Anschlußlitzen des
Systemträgers mit den entsprechenden und gleich gekennzeich-
neten Anschlußstiften des Tonabnehmersystems.
4. Der Systemträger wird von unten an den Tonkopf angelegt
und durch Verschwenken des Tonarmgriffes wieder mit dem
Tonarm verriegelt
Bitte prüfen Sie nach erfolgter Montage eines Tonabnehmer-
systems auch die Höhe der Abtastnadel über der Schallplatte
bei Tonarmlift in Stellung X sowie das Aufsetzen der Nadel in
die Einlaufrille der Schallplatte. Siehe Abschnitte "2. Manuelle
Inbetriebnahme” (Seite 9) und ‘‘Justierung des Tonarmaufsetz-
punktes” (Seite 10).
Abtastnadel
Die Abtastnadel ist durch den Abspielvorgang natürlichem Ver-
schleiß ausgesetzt. Wir empfehlen daher eine gelegentliche Über-
prüfung, die sich bei Diamant-Abtastnadeln nach ca. 300 Spiel-
stunden empfiehlt. Ihr Fachhändler wird dies gern kostenlos
für Sie tun. Abgenutzte oder beschädigte (abgesplitterte) Ab-
tastnadeln meißeln die Modulation aus den Schallrillen und zer-
stören die Schallplatten. Verwenden Sie bei Ersatzbedarf nur
die in den technischen Daten des Tonabnehmersystems emp-
fohlene Nadeltype. Nachgeahmte Abtastnadeln verursachen
hörbare Qualitätsverluste und erhöhte Schallplatten-Ab-
nutzung.
Denken Sie bitte daran, daß der Nadelträger mit dem Abtast-
Diamanten aus physikalischen Gründen sehr grazil ist und des-
halb zwangsläufig empfindlich gegen Stoß, Schlag oder unkon-
trollierte Berührung sein muß.
Nehmen Sie zur Prüfung der Abtastnadel den kompletten Ton-
abnehmerkopf (das Abnehmen vom Tonarm ist vorstehend
beschrieben) zum Fachhändler mit.
Ausbalancieren des Tonarmes
Eine präzise Tonarmbalance ist vor allem bei Tonabnehmersy-
stemen mit kleiner Auflagekraft wichtig. Der Tonarm ist nur
einmal auszubalancieren. Es empfiehlt sich jedoch, die Tonarm-
balance von Zeit zu Zeit zu überprüfen
Der Tonarm ist ausbalanciert, wenn er freischwebend in hori-
zontaler Lage verbleibt d.h. weder unten noch oben anliegt und
sich nach Antippen in vertikaler Richtung wieder von selbst in
die horizontale Lage einpendelt.
Der Tonarm wird durch Verschieben des Balancegewichtes mit
dem Dorn im Tonarmrohr zunächst annähernd und durch Dre-
hen des Balancegewichtes (6) exakt ausbalanciert.
1. Bei noch auf der Tonarmstütze verriegeltem Tonarm den
Plattenteller einige Umdrehungen im Uhrzeigersinn von Hand
drehen, bis der Tonarm von der Startautomatik entkoppelt
ist (Starttaste in Mittenstellung)
2. Auflagekraft (5) und Antiskating (8) auf “0” stellen, Ton-
arm entriegeln und von der Tonarmstütze abnehmen.
3. Wenn der Tonarm sich nicht von selbst horizontal einpendelt,
Feststellschraube (7) lösen und das Balancegewicht mit dem
Dorn so lange verschieben, bis sich eine ungefähre Balance
ergibt. Der Dorn des Balancegewichtes ist dann durch An-
ziehen der Feststellschraube zu arretieren.
4. Durch Drehen des Balancegewichtes anschließend die exakte
Balance des Tonarmes (siehe oben) herstellen.
5. Auflagekraft und Antiskating einstellen.
Einstellen der Auflagekraft
Jedes Tonabnehmersystem erfordert eine bestimmte Auflage-
kraft, bei der optimale Wiedergabe erzielt wird. Für das einge-
baute Tonabnehmersystem finden Sie diese Angabe auf dem
beiliegenden Datenblatt.
Ist der Tonarm exakt ausbalanciert, wird durch Verdrehen der
Auflagekraftskala (5) die für das Tonabnehmersystem erforder-
liche Auflagekraft eingestellt. Die Auflagekraft läßt sich konti-
nuierlich im Bereich von O bis 50 mN (0 - 5 p) einstellen, wobei
die Ziffernangabe auf der Skala
1 10mN 2 1p
2 = 20mN 2 2p
3 = 30 mN 3p usw. bedeutet
Das Gerät arbeitet ab 5 mN (0,5 p) Auflagekraft betriebssicher.
9
