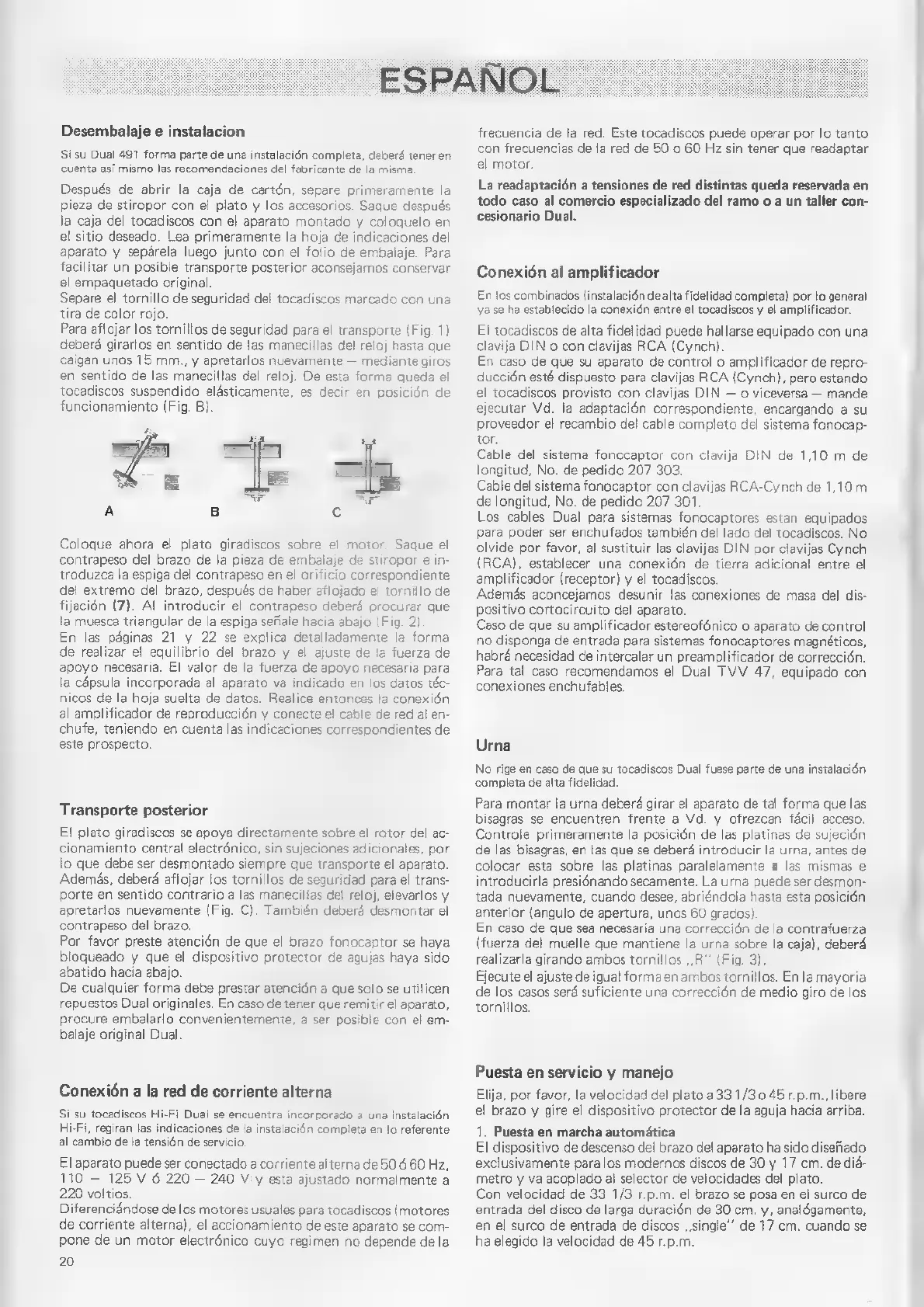

ESPANOL
Desembalaje
e
instalacion
Si
su
Dual
491
forma
parte
de
una
instalación
completa,
deberá
tener
en
cuenta
asf
mismo
las
recomendaciones
del
fabricante
de
la
misma.
Después
de
abrir
la
caja
de
cartón,
separe
primeramente
la
pieza
de
stiropor
con
el
plato
y
los
accesorios.
Saque
despućs
la
caja
del
tocadiscos
con
el
aparato
montado
y
coloquelo
en
el
sitio
deseado.
Lea
primeramente
la
hoja
de
indicaciones
del
aparato
y
sepárela
luego junto
con
el
folio
de
embalaje.
Para
facilitar
un
posible
transporte
posterior
aconsejamos
conservar
el
empaquetado
original.
Separe
el
tornillo
de
seguridad
del
tocadiscos
marcado
con una
tira
de
color
rojo.
Para
aflojar
los
tornillos
de
seguridad
para
el
transporte
(Fig.
1)
deberé
girarlos
en
sentido
de
las
manecillas
del
reloj
hasta
que
caigan
unos
15
mm.,
y
apretarlos
nuevamente
mediante
giros
en
sentido
de
las
manecillas
del
reloj.
De
esta
forma
queda
el
tocadiscos
suspendido
elásticamente,
es
decir
en
posición
de
funcionamiento
(Fig.
B).
d D
A
`
Coloque
ahora
el
plato
giradiscos
sobre
el
motor.
Saque
el
contrapeso
del
brazo
de
la
pieza
de
embalaje
de
stiropor
e
in-
troduzca
la
espiga
del
contrapeso
en
el
orificio
correspondiente
del
extremo
del
brazo,
después
de
haber
aflojado
el
tornillo
de
fijación
(7).
Al
introducir
el
contrapeso
deberá
procurar
que
la
muesca
triangular
de
la
espiga
sefiale
hacia
abajo
(Fig.
2)
En
las
päginas
21
y
22
se
explica
detalladamente
la
forma
de
realizar
el
equilibrio
del
brazo
y
el
ajuste
de
la
fuerza
de
apoyo
necesaria.
El
valor
de
la
fuerza
de
apoyo
necesaria
para
la
cápsula
incorporada
al
aparato
va
indicado
en
los
datos
téc-
nicos
de
la
hoja
suelta
de
datos.
Realice
entonces
la
conexión
al
amplificador
de
reproducción
y
conecte
el
cable
de
red
al
en-
chufe,
teniendo
en
cuenta
las
indicaciones
correspondientes
de
este
prospecto.
Transporte
posterior
El
plato
giradiscos
se
apoya
directamente
sobre
el
rotor
del
ac-
cionamiento
central
electrónico,
sin
sujeciones
adicionales,
por
lo
que
debe
ser
desmontado
siempre
que
transporte
el
aparato.
Además,
deberá
aflojar
los
tornillos
de
seguridad
para
el
trans-
porte
en
sentido
contrario
a
las
manecillas
del
reloj,
elevarlos
y
apretarlos
nuevamente
(Fig.
C).
También
deberá
desmontar
el
contrapeso
del
brazo.
Por
favor
preste
atención
de
que
el
brazo
fonocaptor
se
haya
bloqueado
y
que
el
dispositivo
protector
de
agujas
haya
sido
abatido
hacia
abajo.
De
cualquier
forma
debe
prestar
atención
a
que
solo
se
utilicen
repuestos
Dual
originales.
En
caso
de
tener
que
remitirel
aparato,
procure
embalarlo
convenientemente,
a
ser
posible
con
el
em-
balaje
original
Dual
Conexión
a
la
red
de
corriente
alterna
Si
su
tocadiscos
Hi-Fi
Dual
se
encuentra
incorporado
a
una
instalación
Hi-Fi,
regiran
las
indicaciones
de
la
instalación
completa
en
lo
referente
al
cambio
de
la
tensión
de
servicio.
El
aparato
puede
ser
conectado
a
corriente
alterna
de 50
660
Hz,
110
125
V
6
220
240
V
y
esta
ajustado
normalmente
a
220
voltios.
Diferenciándose
de
los
motores
usuales
para
tocadiscos
(motores
de
corriente
alterna),
el
accionamiento
de
este
aparato
se
com-
pone
de
un
motor
electrónico
cuyo
regimen
no
depende
de
la
20
frecuencia
de
la
red.
Este
tocadiscos
puede
operar
por
lo
tanto
con
frecuencias
de
la
red
de
50
o
60
Hz
sin
tener
que
readaptar
el
motor.
La
readaptación
a
tensiones
de
red
distintas
queda
reservada
en
todo
caso
al
comercio
especializado
del
ramo
o
a
un
taller
con-
cesionario
Dual.
Conexión
al
amplificador
En
los
combinados
(instalación
de
alta
fidelidad
completa)
por
lo
general
ya
se
ha
establecido
la
conexión
entre
el
tocadiscos
y
el
amplificador.
El
tocadiscos
de
alta
fidelidad
puede
hallarse
equipado
con
una
clavija
DIN
o
con
clavijas
RCA
(Cynch).
En
caso
de
que
su
aparato
de
control
o
amplificador
de
repro-
ducción
esté
dispuesto
para
clavijas
RCA
(Cynch),
pero
estando
el
tocadiscos
provisto
con
clavijas
DIN
o
viceversa
mande
ejecutar
Vd.
la
adaptación
correspondiente,
encargando
a
su
proveedor
el
recambio
del
cable
completo
del
sistema
fonocap-
tor.
Cable
del
sistema
fonocaptor
con
clavija
DIN
de
1,10
m
de
longitud,
No.
de
pedido
207
303.
Cable
del
sistema
fonocaptor
con
clavijas
RCA-Cynch
de
1,10
m
de
longitud,
No.
de
pedido
207
301.
Los
cables
Dual
para
sistemas
fonocaptores
estan
equipados
para
poder
ser
enchufados
también
del
lado
del
tocadiscos.
No
olvide
por
favor,
al
sustituir
las
clavijas
DIN
por
clavijas
Cy
nch
(RCA),
establecer
una
conexión
de
tierra
adicional
entre
el
amplificador
(receptor)
y
el
tocadiscos.
Además
aconcejamos
desunir
las
conexiones
de
masa
del
dis-
positivo
cortocircuito
del
aparato.
Caso
de
que
su
amplificador
estereofónico
o
aparato
de
control
no
disponga
de
entrada
para
sistemas
fonocaptores
magnéticos,
habrá
necesidad
de
intercalar
un
preamplificador
de
corrección.
Para
tal
caso
recomendamos
el
Dual
TVV
47,
equipado
con
conexiones
enchufables.
Urna
No
rige
en
caso
de
que
su
tocadiscos
Dual
fuese parte
de
una
instalación
completa
de
alta
fidelidad.
Para
montar
la
urna
deberá
girar
el
aparato
de
tal
forma
que
las
bisagras
se
encuentren
frente
a
Vd.
y
ofrezcan
fácil
acceso.
Controle
primeramente
la
posición
de
las
platinas
de
sujeción
de
las
bisagras,
en
las
que
se
deberá
introducir
la
urna,
antes
de
colocar
esta
sobre
las
platinas
paralelamente
a
las
mismas
e
introducirla
presiónando
secamente.
La
urna
puede
ser
desmon-
tada
nuevamente,
cuando
desee,
abriéndola
hasta
esta
posición
anterior
(angulo
de
apertura,
unos
60
grados)
En
caso
de
que
sea
necesaria
una
corrección
de
la
contrafuerza
(fuerza
del
muelle
que
mantiene
la
urna
sobre
la
caja),
deberá
realizarla
girando
ambos
tornillos
,,R”
(Fig.
3).
Ejecute
el
ajuste
de
igual
forma
en
ambos
tornillos.
En
la
mayoria
de
los
casos
será
suficiente
una
corrección
de
medio
giro
de
los
tornillos.
Puesta
en
servicio
y
manejo
Elija,
por
favor,
la
velocidad
del
plato
a33
1/30
45
r.p.m.,
libere
el
brazo
y
gire
el
dispositivo
protector
de
la
aguja
hacia
arriba.
1.
Puesta
en
marcha
automática
El
dispositivo
de
descenso
del
brazo
del
aparato
ha
sido
diseñado
exclusivamente
para
los
modernos
discos
de
30
y
17
cm.
de
diá-
metro
y
va
acoplado
al
selector
de
velocidades
del
plato.
Con
velocidad
de
33
1/3
r.p.m.
el
brazo
se
posa
en
el
surco
de
entrada
del
disco
de
larga
duración
de
30
cm.
y,
analógamente,
en
el
surco
de
entrada
de
discos
singe"
de
17
cm.
cuando
se
ha
elegido
la
velocidad
de
45
r.p.m.
