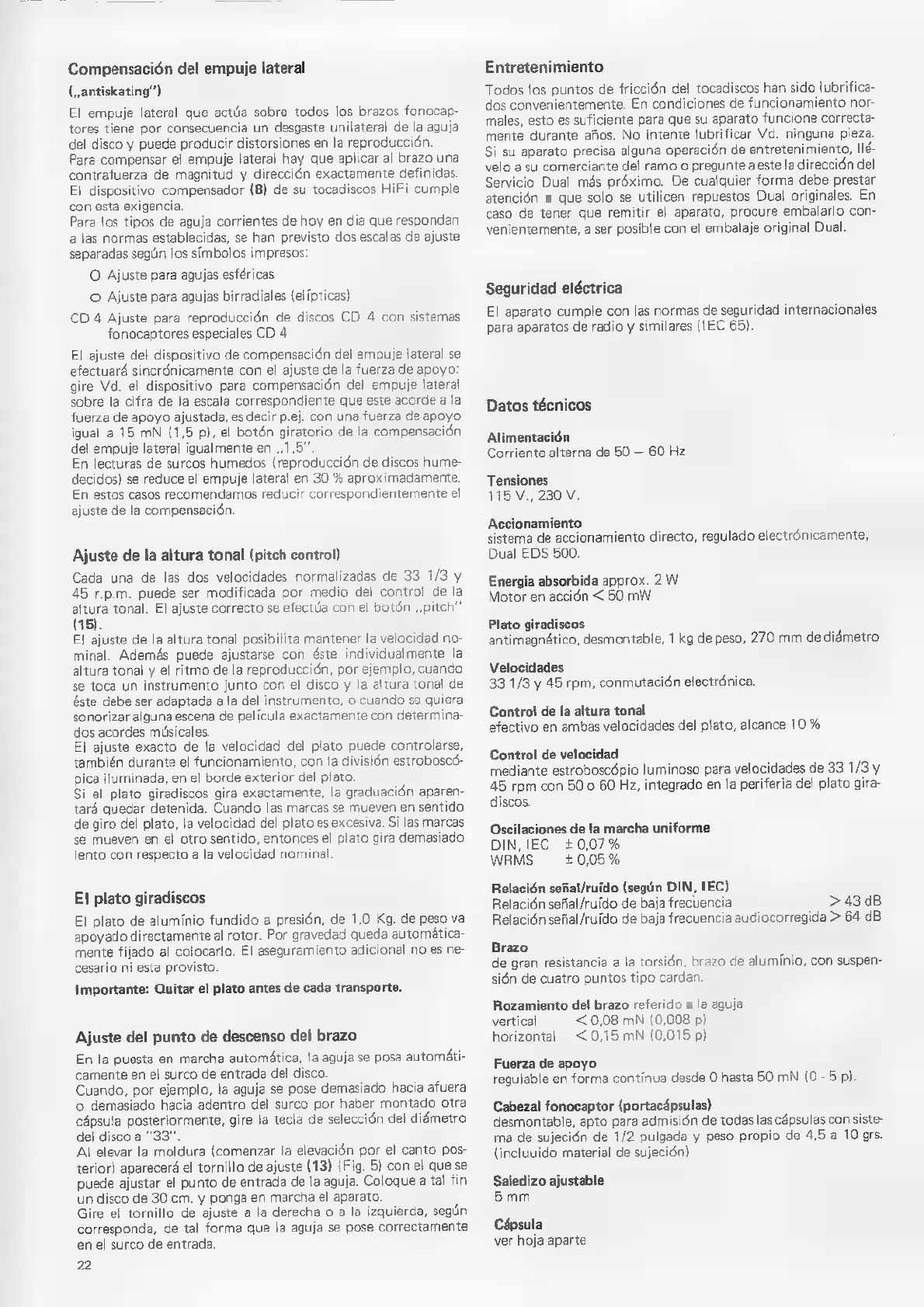

Compensaciön del empuje lateral
(„antiskating”)
El empuje lateral que actúa sobre todos los brazos fonocap-
tores
tiene
por
consecuencia
un
desgaste
unilateral
de
la
aguja
del disco y puede producir distorsiones en la reproducción.
Para compensar el empuje lateral hay que aplicar al brazo una
contrafuerza de magnitud y dirección exactamente definidas.
El
dispositivo
compensador
(8)
de
su
tocadiscos
HiFi
cumple
con esta exigencia.
Para los tipos de aguja corrientes de hoy en dia que respondan
a las normas establecidas, se han previsto dos escalas de ajuste
separadas según los símbolos impresos:
O Ajuste para agujas esféricas
O Ajuste para agujas birradiales (elípticas)
CD 4 Ajuste para reproducción de discos CD 4 con sistemas
fonocaptores especiales CD 4
El ajuste del dispositivo de compensación del empuje lateral se
efectuará sincrónicamente con el ajuste de la fuerza de apoyo:
gire Vd. el dispositivo para compensación del empuje lateral
sobre la cifra de la escala correspondiente que este acorde a la
fuerza de apoyo ajustada, es decir p.ej. con una fuerza de apoyo
igual a 15 mN (1,5 p), el botón giratorio de la compensación
del empuje lateral igualmente en ,,1,5"
En lecturas de surcos humedos (reproducción de discos hume-
decidos) se reduce el empuje lateral en 30 % aproximadamente.
En estos casos recomendamos reducir correspondientemente el
ajuste de la compensación.
Ajuste de la altura tonal (pitch control)
Cada
una
de
las
dos
velocidades
normalizadas
de
33
1/3
y
45
r.p.m.
puede
ser
modificada
por
medio
del
control
de
la
altura
tonal.
El
ajuste
correcto
se
efectúa
con
el
botón
,,pitch"
(15).
El
ajuste
de
la
altura
tonal
posibilita
mantener
la
velocidad
no-
minal.
Además
puede
ajustarse
con
éste
individualmente
la
altura
tonal
y
el
ritmo
de
la
reproducción,
por
ejemplo,
cuando
se
toca
un
instrumento
junto
con
el
disco
y
la
altura
tonal
de
éste
debe
ser
adaptada
a
la
del
instrumento,
o
cuando
se
quiera
sonorizar
alguna
escena
de película
exactamente
con
determina-
dos
acordes
músicales.
El ajuste exacto de la velocidad del plato puede controlarse,
también
durante
el
funcionamiento,
con
la
división
estroboscó-
pica iluminada, en el borde exterior del plato.
Si
el
plato
giradiscos
gira
exactamente,
la
graduación
aparen-
tará
quedar
detenida.
Cuando
las
marcas
se
mueven
en sentido
de giro
del
plato,
la
velocidad
del
plato
es
excesiva.
Si
las marcas
se mueven
en
el
otro
sentido,
entonces
el
plato
gira
demasiado
lento
con
respecto
a
la
velocidad
nominal
El plato giradiscos
El
plato
de
alumínio
fundido
a
presión,
de
1,0
Kg.
de
peso
va
apoyado
directamente
al
rotor.
Por
gravedad
queda
automática-
mente
fijado
al
colocarlo.
El
aseguramiento
adicional
no
es
ne-
cesario
ni
esta
provisto.
Importante: Quitar el plato antes de cada transporte.
Ajuste del punto de descenso del brazo
En
la
puesta
en
marcha
automática,
la
aguja
se
posa
autométi-
camente
en
el surco
de
entrada
del
disco.
Cuando,
por
ejemplo,
la
aguja
se
pose
demasiado
hacia
afuera
o
demasiado
hacia
adentro
del
surco
por
haber
montado
otra
cápsula
posteriormente,
gire
la
tecla
de
selección
del
diámetro
del
disco
a "33".
Al
elevar
la
moldura
(comenzar
la
elevación
por
el
canto
pos-
terior)
aparecerá
el
tornillo
de
ajuste
(13)
(Fig.
5)
con
el
que
se
puede
ajustar
el
punto
de
entrada
de
la
aguja.
Coloque
a
tal
fin
un
disco
de
30
cm.
y
ponga
en
marcha
el aparato.
Gire
el
tornillo
de
ajuste
a
la
derecha
o
a
la
izquierda,
según
corresponda,
de
tal
forma
que
la
aguja
se
pose
correctamente
en
el surco
de
entrada
22
Entretenimiento
Todos
los
puntos
de
fricción
del
tocadiscos
han
sido
lubrifica-
dos
convenientemente.
En
condiciones
de
funcionamiento
nor-
males,
esto
es
suficiente
para
que
su
aparato
funcione
correcta-
mente
durante
años.
No
intente
lubrificar
Vd.
ninguna
pieza.
Si
su
aparato
precisa
alguna
operación
de
entretenimiento,
Ilé-
velo
a
su
comerciante
del
ramo
o
pregunte
a
este
la
dirección
del
Servicio
Dual
más
próximo.
De
cualquier
forma
debe
prestar
atención
a
que
solo
se
utilicen
repuestos
Dual
originales.
En
caso
de
tener
que
remitir
el
aparato,
procure
embalarlo
con-
venientemente,
a
ser
posible
con
el embalaje
original
Dual.
Seguridad eléctrica
El aparato cumple con las normas de seguridad internacionales
para aparatos de radio y similares (IEC 65).
Datos técnicos
Alimentación
Corriente alterna de 50 — 60 Hz
Tensiones
115 V., 230 V.
Accionamiento
sistema
de
accionamiento
directo,
regulado
electrönicamente,
Dual EDS 500.
Energia absorbida approx. 2 W
Motor en acción < 50 mW
Plato giradiscos
antimagnótico,
desmontable,
1
kg
de
peso,
270
mm
de
diámetro
Velocidades
33 1/3 y 45 rpm, conmutación electrónica.
Control de la altura tonal
efectivo
en
ambas
velocidades
del
plato,
alcance
10
%
Control de velocidad
mediante
estroboscópio
luminoso
para
velocidades
de
33
1/3
y
45
rpm
con
50
o
60
Hz,
integrado
en
la
periferia
del
plato
gira-
discos.
Oscilaciones de la marcha uniforme
DIN, IEC +0,07%
WRMS + 0,05%
Relación señal/ruido (según DIN, IEC)
Relación
señal/ruído
de
baja
frecuencia
>43
dB
Relación
sefial/ruido
de
baja
frecuencia
audiocorregida
>
64
dB
Brazo
de
gran
resistancia
a
la
torsidn,
brazo
de
aluminio,
con
suspen-
sión de cuatro puntos tipo cardan.
Rozamiento del brazo referido a la aguja
vertical <.0,08 mN (0,008 p)
horizontal <0,15 mN (0,015 p)
Fuerza de apoyo
regulable
en
forma
continua
desde
O
hasta
50
mN
(0-5
p).
Cabezal fonocaptor (portacäpsulas)
desmontable,
apto
para
admisiön
de
todas
las
cäpsulas
con
siste-
ma
de
sujeción
de
1/2
pulgada
y
peso
propio
de
4,5
a
10
grs.
(incluuido
material
de sujeción)
Saledizo ajustable
5mm
Cäpsula
ver hoja aparte
