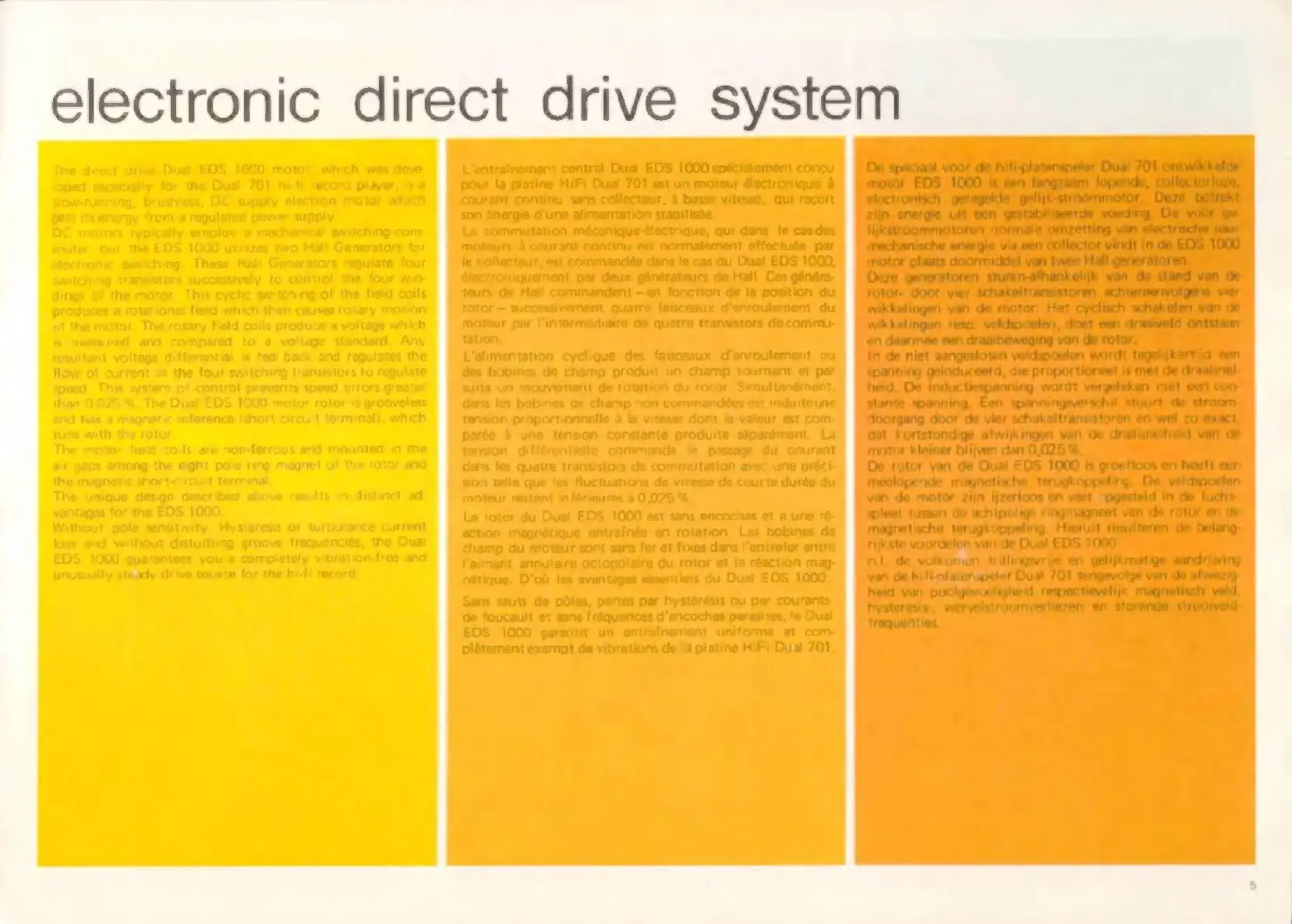

Dual 701 - Electronic Direct Drive System

electronic
direct
drive
system
The direct drive Dual EDS 1000 motor, which was deve-
loped especially for me Dual 701 hi-fi ord
slowe-runrang, brusiess, DC supply electron m
15 its energy from a regulated power supply
DC motors typically employ o mechanical switching com
muter, but the EDS 1000 utilizes two Hall Generators for
electronic switching. These Hall Generators regulate four
switching transistors successively to control the four win
dings of the motor, This cyclic switching of the field coils
produces
a
rotational
field
which
then
causes
rotary
motion
of motor. The rotary field coils product a voltage which
is measured and compared to a vollage standard. Any
resultant voltage differentia! is ted back and regulates the
flow of current in the four switching transistors tà regulate
spend. This system of control prevents speed errors greater
than 0.025 %, The Dual EDS 1000 motor rotor iS grooveless
and has a magnetic inference (short circuit terminal), which
runs with the rotor
The motor field coils are non-ferrous ar) mounted in the
sa
Avr gaos among the eight pole ring magn f the rotor and
the
magnetic
short
root
terminal
The
unique
design
described
above
rests
in
distinct
ad.
vantages for the EDS 1000.
Without pole sensitivity, Hysteresis or turbulance current
loss and without disturbing groove frequencies, the Dual
EDS 1000 guarantees you a compietely vibration-free and
unusually steady drive source for the hi-fi record
L'entrainamoent central Dual EDS 1000 spécialement concu
pour la platino HiFi Dual 701 est un moteur électronique à
Courant continu sans collecteur, à basse vitesse, qui reçoit
son Énergie d'une alimentation stabilise.
La commutation mécanique-électrique, qui dans le css des
moteurs à courant continu est normalement effectuée par
le collecteur, est commandée dans le cas du Dual EDS 1000,
électroniquement par deux générateurs de Hall. Ces génára-
teurs de Hall commandant — en fonction de la position du
rotor — successivement quatre faisceaux d’erwoulernent du
moteur par l'intermédiaire de quatre transistors de commu-
tation,
L'alimentation cyclique des faisoegux d'enroulement ou
des bobines de champ produit un champ tournant et par
suite un mouvement de rotation du rotor. Simultanément,
dans les bobines de champ non commandées est induiteune
tension proportionnelle à la vitesse dont la valeur est com
parte à une tension constante produite shparément. La
tension différentielle commande le passage du courant
dans les quatre transistors de commutation avec une préci-
sion telle que les fluctuations de vitesse de courte durée du
moteur restent inférieures à 0,025 %
Le rotor du Dual EDS 1000 est sans encoches et a une ré-
action magnétique entraînée en rotation. Les bobines de
champ du moteur sont sans fer et fixes dans "entrotur entre
Vaimant annulaire octopolaire du rotor et la réaction mag-
nétique. D'oú les avantages essentiels du Dual EDS 1000
Sans sauts de pòles, pertes nar hystérésis ou par courants
de toucault et sans fréquences d'encoches parasitos, le Dual
EDS 1000 garantit un entrafnement uniforme et com-
plétement exempt de vibrations de la platine HiFi Dux 701
