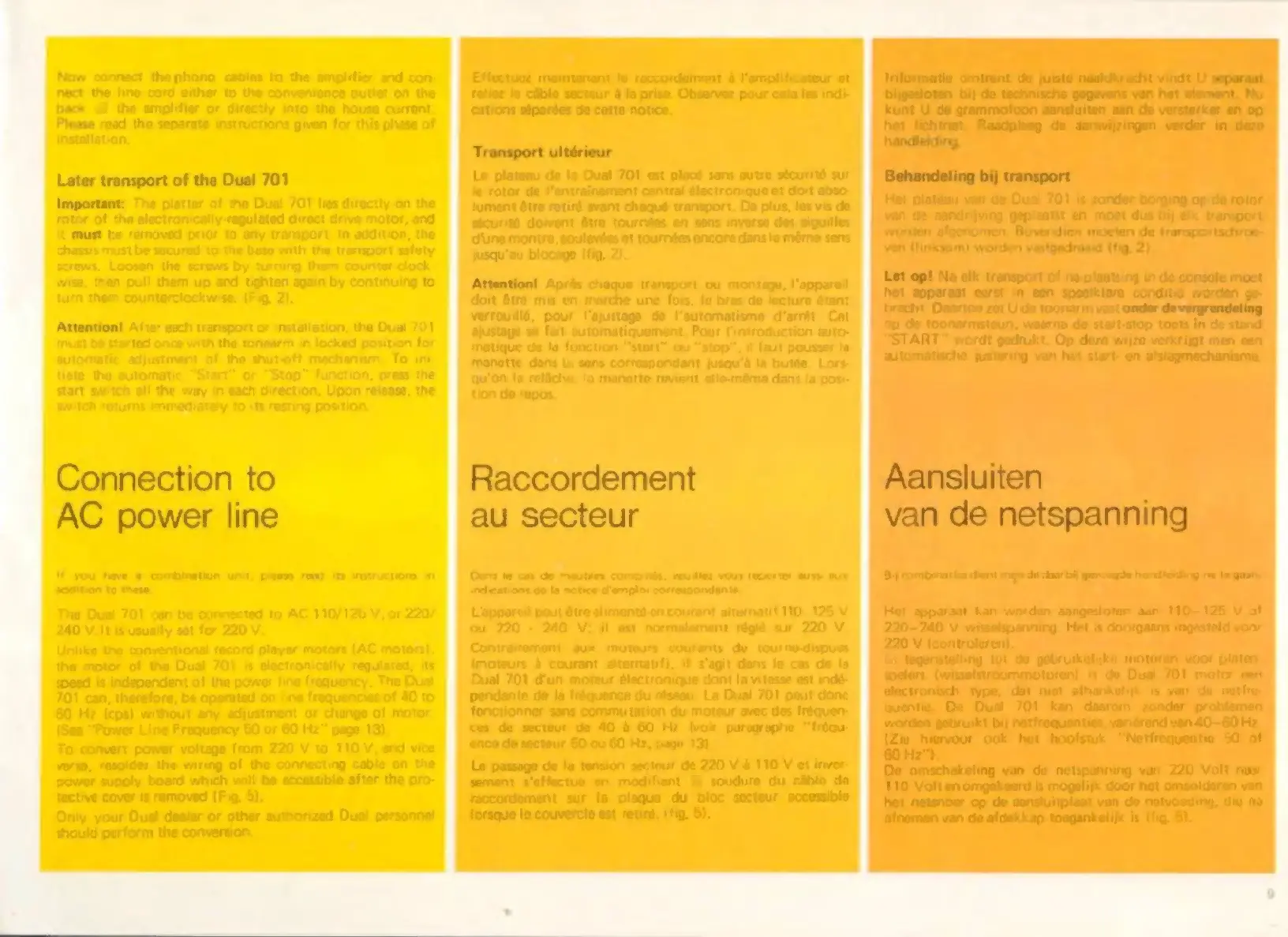

Dual 701 - Connecting to AC Power Supply

connect the phono cables to the amplifier and con:
the line cord either to the convenience outlet on the
af the amplifier or directly into the house current.
read the separate instructions given for this phase of
installation,
Later transport of the Dual 701
Important: The platter of the Dual 701 lies directly on the
rotor of the electronically-regulated diroct drive motor, and
it must be removed prior to any transport In addition, the
chassis must be secured to the base with the transport safely
screws. Loosen the screws by turning them Counter clock
wise, then pull them up and tighten again by continuing to
turn them counterclockwise, (Fig. 21.
Attention! After each transport or installation, the Dual 701
must be started once with the tonearm in locked position for
automatic adjustment of the shutoff mechanism, To ini
tiste the automatic “Start” or “Stop” function, press the
start switch all the way in each direction. Upon release, the
switch returns immediately to its resting position.
Connection to
AC power line
M you have s combination unit, pises reed it» instructions in
sodition to mese,
The Dual 701 can be connected to AC 110/125 V, or 220/
240 V.It is usually set for 220 V.
Unlike the conventional record player motors ¡AC motors}.
the motor of tha Dual 701 is electronically regulated; its
speed
is
independent
of
the
power
line
frequency.
The
Dual
701 can, therefore, be operated on line frequencies of 40 to
60 Hz (eps) without any adjustment or change of motor.
(Sea "Power Line Frequency 50 or 60 Hz” page 13)
To convert power voltage from 220 V to 110 V, and vice
versa, resolder the wiring of the connecting cable on the
power supoly board which will be accessible after the pro-
tective cover is removed (Fig. 5].
Only your Dual dealer or other authorized Dual personnel
should perform the conversion.
Effectuoz maintenant le raccordemant à l'ampliticateur et
feliez le cäble secteur à la prisa. Observer pour cela les indì-
cations sipardes de cette notice.
T Itöri
Le plateau de la Dual 701 est placé sans autre sécurité sur
le rotor de l'entrainement central électronique et doit adso
tument être retiré avant choqué transport. De plus, les vis de
sécurité. doivent être tournées en sens inverse des aiguilles
d'une montre, soulevées et tournées encore dans la même sens
jusqu'au blocage (fig. 2).
Attention! Après chaque transport ou montage, l'appareil
doit &tre mis en merche une fois, le bras de lecture étant
werroudlé, pour l'ajustage de l'autamatisme d'arrát Cet
ajustage se fait automatiquement Pour l'introduction auto-
matique de la fonction "start" ou “stop”, d faut pousser la
manette dans le sons correspondant jusqu'à la butée. Lors-
qu'on la reliche, la manette revient slle-méme dans la posi-
tion de repos.
Raccordement
au secteur
Dons le саз de meubles combinés, veuillez vous reporter usi Dun
indications de la notice d'emploi correspondante.
L'aposreil pout étre alimenté en courant alternatif 110. 125 У
ou 220 - 240 V; il est normalement régió sur 220 V
Contrairement aux moteurs Courants de tourne-dispues
(moteurs à courant alternatif), il s'agit dans le cas de la
Dual 701 d'un moteur électronique dant la vitesse est indé-
pendante de la fréquence du réseau, La Dual 701 peut donc
fonctionner sans commu tation du moteur avec des fréquen-
ces de secteur de 40 à 60 Hz (voir paragraphe "frog:
ence de secteur 50 ou 60 Hz, page 131
La passage de la tension secteur de 220 V à 110 V et inver-
sement s'effectue en modifiant la soudure du cable de
raccordement sur la plaque du bloc secteur accessible
lorsque le couvercle est retiré, (fig. 5).
Informatie omtrent de juiste naakdkracht vindt U
bijgesloten bij de technische gegevens
kunt U de grammofoon eanduiten aan de vernerker en ор
lichtnet. Raadpleeg de aanwijzingen verder in deze
М
Behandeling bij transport
Het plateau van de Dual 701 is zonder borging op de rotor
van de aandrijving geplaatst en moet dus bij elk transport
afgenomen.
Let op! Na elk transport of na plaatsing in de console moet
het apparaat eerst in een speelklare conditie worden go-
bracht. Daartoe zei U de Toonarm vast onder de vergrendeling
op de toonarmsteun, waarna de start-stop toets in de stand
"START" wordt gedrukt. Op deze wijze verkrijgt men sen
automatische justering van het start- en afslagmechanisme.
Aansluiten
van de netspanning
Bij combination diant man de char bij grmecegde handiriding na te quan.
Het apparaat kan worden aangesloten aan 110-125 V of
220-240 V wisselspanning. Het is doorgaans ingesteld voor
220 V (controleren).
In tegenstelling 101 de gebruikelijke motoren voor platen
welers (wisselstroommotoren) is de Dual 701 motor een
electronisch type, dat niet afhankelijk is van du netire
quentie. De Dual 701 kan daarom zonder problemen
worden gebruikt bij nerfrequenties, variërend van 40-50 Hz,
{2ш hiervoor ook het hoofstuk “Nerfrequent 50 af
60 Hz"l.
De omschakeling van de netspanning van 220 Volt nas
110 Volt en omgekeerd is mogelijk door hot omsolderen van
het netsnoer op de aansluitplaat van de netvoeding, die na
afnemen van de afdekkap toegankelijk is (fig. 5).
