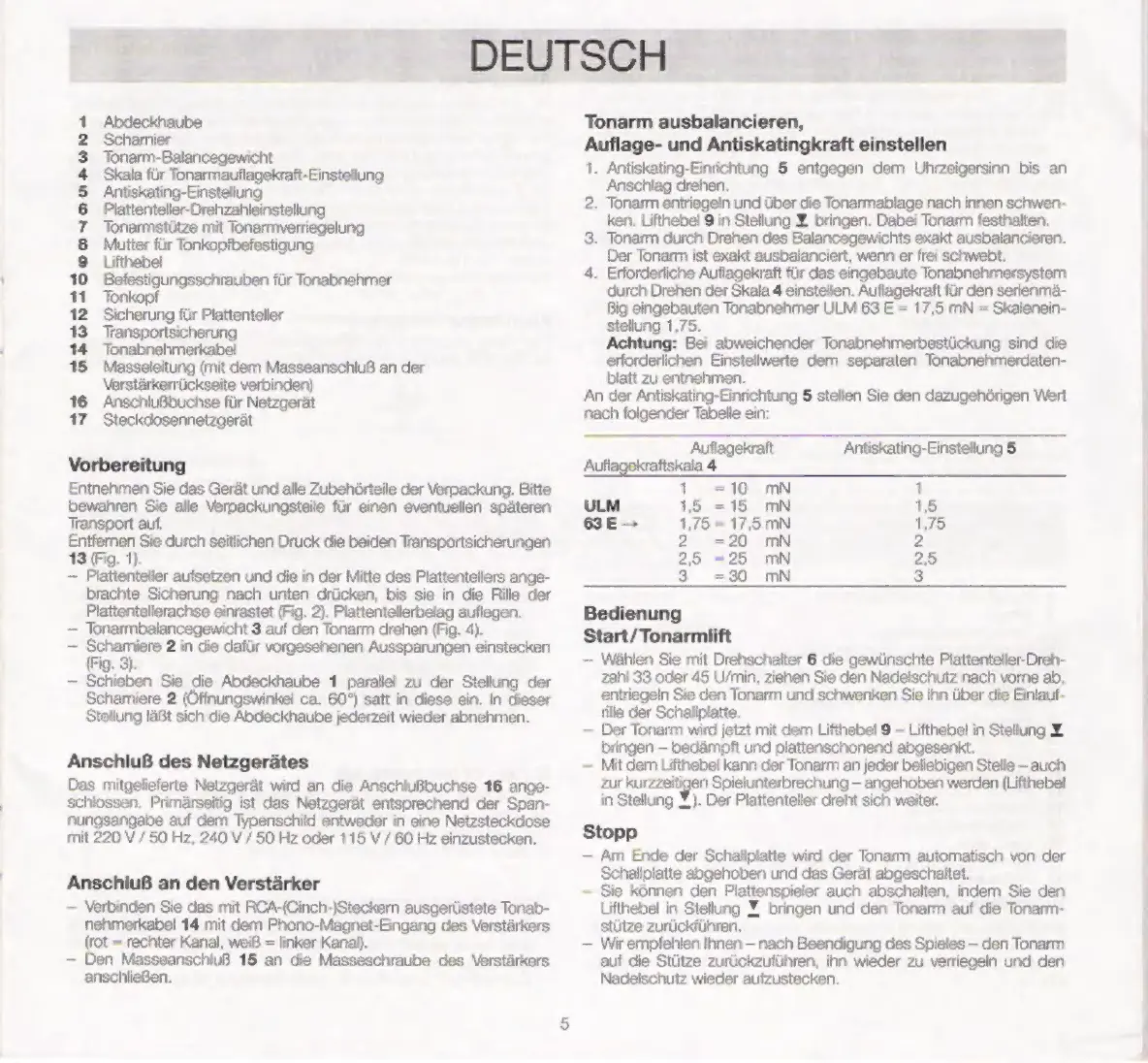

1 Abdeckhaube
2 Scharnier
3 Tonarm-Balancegewicht
4 Skala für Tonarmauflagekraft-Einstellung
5 Antiskating-Einstellung
6 Plattenteller-Drehzahleinstellung
7 Tonarmstütze mit Tonarmverriegelung
8 Mutter für Tonkopfbefestiguna
9 Lifthebel
10 Befestigungsschrauben für Tonabnehmer
11 Tonkopf
12 Sicherung für Plattenteller
13 Transportsicherung
14 Tonabnehmerkabel
15 Masseleitung (mit dem MasseanschluB an der
Verstárkerrückseite verbinden)
16 AnschluBbuchse für Netzgerät
17 Steckdosennetzgerát
Vorbereitung
Entnehmen Sie das Gerät und alle Zubehörteile der Verpackung. Bitte
bewahren Sie alle Verpackungsteile für einen eventuellen spáteren
Transport auf.
Ge: =. durch seitlichen Druck die beiden Transportsicherungen
ig. 1).
— Plattenteller aufsetzen und die in der Mitte des Plattentellers ange-
brachte Sicherung nach unten drúcken, bis sie in die Rille der
Plattentellerachse einrastet (Fig. 2). Plattentellerbelag auflegen.
— Tonarmbalancegewicht 3 auf den Tonarm drehen (Fig. 4).
- POM 2 in die dafür vorgesehenen Aussparungen einstecken
ig. 3).
— Schieben Sie die Abdeckhaube 1 paralle! zu der Stellung der
Schamiere 2 (Öffnungswinkel ca. 60°) satt in diese ein. In dieser
Stellung läßt sich die Abdeckhaube jederzeit wieder abnehmen.
AnschluB des Netzgerátes
Das mitgelieferte Netzgerát wird an die AnschluBbuchse 16 ange-
schlossen. Primärseitig ist das Netzgerät entsprechend der Span-
nungsangabe auf dem Typenschild entweder in eine Netzsteckdose
mit 220 V / 50 Hz, 240 V / 50 Hz oder 115 V / 60 Hz einzustecken.
AnschluB an den Verstárker
— Verbinden Sie das mit RCA-{Cinch-)Steckern ausgerústete Tonab-
nehmerkabel 14 mit dem Phono-Magnet-Eingang des Verstárkers
(rot = rechter Kanal, weiß = linker Kanal).
— Den Masseanschluß 15 an die Masseschraube des Verstärkers
anschließen.
Tonarm ausbalancieren,
Auflage- und Antiskatingkraft einstellen
1. Antiskating-Einrichtung 5 entgegen dem Uhrzeigersinn bis an
‚Anschlag drehen.
2. Tonarm entriegein und über die Tonarmablage nach innen schwen-
ken. Lifthebel 9 in Stellung Z bringen. Dabei Tonarm festhalten,
3. Tonarm durch Drehen des Balancegewichts exakt ausbalancieren.
Der Tonarm ist exakt ausbalanciert, wenn er frei schwebt.
4. Erforderliche Auflagekraft für das eingebaute Tonabnehmersystem
durch Drehen der Skala 4 einstellen. Auflagekraft für den serienmá-
Big eingebauten Tonabnehmer ULM 63 E = 17,5 MN = Skalenein-
stellung 1,75.
Achtung: Bei abweichender Tonabnehmerbestückung sind die
erforderlichen Einstellwerte dem separaten Tonabnehmerdaten-
blatt zu entnehmen.
An der Antiskating-Einrichtung 5 stellen Sie den dazugehörigen Wert
nach folgender Tabelle ein:
Auftagekraft Antiskating-Einstellung 5
Aufla ftskala 4
1 =10 mN 1
ULM 15 «15 MN 1,6
63E— 1,75 = 17,5 mN 1,75
2 -20 mN 2
2,55 425 mN 25
3 =30 mN 3
Bedienung
Start/Tonarmlift
— Wählen Sie mit Drehschalter 6 die gewünschte Plattenteller-Dreh-
zahl 33 oder 45 U/min, ziehen Sie den Nadelschutz nach vorne ab,
entriegeln Sie den Tonarm und schwenken Sie ihn über die Einlauf-
rille der Schallplatte.
— Der Tonarm wird jetzt mit dem Lifthebel 9 — Lifthebel in Stellung Z
bringen — bedämpft und plattenschonend abgesenkt.
— Mit dem Lifthebel kann der Tonarm an jeder beliebigen Stelle — auch
zur kurzzeitigen Spielunterbrechung — angehoben werden (Lifthebel
in Stellung Y). Der Plattenteller dreht sich weiter.
Stopp
— Am Ende der Schallplatte wird der Tonarm automatisch von der
Schallplatte abgehoben und das Geràt abgeschaltet.
~ Sie können den Plattenspieler auch abschalten, indem Sie den
Lifthebel in Stellung Y. bringen und den Tonarm auf die Tonarm-
stütze zurückführen.
— Wir empfehlen Ihnen — nach Beendigung des Spieles — den Tonarm
auf die Stütze zurückzuführen, ihn wieder zu verriegeln und den
Nadelschutz wieder aufzustecken.
