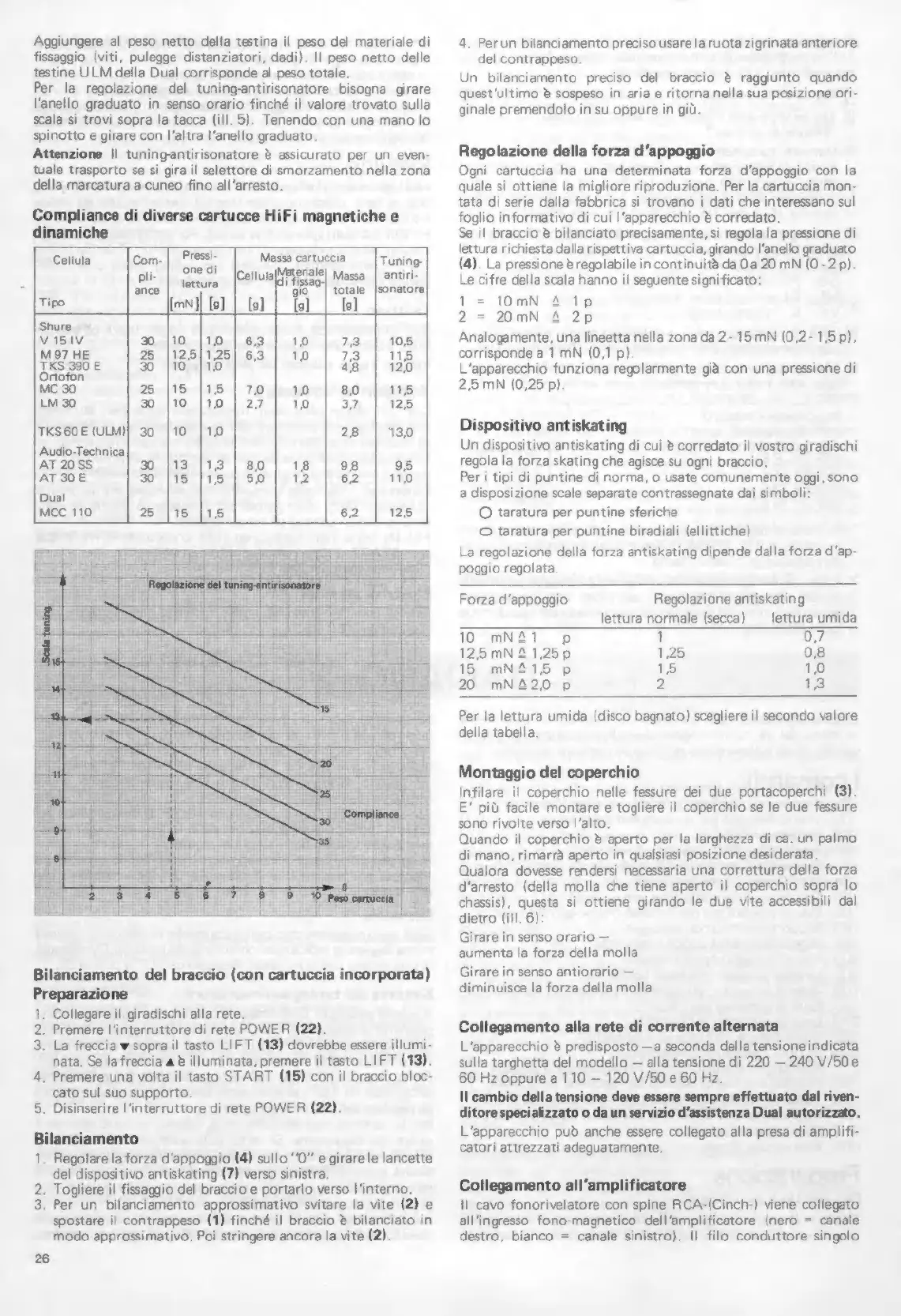

Dual CS 741Q Manual

Aggiungere al peso netto della testina il peso del materiale di
fissaggio (viti, pulegge distanziatori, dadi). Il peso netto delle
testine ULM della Dual corrisponde al peso totale.
Per la regolazione del tuning-antirisonatore bisogna girare
l'anello graduato in senso orario finché il valore trovato sulla
scala si trovi sopra la tacca (ill. 5). Tenendo con una mano lo
spinotto e girare con l’altra l'anello graduato.
Attenzione || tuningantirisonatore è assicurato per un even-
tuale trasporto se si gira il selettore di smorzamento nella zona
della marcatura a cuneo fino all'arresto.
Compliance di diverse cartucce HiFi magnetiche e
dinamiche
Cellula Com- | Pressi- Massa cartuccia Tuning-
PR Uli antiri-
ance | !ettura sonatore
Tipo
Shure
V151V 30 |10 [io 105
Messe |B [100180] °° 128
Ortofon ar
MC 30 25 [is |15 115
LM 30 30 |10 |10 125
TKS6OE(ULM) 30 |10 [10 130
Audio-Technica
AT 20 SS æ [13 113 95
AT 30E 30 |15 |155 110
Dual
MCC 110 25 |15 |15 125
Bilanciamento del braccio (con cartuccia incorporata)
Preparazione
1. Collegare il giradischi alla rete.
2. Premere l'interruttore di rete POWER (22).
3. La freccia w sopra il tasto LIFT (13) dovrebbe essere illumi-
nata. Se lafreccia a è illuminata, premere il tasto LIFT (13).
4. Premere una volta il tasto START (15) con il braccio bloc-
cato sul suo supporto.
5. Disinserire l'interruttore di rete POWER (22).
Bilanciamento
1. Regolare la forza d'appoggio (4) sullo “O” e girare le lancette
del dispositivo antiskating (7) verso sinistra.
2. Togliere il fissaggio del braccio e portarlo verso l'interno.
3. Per un bilanciamento approssimativo svitare la vite (2) e
spostare il contrappeso (1) finché il braccio è bilanciato in
modo approssimativo. Poi stringere ancora la vite (2).
26
4. Perun bilanciamento preciso usare la ruota zigrinata anteriore
del contrappeso.
Un bilanciamento preciso del braccio è raggiunto quando
quest'ultimo è sospeso in aria e ritorna nella sua posizione ori-
ginale premendolo in su oppure in giù.
Regolazione della forza d'appoggio
Ogni cartuccia ha una determinata forza d'appoggio con la
quale si ottiene la migliore riproduzione. Per la cartuccia mon-
tata di serie dalla fabbrica si trovano i dati che interessano sul
foglio informativo di cui l'apparecchio è corredato.
Se il braccio è bilanciato precisamente, si regola la pressione di
lettura richiesta dalla rispettiva cartuccia, girando l'anello graduato
(4). La pressione è regolabile in continuità da Oa 20 mN (0 -2 p).
Le cifre della scala hanno il seguente significato:
1 10mN 4 1p
2 20mN A 2p
Analogamente, una lineetta nella zona da 2- 15mN (0,2-1,5p),
corrisponde a 1 mN (0,1 p).
L'apparecchio funziona regolarmente gia con una pressione di
2,5 mN (0,25 p).
Un
Dispositivo antiskating
Un dispositivo antiskating di cui è corredato il vostro giradischi
regola la forza skating che agisce su ogni braccio.
Per i tipi di puntine di norma, o usate comunemente oggi, sono
a disposizione scale separate contrassegnate dai simboli:
O taratura per puntine sferiche
© taratura per puntine biradiali (ellittiche)
La regolazione della forza antiskating dipende dalla forza d'ap-
poggio regolata.
Forza d'appoggio Regolazione antiskating
lettura normale (secca) lettura umida
10 mN21 p 1 0,7
12,5 mN A 1,25p 1,25 0,8
15 mN415 p 15 1,0
20 mNA20 p 2 13
Per la lettura umida (disco bagnato) scegliere il secondo valore
della tabella.
Montaggio del coperchio
Infilare il coperchio nelle fessure dei due portacoperchi (3).
E' più facile montare e togliere il coperchio se le due fessure
sono rivolte verso l'alto.
Quando il coperchio è aperto per la larghezza di ca. un palmo
di mano, rimarrà aperto in qualsiasi posizione desiderata.
Qualora dovesse rendersi necessaria una correttura della forza
d'arresto (della molla che tiene aperto il coperchio sopra lo
chassis), questa si ottiene girando le due vite accessibili dal
dietro (ill. 6):
Girare in senso orario —
aumenta la forza della molla
Girare in senso antiorario —
diminuisce la forza della molla
Collegamento alla rete di corrente alternata
L'apparecchio è predisposto —a seconda della tensione indicata
sulla targhetta del modello — alla tensione di 220 — 240 V/50e
60 Hz oppure a 110 — 120 V/50 e 60 Hz.
Il cambio della tensione deve essere sempre effettuato dal riven-
ditore specializzato o da un servizio d'assistenza Dual autorizzato.
L'apparecchio può anche essere collegato alla presa di amplifi-
catori attrezzati adeguatamente.
Collegamento all'amplificatore
Il cavo fonorivelatore con spine RCA-(Cinch-) viene collegato
all'ingresso fono-magnetico dell'amplificatore (nero = canale
destro, bianco = canale sinistro). Il filo conduttore singolo
