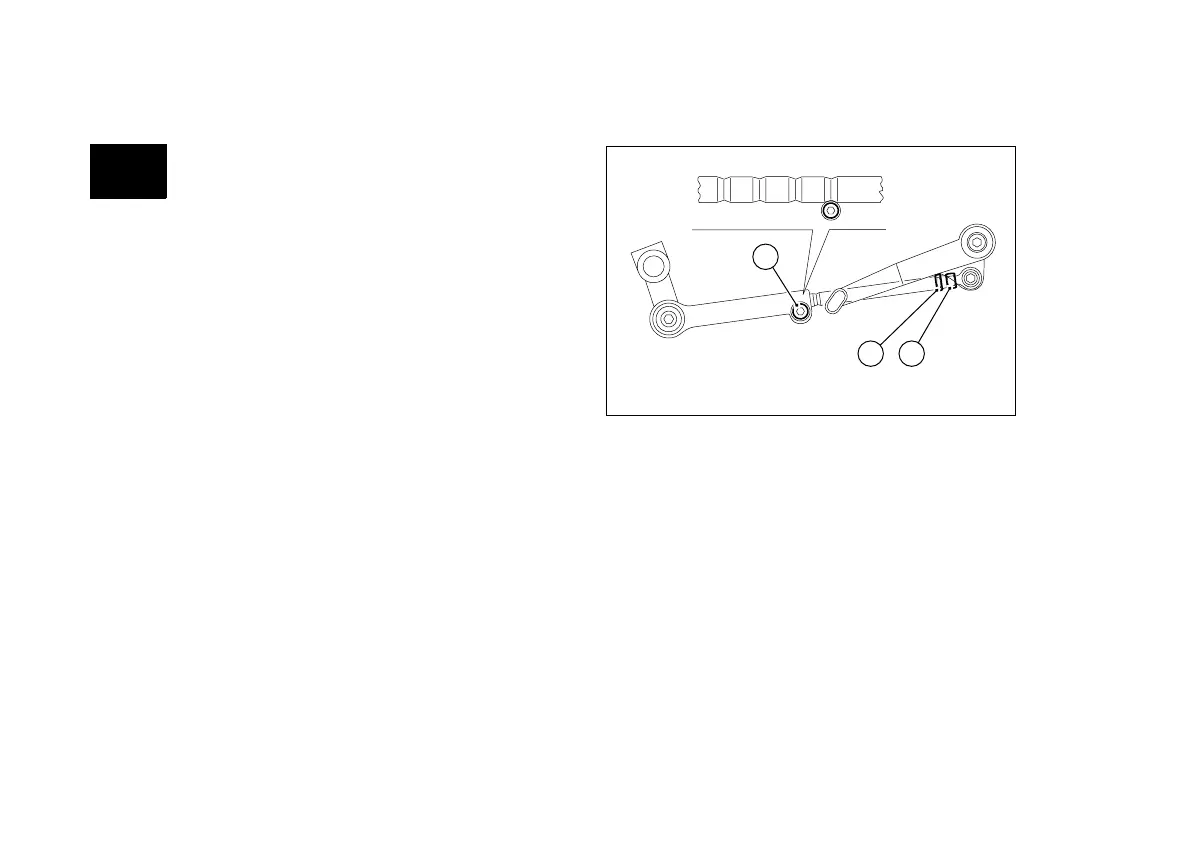

Registrazione posizione pedale comando cambio
(fig. 26)
Per assecondare le esigenze di guida di ogni pilota è
possibile modificare la posizione del pedale comando
cambio rispetto alla relativa pedana.
È possibile effettuare tre tipi di regolazione diversificate:
Regolazione approssimativa della posizione pedale
Bloccare l'asta di rinvio estraibile utilizzando una chiave
nella presa a chiave (1) e allentare il controdado (3). Svitare
e rimuovere la vite (2) e regolare assialmente l'asta,
facendo assumere al pedale cambio la posizione
desiderata. L'asta può essere registrata in 4 posizioni
riferite all'asse della vite (2). A regolazione ultimata serrare
la vite (2) e il controdado (3).
Microregolazione di precisione
Bloccare l'asta di rinvio estraibile utilizzando una chiave
nella presa a chiave (1) e allentare il controdado (3).
Regolare la posizione del pedale agendo sulla presa a
chiave (1) per ruotare l'asta. A regolazione ultimata serrare
il controdado (3).
Regolazione combinata
È possibile effettuare contemporaneamente le due
regolazioni precedentemente descritte, avendo cura di
serrare controdado (3) e vite (2) a regolazioni ultimate.
2
1 3
fig. 26
