F
62
Moteur
Bicylindre à quatre temps en "L" longitudinal à 90°.
Alésage mm :
80
Course mm :
61,5
Cylindrée totale cm
3
:
618
Rapport volumétrique ±0,5:1 :
10,5
Puissance max. à l'arbre (95/1/CE) :
47,3 kW - 64 Ch à 9.500 trs/mn
Couple max. à l'arbre (95/1/CE) :
53 Nm à 6.750 trs/mn
Distribution
Desmodromique, deux soupapes par cylindre,
actionnées par quatre culbuteurs (deux culbuteurs
d'ouverture et deux de fermeture) et par un arbre à cames
en tête. Le vilebrequin la commande à l'aide d’engrenages
à denture droite, poulies et courroies crantées.

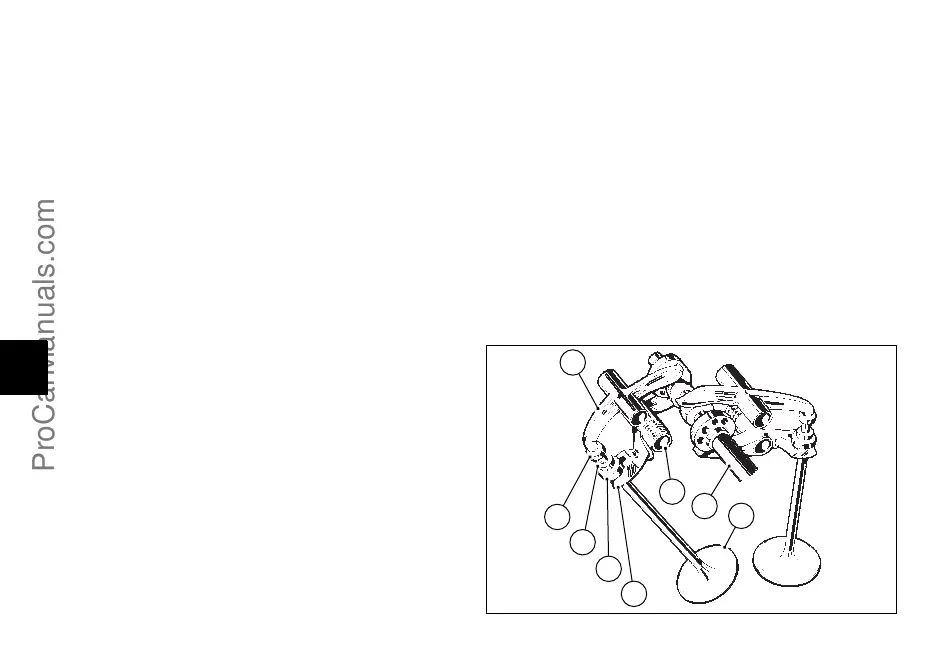

Schéma distribution desmodromique (fig. 57)
1) Culbuteur d’ouverture (ou supérieur).
2) Pastille de réglage culbuteur supérieur.
3) Demi-lunes.
4) Pastille de réglage culbuteur de fermeture (ou inférieur).
5) Ressort de rappel du culbuteur inférieur.
6) Culbuteur de fermeture (ou inférieur).
7) Arbre à cames.
8) Soupape.
1
2
3
4
6
5
7
8
fig. 57
