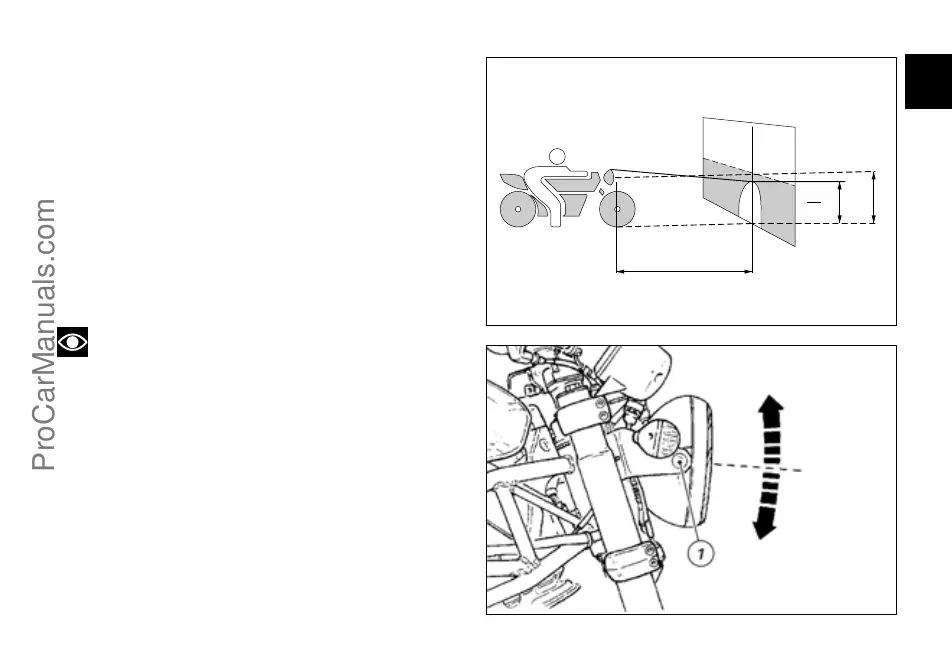

Orientamento del proiettore (fig. 51)
Controllare se il proiettore è correttamente orientato
mettendo il motociclo, con i pneumatici gonfiati alla giusta
pressione e con una persona seduta in sella,
perfettamente perpendicolare con il suo asse longitudinale
di fronte ad una parete o ad uno schermo, distante da esso
10 metri. Tracciare una linea orizzontale corrispondente
all’altezza del centro del proiettore e una verticale in linea
con l’asse longitudinale del motociclo.
Effettuare il controllo possibilmente nella penombra.
Accendere la luce anabbagliante:
il limite superiore di demarcazione tra la zona oscura e la
zona illuminata deve risultare ad un’altezza non superiore
a 9/10 dell’altezza da terra del centro del proiettore.
Note
La procedura descritta è quella stabilita dalla
“Normativa Italiana” per quanto concerne l’altezza
massima del fascio luminoso.
Adeguare la procedura alle normative in vigore nel paese
dove viene utilizzato il motociclo.
La correzione dell’orientamento verticale del proiettore si
effettua agendo sulle viti (1, fig. 52) che lo fissano ai
supporti laterali.
10 m
9
10
x
x
fig. 51
fig. 52
