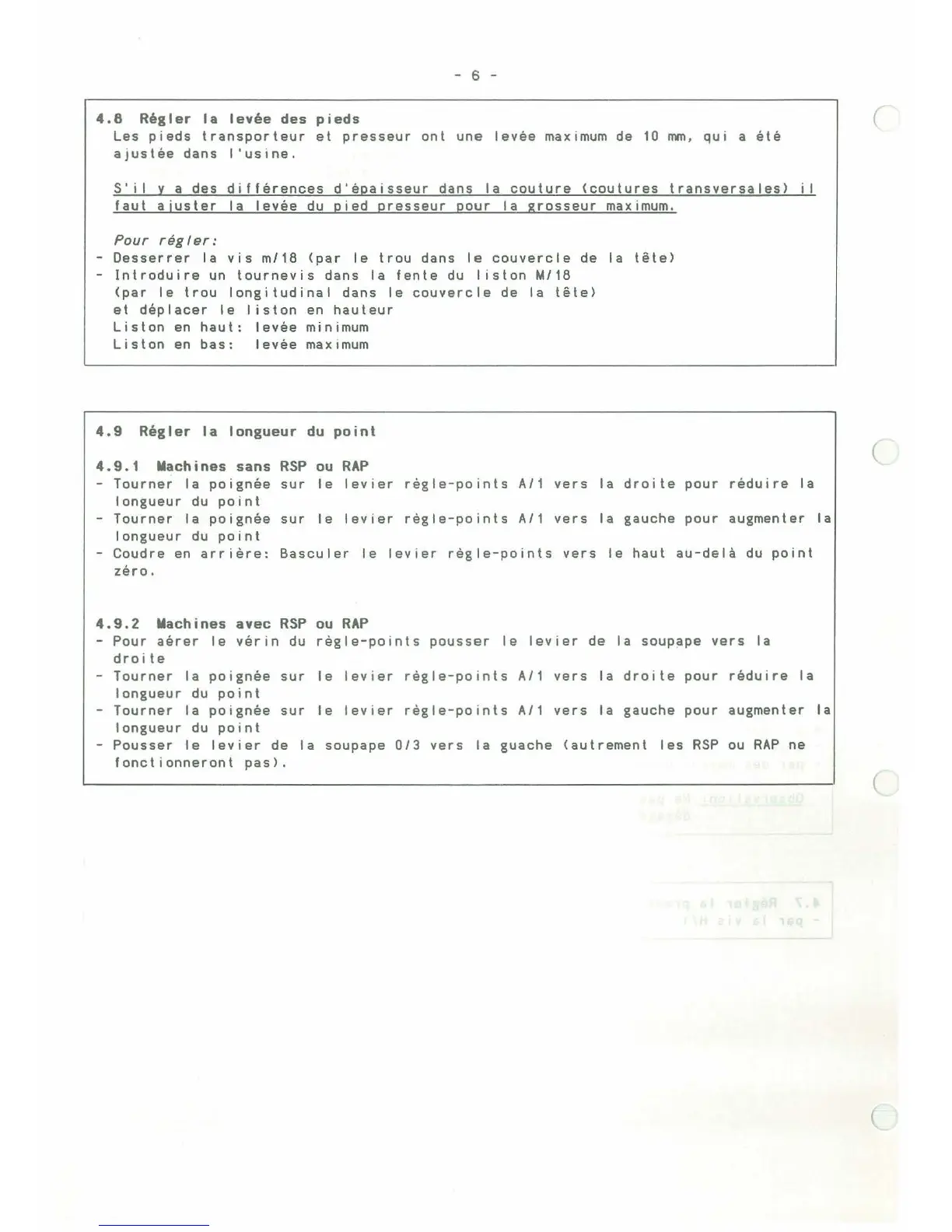

4. 8 Régler la levée des pieds
Les pieds transporteur et presseur ont une levée maximum de 10 mm, qui a été
ajustée dans 1 'usine .
s· i 1 y a des différences d'épaisseur dans la couture (coutures transversales) i 1
faut ajuster la levée du pied presseur pour la grosseur maximum.
Pour régler:
Desserrer la vis m/18 (par le trou dans le couvercle de la tête>
- Introduire un tournevis dans la fente du 1 iston M/18
(par le trou longitudinal dans le couvercle de la tête>
et déplacer le 1 iston en hauteur
Liston en haut: levée minimum
Liston en bas: levée maximum
4.9 Régler la longueur du point
4.9.1 Machines sans RSP ou RAP
-Tourner la poignée sur le levier règle-points A/1 vers la droite pour réduire la
longueur du point
- Tourner la poignée sur le levier règle-points A/1 vers la gauche pour augmenter la
longueur du point
-Coudre en arrière: Basculer le levier règle-points vers le haut au-delà du point
zéro.
4.9.2 Machines avec RSP ou RAP
-Pour aérer le vérin du règle-points pousser le levier de la soupape vers la
droite
Tourner la poignée sur le levier règle-points A/1 vers la droite pour réduire la
longueur du point
- Tourner la poignée sur le levier règle-points A/1 vers la gauche pour augmenter la
longueur du point
- Pousser le levier de la soupape 0/3 vers la guache (autrement les RSP ou RAP ne
fonctionneront pas>.
(
(
(
(
