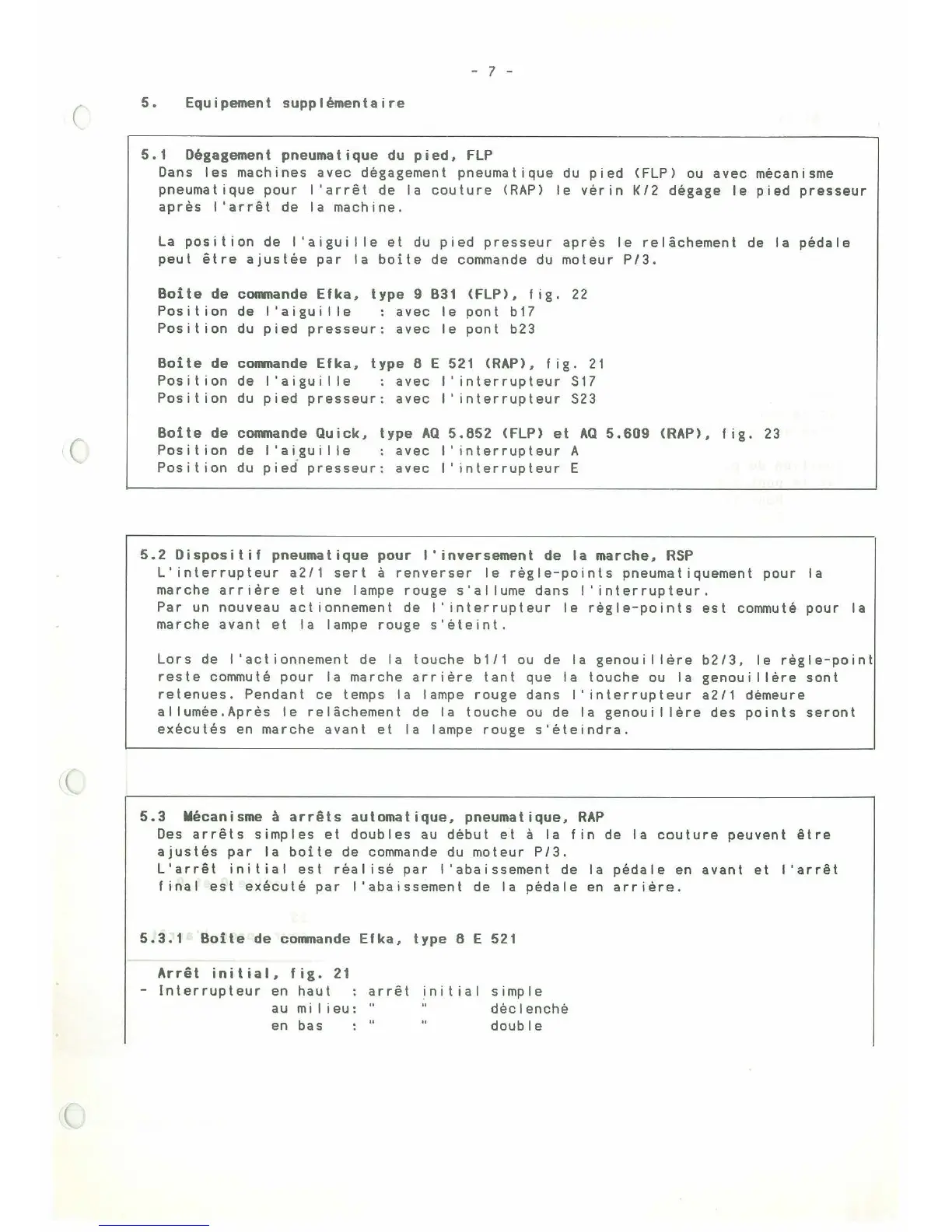

- 7 -
5 . Equipement supplémentaire
5.1 Dégagement pneumatique du pied, FLP
Dans tes machines avec dégagement pneumatique du pied <FLP> ou avec mécanisme
pneumatique pour 1 'arrêt de ta couture <RAP> te vérin K/2 dégage te pied presseur
après 1 'arrêt de ta machine.
La position de l'aiguille et du pied presseur après le relâchement de la pédale
peut être ajustée par la boite de commande du moteur P/3.
Boite de commande Efka, type 9 B31 <FLP>, fig. 22
Position de 1 'aigui 1 le avec le pont b17
Position du pied presseur: avec te pont b23
Boite de commande Efka, type 8 E 521 <RAP>, fig. 21
Position de l'aiguille avec l'interrupteur S17
Position du pied presseur: avec l'interrupteur S23
Boite de commande Quick, type AQ 5. 852 (fLP> et AQ 5.609 <IRAP>. fig . 23
Position de l'aiguille avec l'interrupteur A
Position du pied presseur : avec 1' interrupteur E
5 . 2 Dispositif pneumatique pour l'inversement de la marche, I~SP
L' interrupteur a2/1 sert à renverser le règle-points pneumatiquement pour la
marche arrière et une lampe rouge s'allume dans 1 'interrupteur.
Par un nouveau actionnement de 1' interrupteur le règle-points est commuté pour la
marche avant et la lampe rouge s'éteint .
Lors de l'act ionnement de la touche b111 ou de la genoui IIère b2/3 , le règle-point
reste commuté pour la mar c he arrière tant que la touche ou ta genoui 1 Ière sont
retenues. Pendant ce temps la lampe rouge dans 1 'interrupteur a2/1 démeure
allumée.Après le relâchement de la touche ou de la genoui IIère des points seront
exécutés en marche avant et la lampe rouge s'éteindra.
5.3 Mécanisme à arrêts automatique, pneumat i que, RAP
Des arrêts simples et doubles au début et à la fin de la couture peuvent être
ajustés par la boite de commande du moteur P/3.
L'arrêt initial est réalisé par l'abaissement de la pédale en avant et l'arrêt
final est exécuté par 1 'abaissement de la pédale en arrière.
5.3.1 Boite de commande Efka, type 8 E 521
Arrêt initial, fig . 21
- Interrupteur en haut arrêt initial simple
au mi 1 ieu : " déclenché
en bas double
