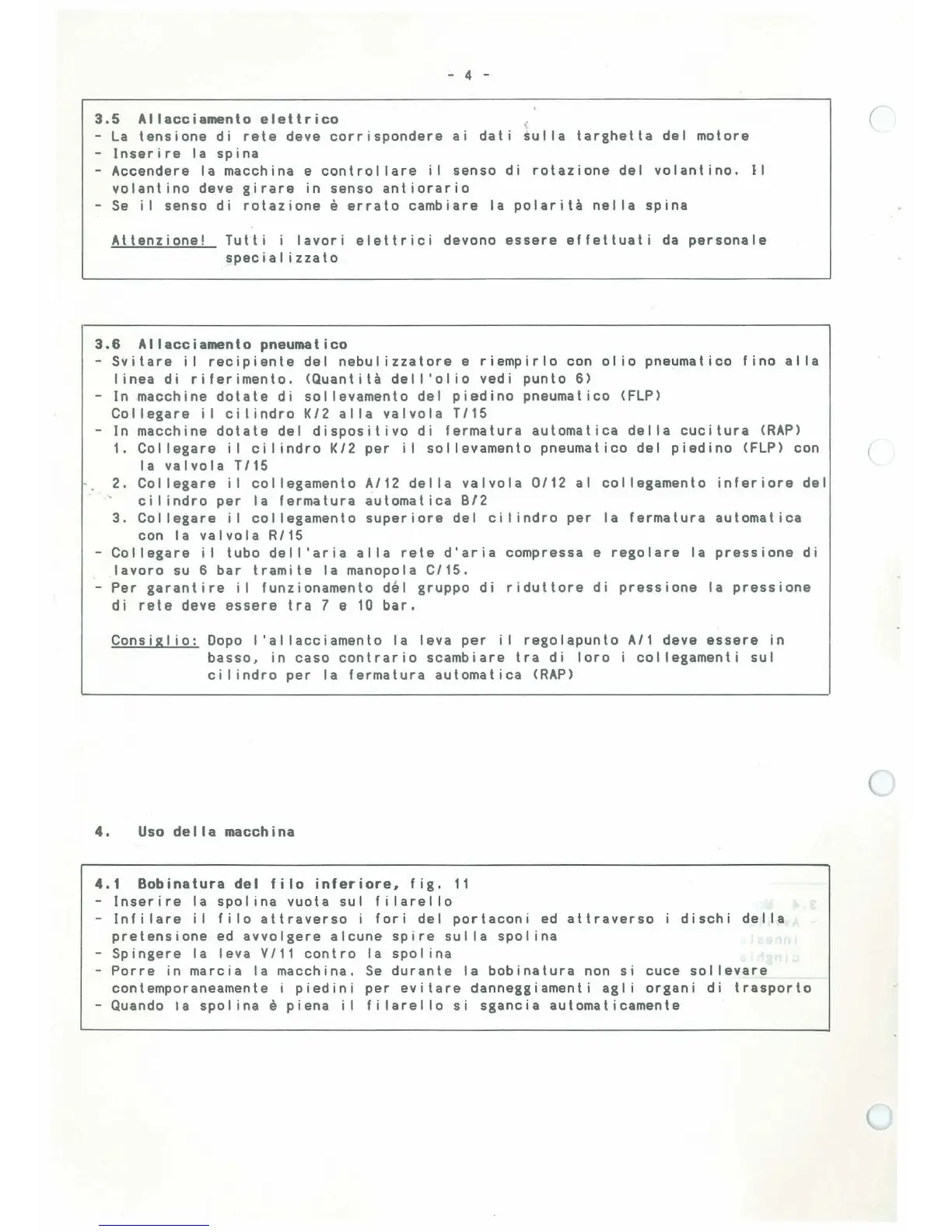

- 4 -
3.5 Allacciamento elettrico
-La tensione di rete deve corrispondere ai dati sul la targhetta del motore
- Inser i re la spina
- Accendere la macchina e contrai fare i l senso di rotazione del volantino . Il
volantino deve girare in senso antiorario
- Se i l senso di rotazione è errato cambiare la polarità nel la spina
Attenzione! Tutti i lavori elettrici devono essere effettuati da personale
specializzato
3.6 Allacciamento pneumatico
Svitare i l recipiente del nebul izzatore e riempir lo con olio pneumatico fino al la
linea di riferimento . (Quantità dell'olio vedi punto 6>
- In macchine dotate di sollevamento del piedino pneumatico <FLP>
Collegare i l cilindro K/2 al la valvola T/15
- In macchine dotate del dispositivo di fermatura automatica del la cucitura <RAP>
1. Col legare i l cii indro K/2 per i l sollevamento pneumatico del piedino <FLP> con
la valvola T/15
2. Col legare i l col legamento A/12 del la valvola 0/12 al col legamento inferiore del
cilindro per la fermatura automatica B/2
3. Col legare i l col legamento superiore del cil i ndro per la fermatura automatica
con la valvola R/15
-Col legare il tubo del l 'aria al la rete d'aria compressa e regolare la pressione di
lavoro su 6 bar tramite la manopola C/15 .
-Per garantire i l funzionamento dél gruppo di riduttore di pressione la pressione
di rete deve essere tra 7 e 10 bar .
Consiglio: Dopo l 'al lacci amento la leva per i l regolapunto A/1 deve essere in
basso, in caso contrario scambiare tra di loro i collegamenti sul
cilindro per la fermatura automatica <RAP>
4. Uso della macchina
4. 1 Bobinatura del filo inferiore, fig. 11
- Inserire la spol ina vuota sul filarello
Infilare il filo attraverso i fori del portaconi ed attraverso dischi della
pretensione ed avvolgere alcune sp i re sulla spol ina
-Spingere la leva V/11 contro la spol ina
- Porre in marcia la macchina. Se durante la bob i natura non si cuce sol levare
contemporaneamente i piedini per evitare danneggiamenti agi i organi di trasporto
-Quando la spol ina è piena i l f i farei lo si sgancia automaticamente
(
