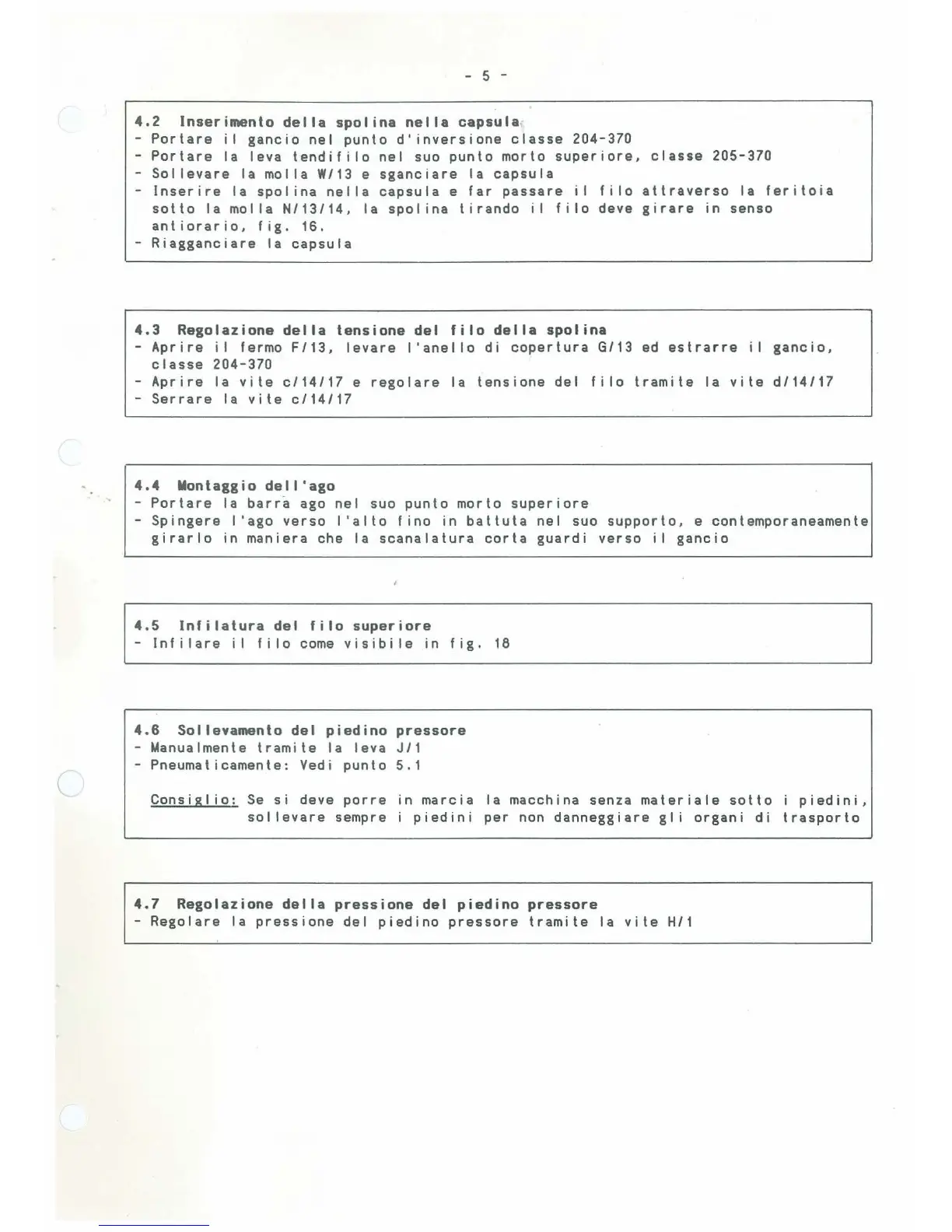

- 5 -
4.2 Inserimento della spolina nella capsula
- Portare i l gancio nel punto d'inversione classe 204-370
-Portare la leva tendifi lo nel suo punto morto superiore, classe 205-370
- Sol levare la molla W/13 e sganciare la capsula
-Inserire la spolina nella capsula e far passare il filo attraverso la feritoia
sotto la molla N/13/14, la spolina tirando il filo deve girare in senso
antiorario, fig. 16.
- Riagganciare la capsula
4.3 Regolazione della tensione del filo della spolina
Aprire i l fermo F/13, levare l'anello di copertura G/13 ed estrarre i l gancio,
classe 204-370
-Aprire la vite c/14/17 e regolare la tensione del filo tramite la vite d/14/17
-Serrare la vite c/14/17
4.4 Montaggio dell•ago
Portare la barra ago nel suo punto morto superiore
-Spingere l 'ago verso l 'alto fino in battuta nel suo supporto, e contemporaneamente
girarlo in maniera che la scanalatura corta guardi verso i l gancio
4.5 lnfilatura del filo superiore
- I n f i l a re i l f i l o c ome v i s i b i l e i n f i g . 1 6
4.6 Sollevamento del piedino pressore
-Manualmente tramite la leva J/1
- Pneumaticamente: Vedi punto 5.1
Consiglio: Se si deve porre in marcia la macchina senza materiale sotto i piedini,
sol levare sempre i piedini per non danneggiare gli organi di trasporto
4.7 Regoiazione della pressione del piedino pressore
-Regolare la pressione del piedino pressore tramite la vite H/1
