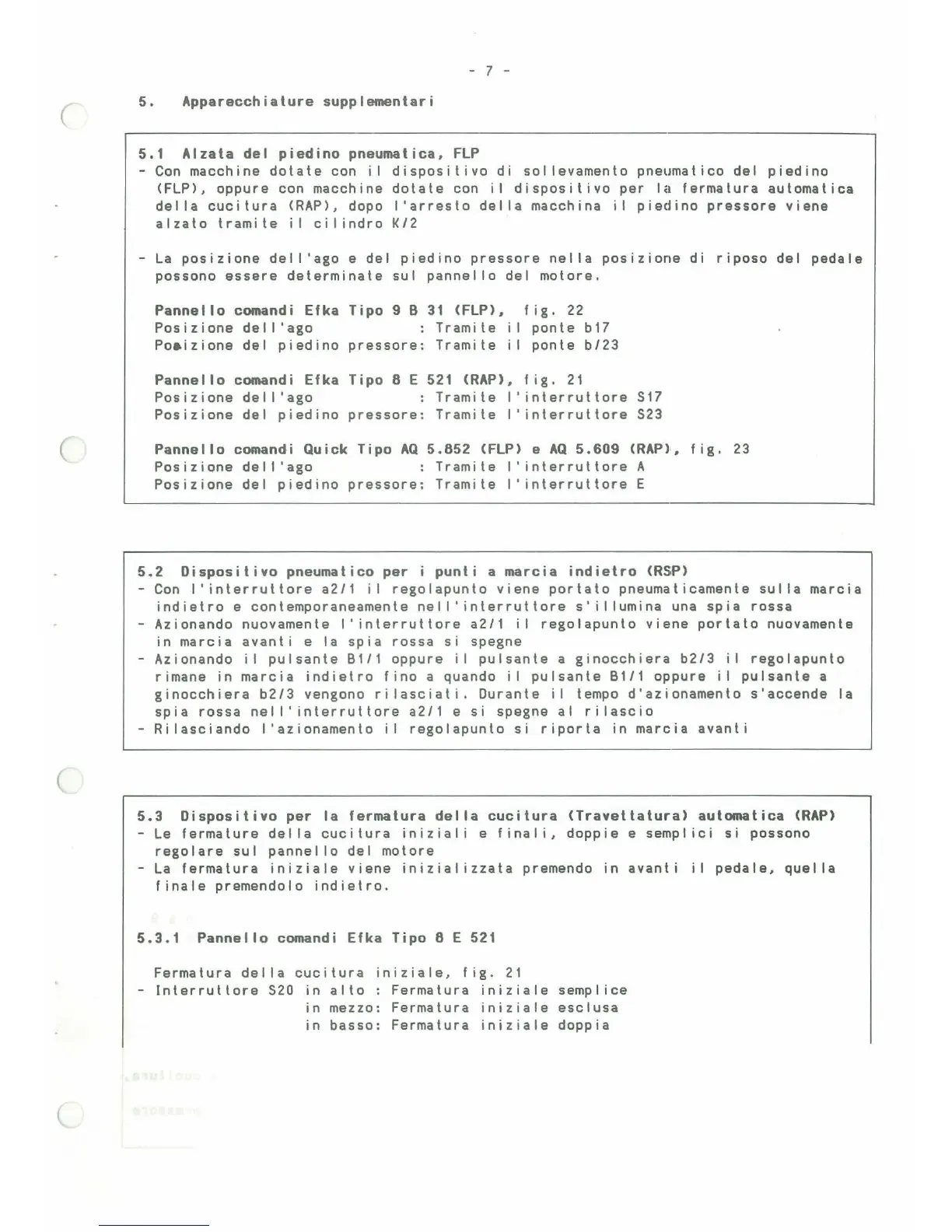

- 7 -
5.
Apparecchiature supplementari
5.1 Alzata del piedino pneumatica, FLP
-Con macchine dotate con i l dispositivo di sollevamento pneumatico del piedino
<FLP>, oppure con macchine dotate con i l dispositivo per la fermatura automatica
del la cucitura <RAP>, dopo l 'arresto del la macchina i l piedino pressare viene
alzato tramite il cilindro 1<12
La posizione det t 'ago e del piedino pressare nel la pos1z1one di riposo del pedate
possono essere determinate sul pannello det motore.
Pannello comandi Efka Tipo 9 B 31 <FLP>, fig. 22
Posizione del l 'ago Tramite i l ponte b17
Po•izione det piedino pressare: Tramite i l ponte b/23
Pannello comandi Efka Tipo 8 E 521 <RAP>, fig. 21
Posizione dell'ago Tramite t'interruttore 517
Posizione del piedino pressare: Tramite l'interruttore 523
Pannello comandi Quick Tipo AQ 5.852 <FLP> e AQ 5.609 <RAP> ', fig. 23
Posizione del l 'ago Tramite l· interruttore A
Posizione del piedino pressare: Tramite l • interruttore E
5.2 Dispositivo pneumatico per i punti a marcia indietro <RSP>
Con l'interruttore a2/1 i l regolapunto viene portato pneumaticamente sulla marcia
indietro e contemporaneamente nell'interruttore s'i l lumina una spia rossa
-Azionando nuovamente l • interruttore a2/1 i l regolapunto viene portato nuovamente
in
marcia avanti e la spia rossa si spegne
- Azionando i l pulsante B1/1 oppure i l pulsante a ginocchiera b2/3 i l regolapunto
rimane in marcia indietro fino a quando i l pulsante B1/1 oppure i l pulsante a
ginocchiera b2/3 vengono rilasciati. Durante i l tempo d'azionamento s'accende la
spia rossa nell'interruttore a2/1 e si spegne al rilascio
-Rilasciando l 'azionamento i l regolapunto si riporta in marcia avanti
5.3 Dispositivo per la fermatura della cucitura <Travettatura) automatica <RAP)
-Le fermatura del la cucitura iniziai i e finali, doppie e semplici si possono
regolare sul pannello del motore
- La fermatura iniziale viene iniziai izzata premendo in avanti i l pedale, quella
finale premendolo indietro.
5.3.1 Pannello comandi Efka Tipo 8 E 521
Fermatura del la cucitura iniziale, fig. 21
Interruttore 520 in alto: Fermatura iniziale semplice
in mezzo: Fermatura iniziale esclusa
in basso: Fermatura iniziale doppia
