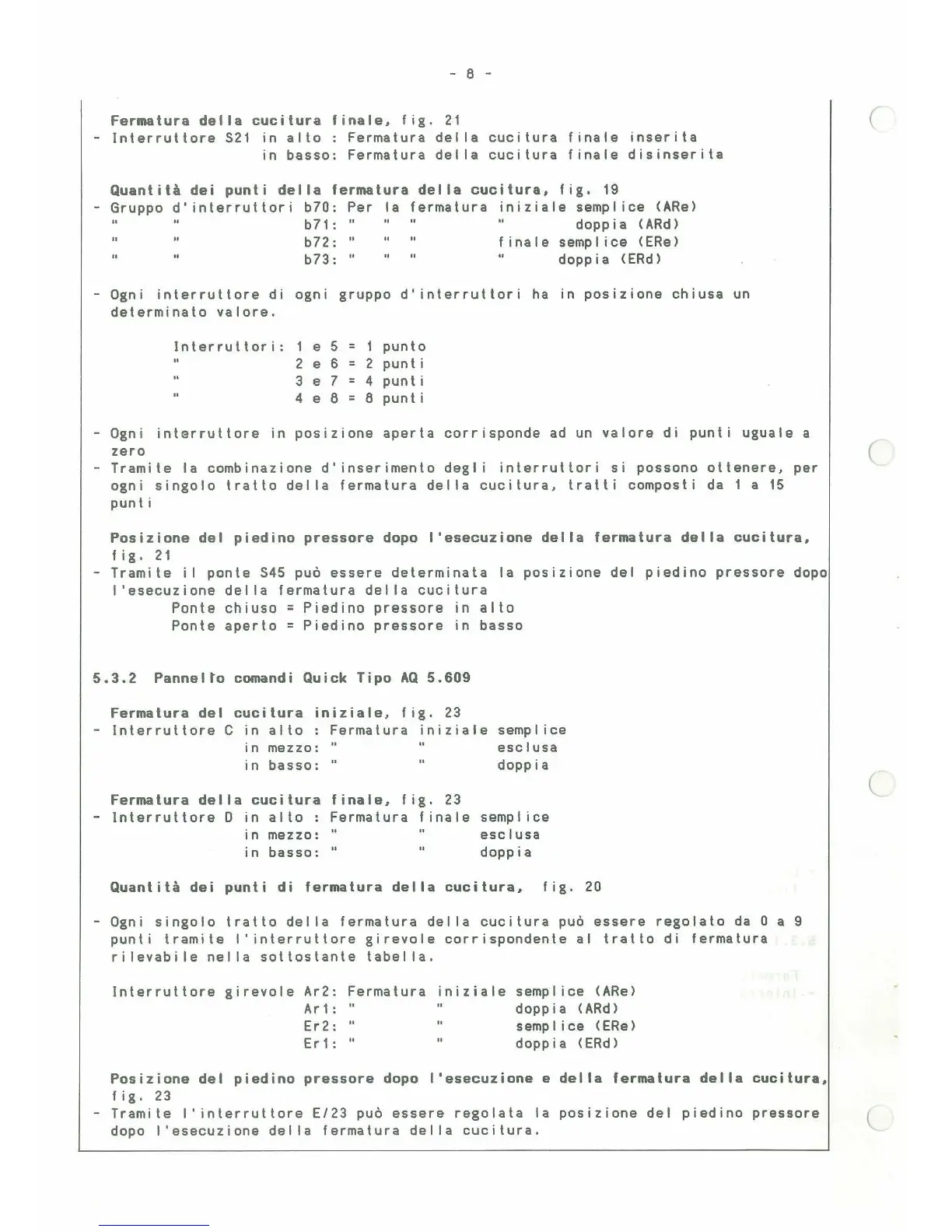

- 6 -
Fermatura della cucitura finale. fig. 21
Interruttore S21 in alto :Fermatura del la cucitura finale inserita
in basso: Fermatura del la cucitura finale disinserita
Quantità dei punti della fermatura della cucitura. fig. 19
-Gruppo d'interruttori b70: Per la fermatura iniziale semplice <ARe)
b71: " doppia <ARd)
b72: " finale semplice <ERe>
b73: " doppia <ERd>
Ogni interruttore di ogni gruppo d'interruttori ha in pos1z1one chiusa un
determinato valore.
Interruttori: 1 e 5
::
1
punto
2 e 6
::
2 punti
3
e
7
::
4
punti
4 e 6
::
8
punti
Ogni interruttore in posizione
aperta corrisponde ad un valore di punti uguale a
zero
- Trami te la combinazione d'inserimento degli interruttori si possono ottenere, per
ogni singolo tratto della fermatura della cucitura, tratti composti da 1 a 15
punti
Posizione del piedino pressare dopo l 'esecuzione della fermatura della cucitura.
fig. 21
-Tramite i l ponte S45 può essere determinata la posizione del piedino pressare dopo
l 'esecuzione del la fermatura del la cucitura
Ponte chiuso= Piedino pressare in alto
Ponte aperto = Piedino pressare in basso
5.3 . 2 Pannelto comandi Quick Tipo AQ 5.609
Fermatura del cucitura iniziale, fig. 23
Interruttore C in alto : Fermatura iniziale semplice
in mezzo: esclusa
in basso: " doppia
Fermatura della cucitura finale. fig. 23
Interruttore D in alto : Fermatura f inala semplice
in mezzo: esclusa
in basso: " doppia
Quantità dei punti di fermatura della cucitura. fig. 20
-Ogni singolo tratto del la fermatura del la cucitura può essere regolato da O a 9
punti tramite l'interruttore girevole corrispondente al tratto di fermatura
ri levabi le nella sottostante tabella.
Interruttore girevole Ar2: Fermatura iniziale
Ar 1: "
Er2: "
Er 1: "
semplice <ARe>
doppia <ARd>
semp l i ce (ERe>
doppia <ERd>
Posizione del piedino pressore dopo l'esecuzione e della fermatura della cucitura.
fig. 23
(
(
(
- Tramite l • interruttore E/23 può essere regolata la posizione del piedino pressare (
dopo l 'esecuzione del la fermatura del la cucitura.
