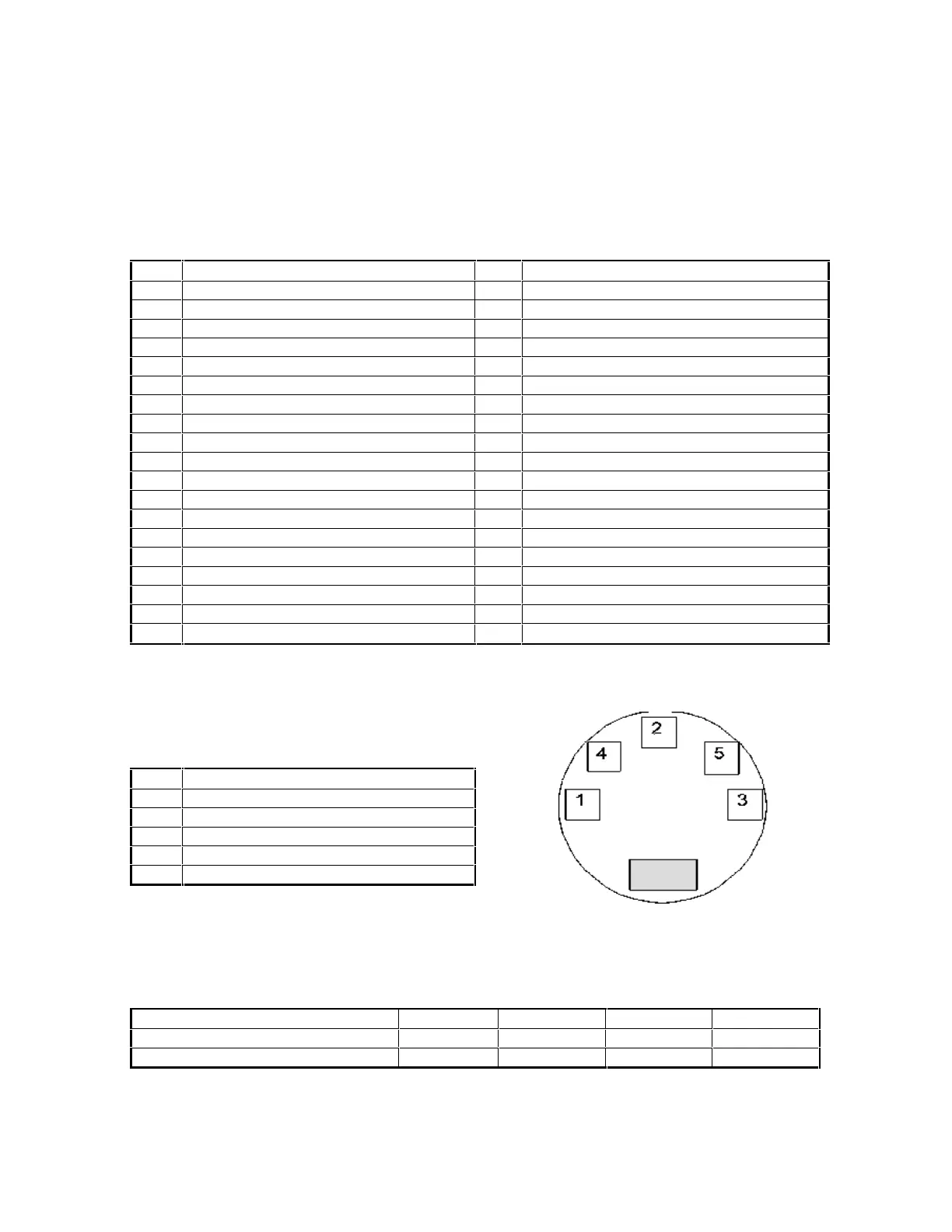

9. Appendix A: Camera Connector Information
9.1 Pin Assignments for the DB-37 Digital Video Connector
Table 9-1: Pin Assignments for the DB-37 (female) Digital Video Connector
PIN SIGNAL NAME PIN SIGNAL NAME
1 PIXEL CLOCK (+) 20 PIXEL CLOCK (-)
2 LINE DATA VALID (+) 21 LINE DATA VALID (-)
3 FRAME DATA VALID (+) 22 FRAME DATA VALID (-)
4 COMPOSITE SYNC (+) 23 COMPOSITE SYNC (-)
5 FIELD INDEX (+) 24 FIELD INDEX (-)
6 VIDEO DB9 (+) (LSB FOR DVC-10) 25 VIDEO DB9 (-) (LSB FOR DVC-10)
7 VIDEO DB8 (+) 26 VIDEO DB8 (-)
8 VIDEO DB7 (+) (LSB FOR DVC-08) 27 VIDEO DB7 (-) (LSB FOR DVC-08)
9 VIDEO DB6 (+) 28 VIDEO DB6 (-)
10 VIDEO DB5 (+) 29 VIDEO DB5 (-)
11 VIDEO DB4 (+) 30 VIDEO DB4 (-)
12 VIDEO DB3 (+) 31 VIDEO DB3 (-)
13 VIDEO DB2 (+) 32 VIDEO DB2 (-)
14 VIDEO DB1 (+) 33 VIDEO DB1 (-)
15 VIDEO DB0 (+) MSB 34 VIDEO DB0 (-) MSB
16 GROUND 35 GROUND
17 RESET 36 +5VOLT AUX. POWER OUT
18 MODE CONTROL 0 (Or Offset Control) 37 MODE CONTROL 1 (Or Gain Control)
19 MODE CONTROL 2
9.2 Pin assignments for the Power Supply Connector
Table 9-2: Power Supply Connector (5 pin DIN)
PIN SIGNAL NAME
1 GND
2NC
3 + 5 VOLTS
4 - 12 VOLTS
5 +12 VOLTS
9.3 Connector part numbers
Table 9-3: Connector part numbers
Mating Part Information
Connector Mfr. Part No. Mfr. Part No.
DB37(F) Digital Video Connector AMP 747847-4 AMP 747916-2
5 Pin DIN Power Supply Receptacle Switchcraft 57GB5F Switchcraft 05GM5M
Figure 9-1: Power Supply
Connector Pinout Diagram
