Dyna-Glo DGO1890BDC-D - Page 25

25

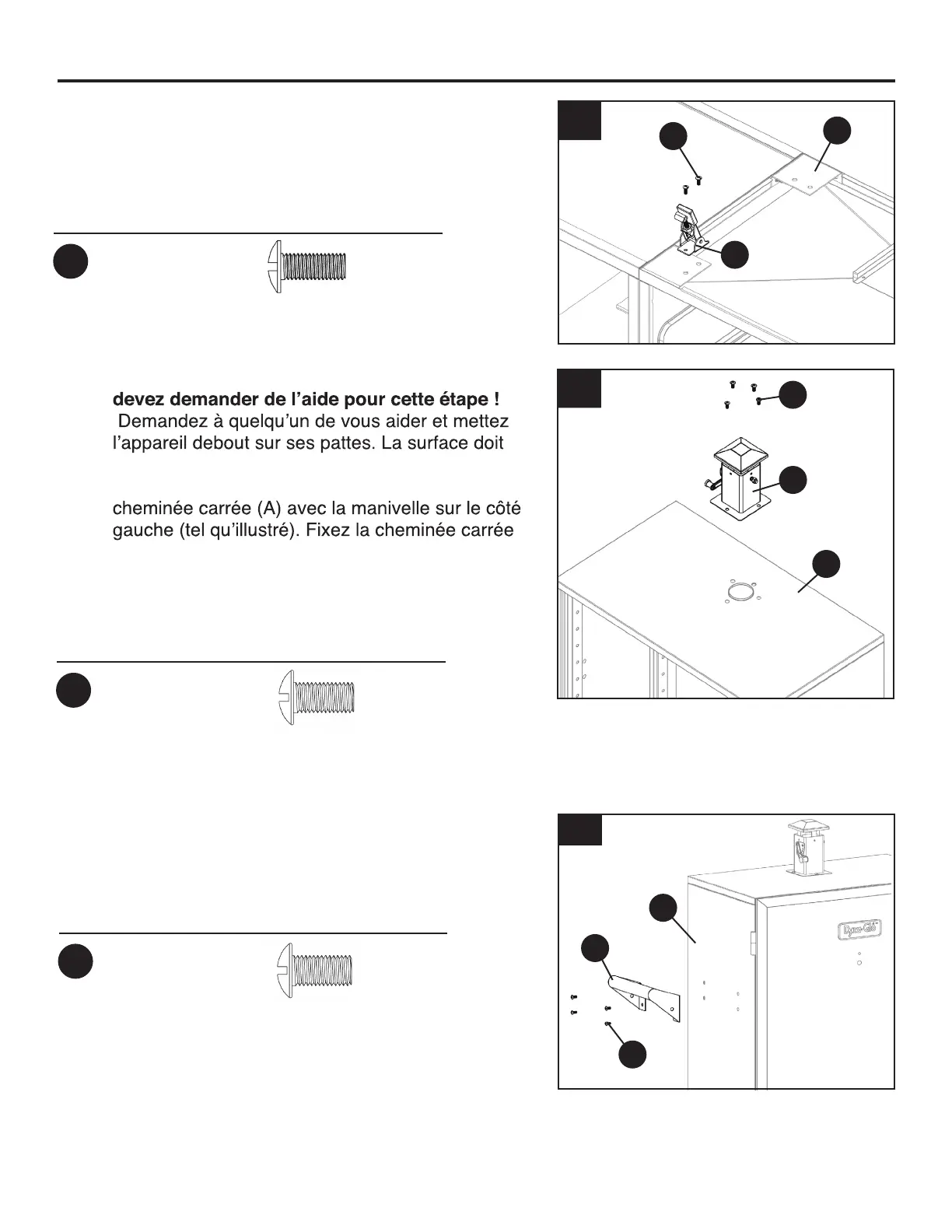

INSTRUCTIONS POUR L’ASSEMBLAGE
3. Fixez le loquet de la porte (K) à la partie gauche
du fumoir (G) avec 2 clips à ressort M4x10 (BB).
4. ATTENTION ! Cet appareil est PESANT ! Vous
être de niveau et solide. (Soyez certain que les
pattes sont installées solidement). Placez la
(A) sur le dessus du fumoir (G) avec 4 boulons
(AA). Vissez solidement avec un tournevis à tête
étoilée. Réinstallez les deux portes sur le fumoir.
5. Fixez la poignée de levage (B) à la partie gauche
du fumoir (G) avec quatre vis M6x12 (AA).
B
AA
G
G
A
K
G
BB
AA
3
4
5
Quincaillerie utilisée
BB
Vis M4
de 10mm
x 2
Quincaillerie utilisée
AA
Vis M6
de 12mm
x 4
Quincaillerie utilisée
AA
Vis M6
de 12mm
x 4
