44

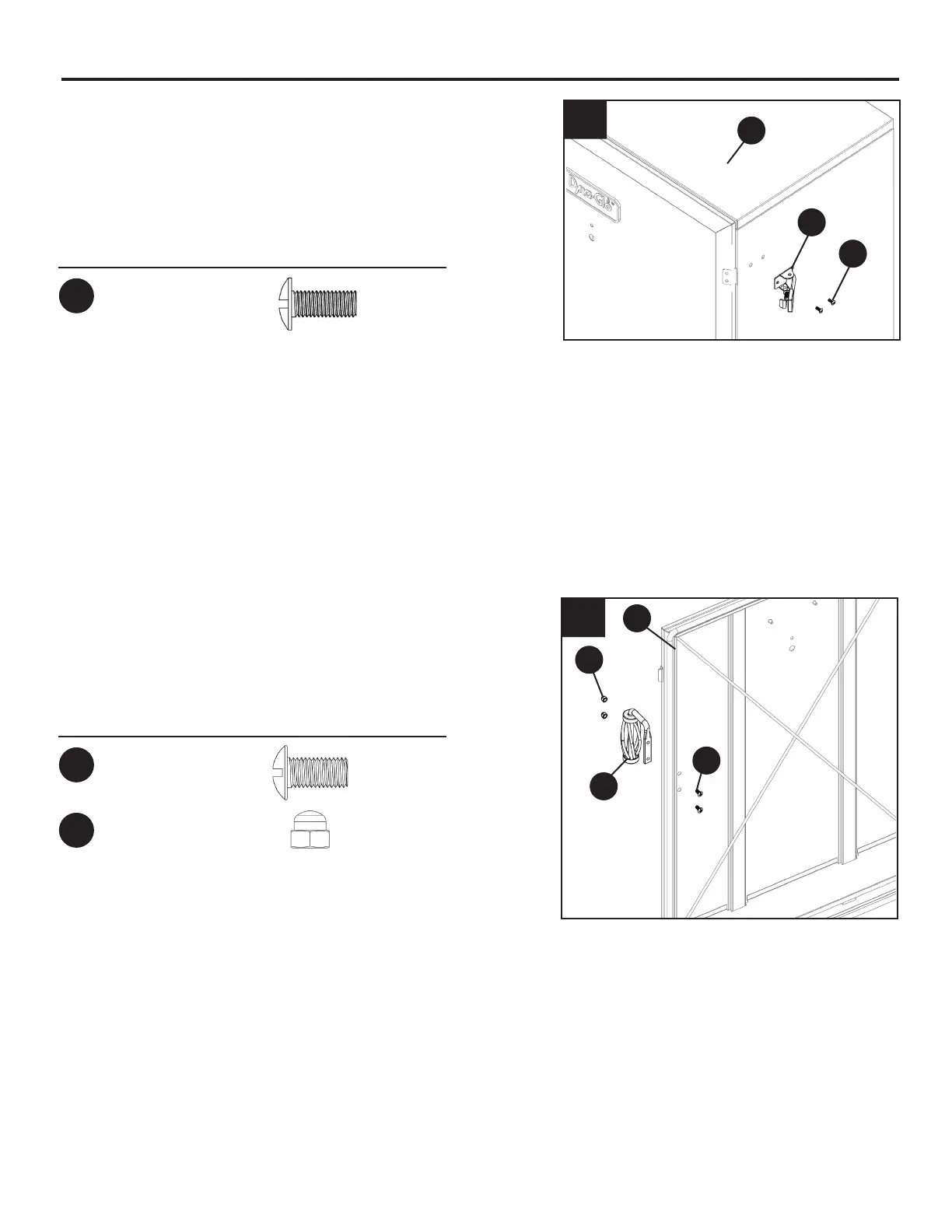

INSTRUCCIONES DE ENSAMBLAJE
6. Acople la abrazadera de la manija de la
puerta (K) al cuerpo izquierdo del ahumador (G)
con 2 clips de resorte M4x10 (BB).
7. Utilizando 2 tornillos M6x12 (AA) y 2 tuercas
M6 (CC), acople la manija de la puerta (D) al
cuerpo derecho del ahumador (G).
G
D
G
BB
6
7
Aditamentos utilizados
BB
Tornillo
M4 x 10mm
x 2
AA
CC
Aditamentos utilizados
AA
Tornillo
M6 x 12mm
x 2
CC
M6 Tuerca
x 2
K
