Dyna-Glo DGP321SNP - Page 42

42
B
CC
BB
A
C
DD
Hardware Used
CC
BB
M6
M6
Washer
x2
x2
DD
M6
Wing Nut
x2
Spring
Washer

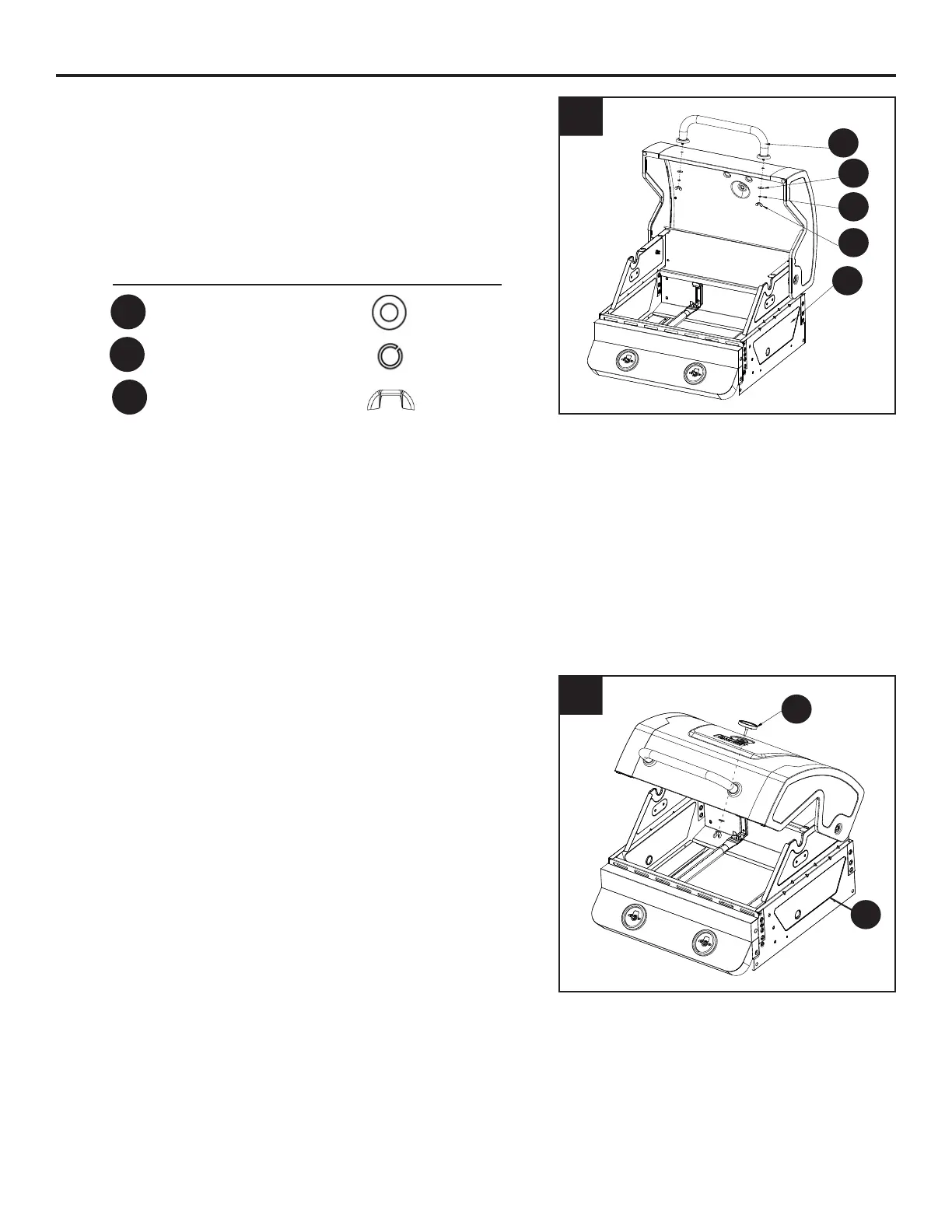

INSTRUCTIONS D’ASSEMBLAGE
9. Fixez la poignée du couvercle (A) au bâti du
barbecue (C) avec deux écrous à oreilles M6
(DD), deux rondelles élastiques M6 (CC) et
deux rondelles plates M6 (BB).
9
10. Enlevez l’écrou à oreilles et la rondelle plate
préassemblés sur la jauge de température
(B), puis xez la jauge de température (B)
au bâti du barbecue (C). Fixez la jauge de
température (B) avec l’écrou à oreilles et la
rondelle plate retirés précédemment.
10
Matériel utilisé
DD
Écrou à oreilles M6
x 2
BB
Rondelle élastique M6
x 2
CC
Rondelle plate M6
x 2
DD
A
C
CC
BB
B
C
