Dyna-Glo DGP321SNP - Instrucciones de Ensamblaje

69
J
AA
G
L
AA
M6x16
Bolt x4
AA
Hardware Used
L
Wrench
x1
II
Hardware Used
G
I
H
II
INSTRUCCIONES DE ENSAMBLAJE

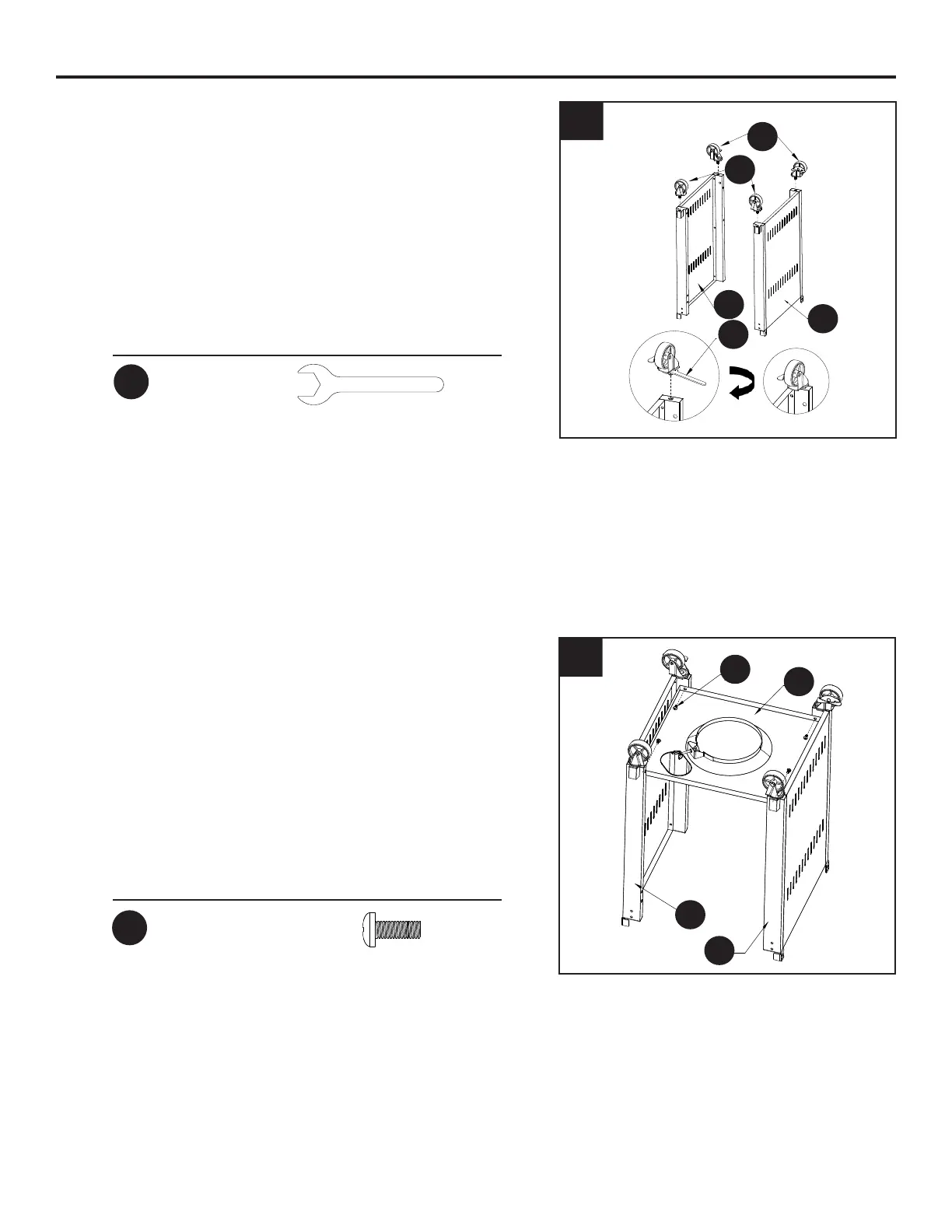

1. Fije las dos ruedecillas giratorias con
mecanismo de bloqueo (H) y las dos
ruedecillas giratorias sin mecanismo de
bloqueo (I) al conjunto del panel del lado
izquierdo del carro (L) y el conjunto del panel
del lado derecho del carro (G) con la llave (II).
Herramientas y tornillería utilizadas
Llave
2. Fije el conjunto del panel del lado izquierdo
del carro (L) y el conjunto del panel del lado
derecho del carro (G) a la repisa del panel
inferior del carro (J) con cuatro pernos M6 × 16
(AA).
No ajuste los pernos todavía.
Herramientas y tornillería utilizadas
AA
Pernos M6 × 16
× 4
2
II
1
H
I
L
II
G
AA
J
G
L
AA
BB
DD
CC
M6
Plain
Qty. 2
M6
Qty. 2
M6x16
Bolt
Qty. 18
Washer
EE
M6x35
Bolt
Qty. 4
Washer
FF
M6
Wing Nut
Qty. 2
GG
M3x10
Bolt
Qty. 4
HH
M6x12
Flat Bolt
Qty. 8
Shoulder
Bolt
Qty.4
II
Qty. 1
Wrench
Spring
