Hardware Used
CC
BB
M6
M6
Washer
x2
x2
DD
M6
Wing Nut
x2
Spring
Washer

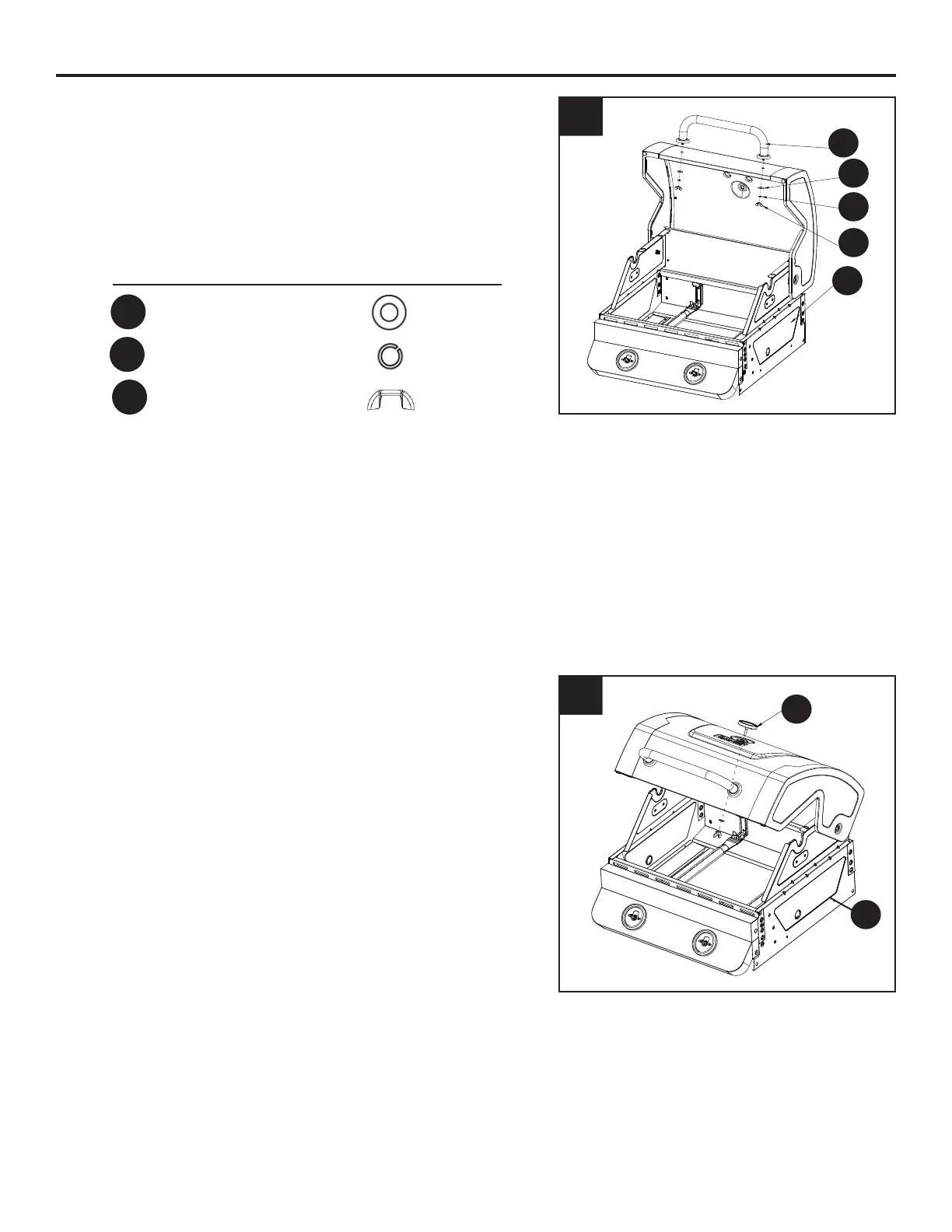

INSTRUCCIONES DE ENSAMBLAJE
9. Fije la manija de la tapa (A) al conjunto del
cuerpo de la parrilla (C) con dos tuercas
mariposa (DD), dos arandelas de resorte M6
(CC) y dos arandelas planas M6 (CC).
9
10. Retire la tuerca mariposa preensamblada y la
arandela plana del indicador de temperatura
(B), luego je el indicador de temperatura
(B) al conjunto del cuerpo de la parrilla (C).
Asegure el indicador de temperatura (B) con
la tuerca mariposa y la arandela plana que
se retiraron anteriormente en este paso.
10
Herramientas y tornillería utilizadas
DD
Tuerca mariposa M6
× 2
BB
Arandela de resorte M6
× 2
CC
Arandela plana M6
× 2
DD
A
C
CC
BB
B
C
