Dyna-Glo DGP397SNP - Page 71

71
X
FF
G
L
V
EE
G
L
INSTRUCCIONES DE ENSAMBLAJE

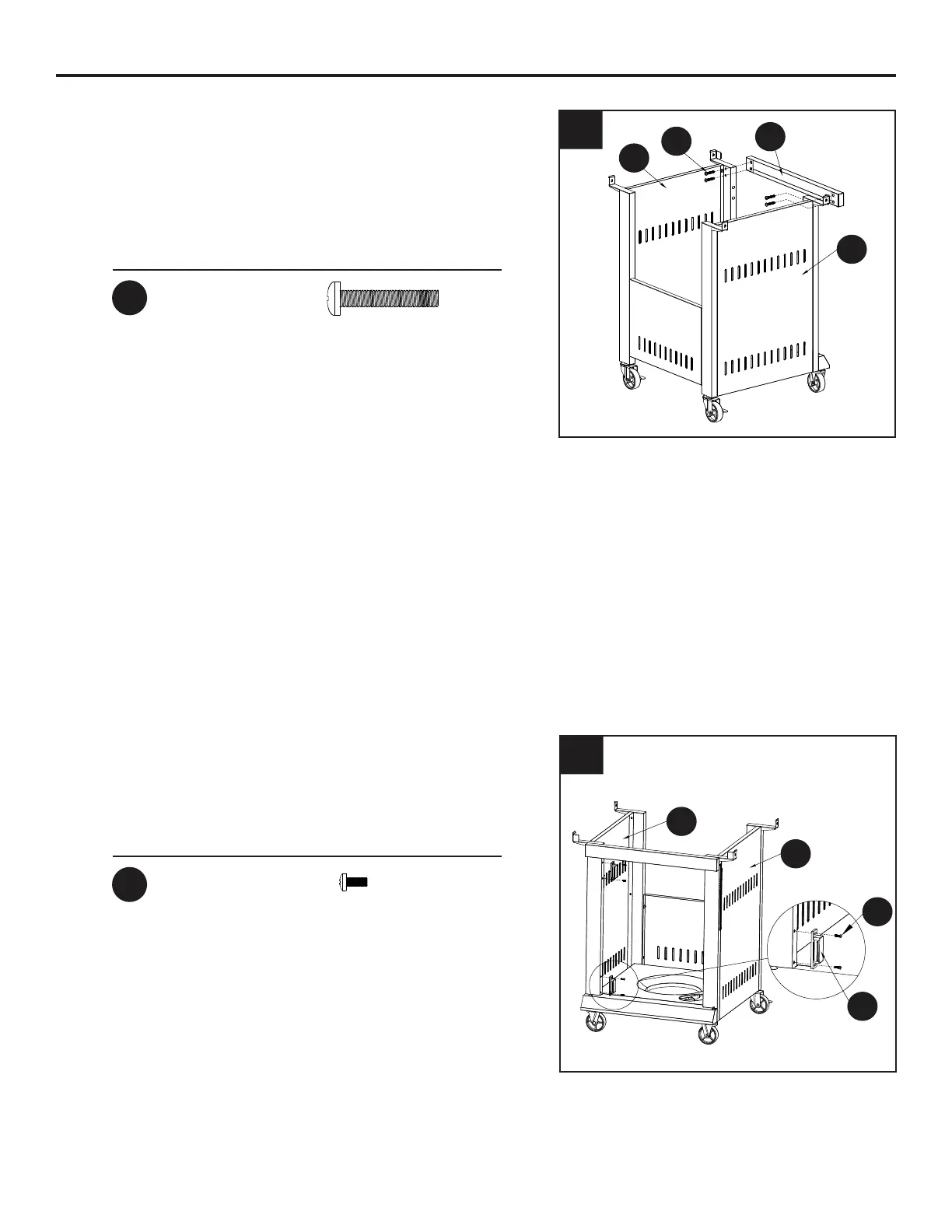

5. Fije el tirante de la puerta de la parte frontal
superior (V) al conjunto del panel del lateral
L]TXLHUGRGHOFDUUR/\DOFRQMXQWRGHOSDQHO
del lateral derecho del carro (G) con cuatro
pernos M6 × 35 (EE).
6. Fije el imán de la puerta (X) al conjunto del
ODWHUDOL]TXLHUGRGHOFDUUR/FRQFXDWUR
pernos M3 x 10 (FF).
5
6
Tornillería utilizada
Tornillería utilizada
EE
FF
Pernos M6 × 35
Pernos M3 × 10
× 4
× 4
L
G
FF
X
L
G
EE
V
