INSTRUCCIONES DE ENSAMBLAJE

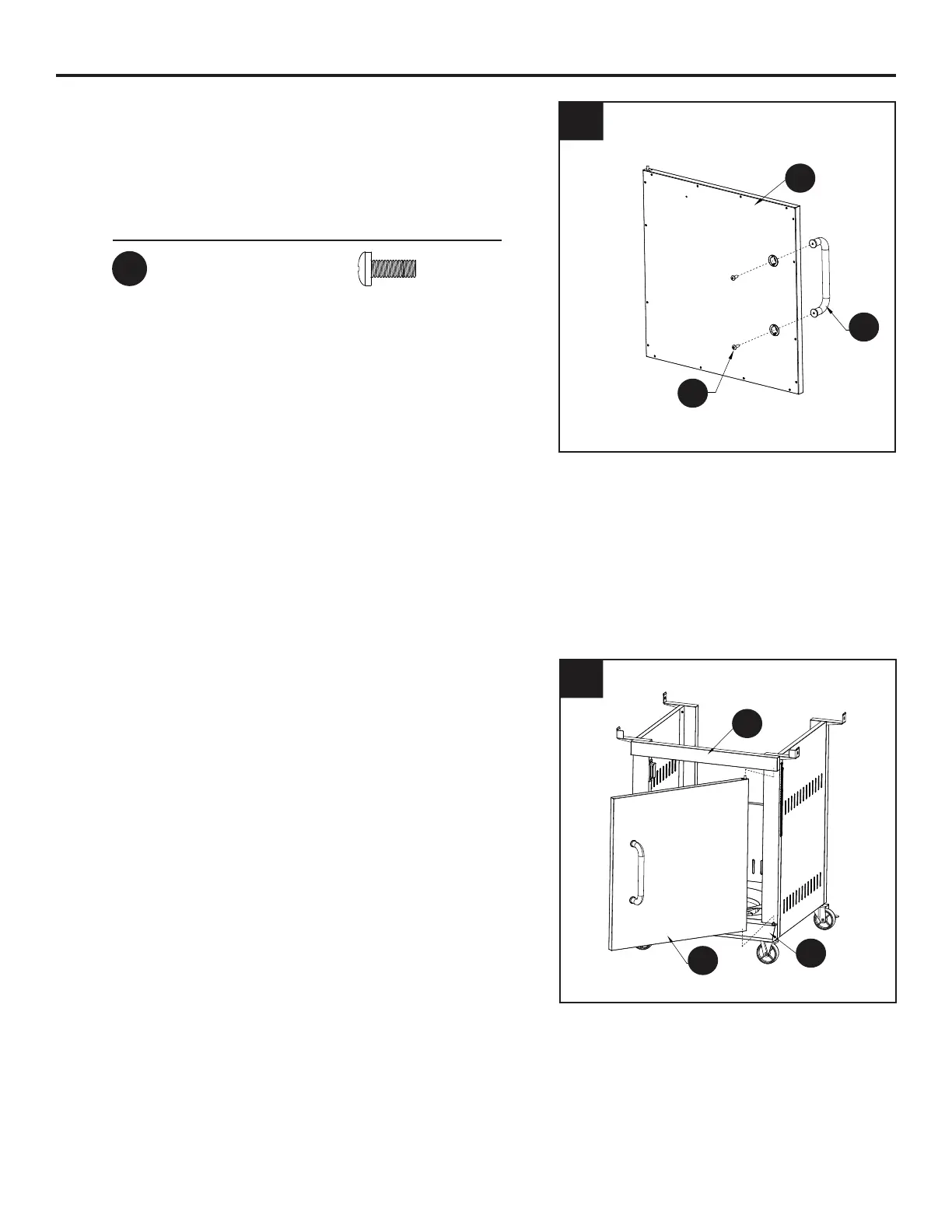

8. Inserte el pasador de la bisagra inferior del
panel del borde inferior del carro (K) en el
RUL¿FLRLQIHULRUGHOFRQMXQWRGHODSXHUWD0
luego presione el resorte del pasador de la
bisagra de la puerta en la parte superior del
tirante de la puerta (V) como se muestra en la
¿JXUD
7. Fije la manija de la puerta (N) al conjunto de la
puerta (M) con dos pernos M6 × 16 (AA).
7
8
Tornillería utilizada
AA
Pernos M6 × 16
× 2
M
N
K
M
V
AA
