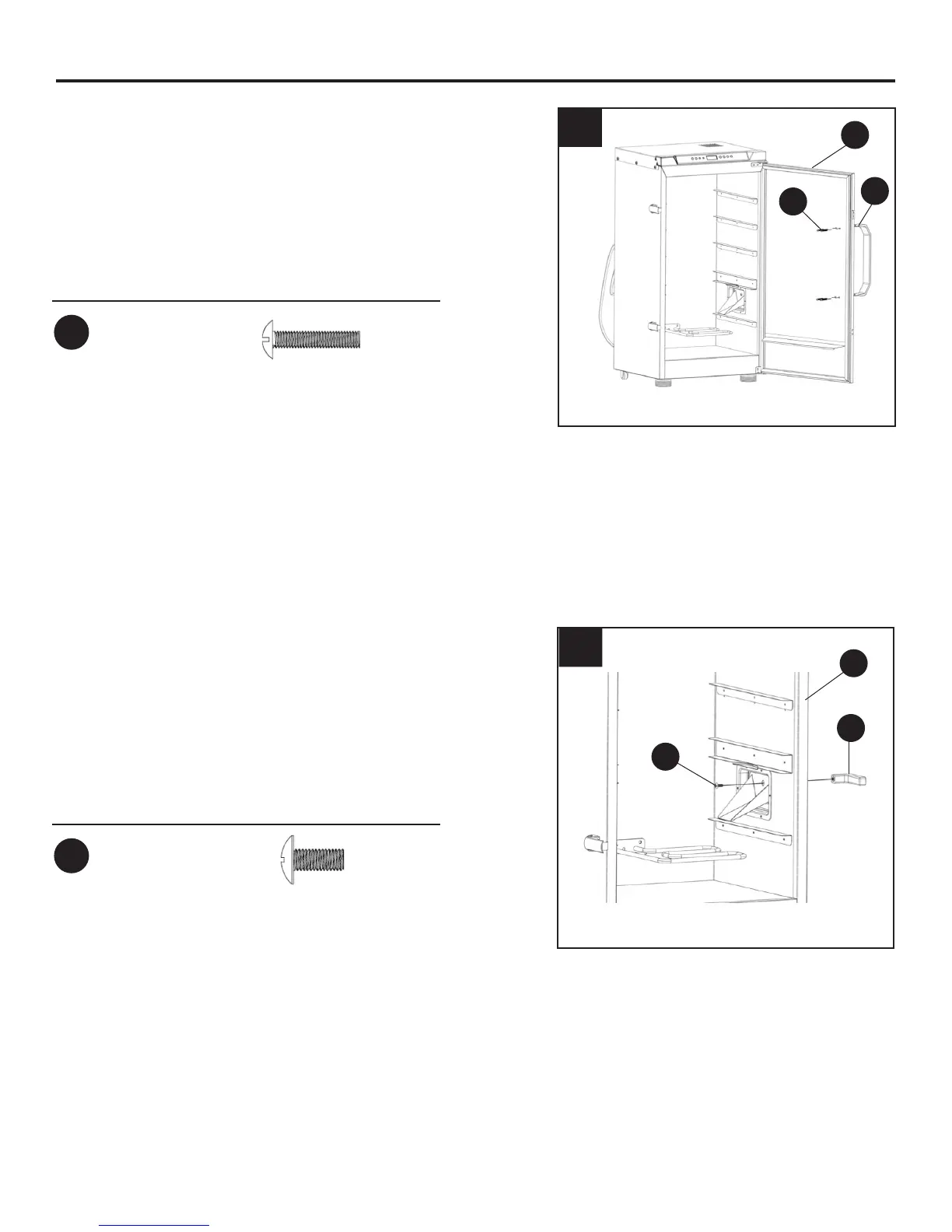

INSTRUCTIONS POUR L’ASSEMBLAGE
1. Retirer les 4 visses M4 x 35 mm pré-assemblés
(BB) de la poignée (D) et attacher la poignée de
porte (D) sur l’assemblage de la porte (C) tel que
démontré. Serrer les vises.
2. Retirer 1 visse préassemblée M5 x 12 mm (AA) de
la poignée de la porte d’accès aux éclisses (E).
Insérer la visse dans l’assemblage du cabinet du
fumoir (A) et enler dans les trous de la poignée de
la porte (E). Serrer la visse.
1
D
2
E
AA
C
A
Quincaillerie utilisée
AA
M5 x 12 mm
Vis
x 1
Quincaillerie utilisée
BB
M4 x 35 mm
Vis
x 4
BB
