61

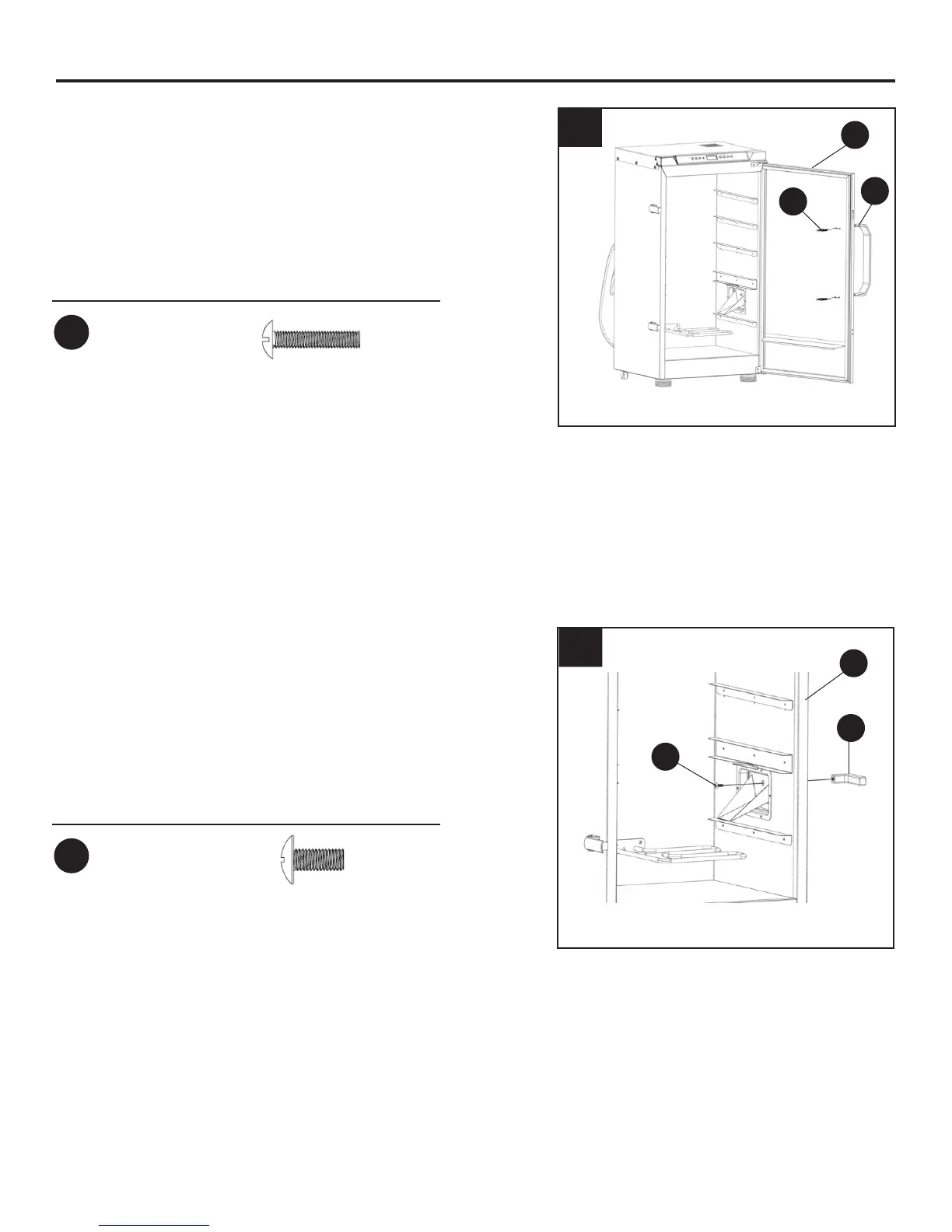

INSTRUCCIONES DE ENSAMBLAJE
1. Retire los 4 tornillos M4 x 35 mm pre-ensamblados
(BB) de la manilla de la puerta (D) y una el
manilla de la puerta (D) en el conjunto de la
puerta (C) mostrado. Apriete los tornillos.
2. Quite 1 tornillo M5 x 12 mm pre-ensamblado (AA)
de la manilla de la puerta de acceso de astillas de
madera (E). Inserte el tornillo en el conjunto del
gabinete del ahumador (A), y en los agujeros de
rosca en la manilla de la puerta de acceso de
astillas de madera (E). Apriete el tornillo.
1
D
2
E
AA
C
A
Aditamentos utilizados
AA
M5 x 12mm
Tornillo
x 1
Aditamentos utilizados
BB
M4 x 35 mm
Tornillo
x 4
BB
